申请日2005.05.23
公开(公告)日2006.06.21
IPC分类号C02F1/00; C02F1/78
摘要
一种自净式水处理设备，包括二次供水水箱，所述二次供水水箱内设有氧化还原电位传感器，氧化还原电位传感器与氧化还原电位智能型分析仪电连接，所述二次供水水箱的侧壁上分别设有过滤管进水口和过滤管出水口，过滤管进水口和过滤管出水口分别与过滤管的二端相连，过滤管的中部串联有气液混合溶解装置，气液混合溶解装置与臭氧机相连，气液混合溶解装置和臭氧机分别与氧化还原电位智能型分析仪电连接。其目的在于提供一种使用寿命长，可及时、有效的对二次供水水箱进行消毒的自净式水处理设备。
权利要求书

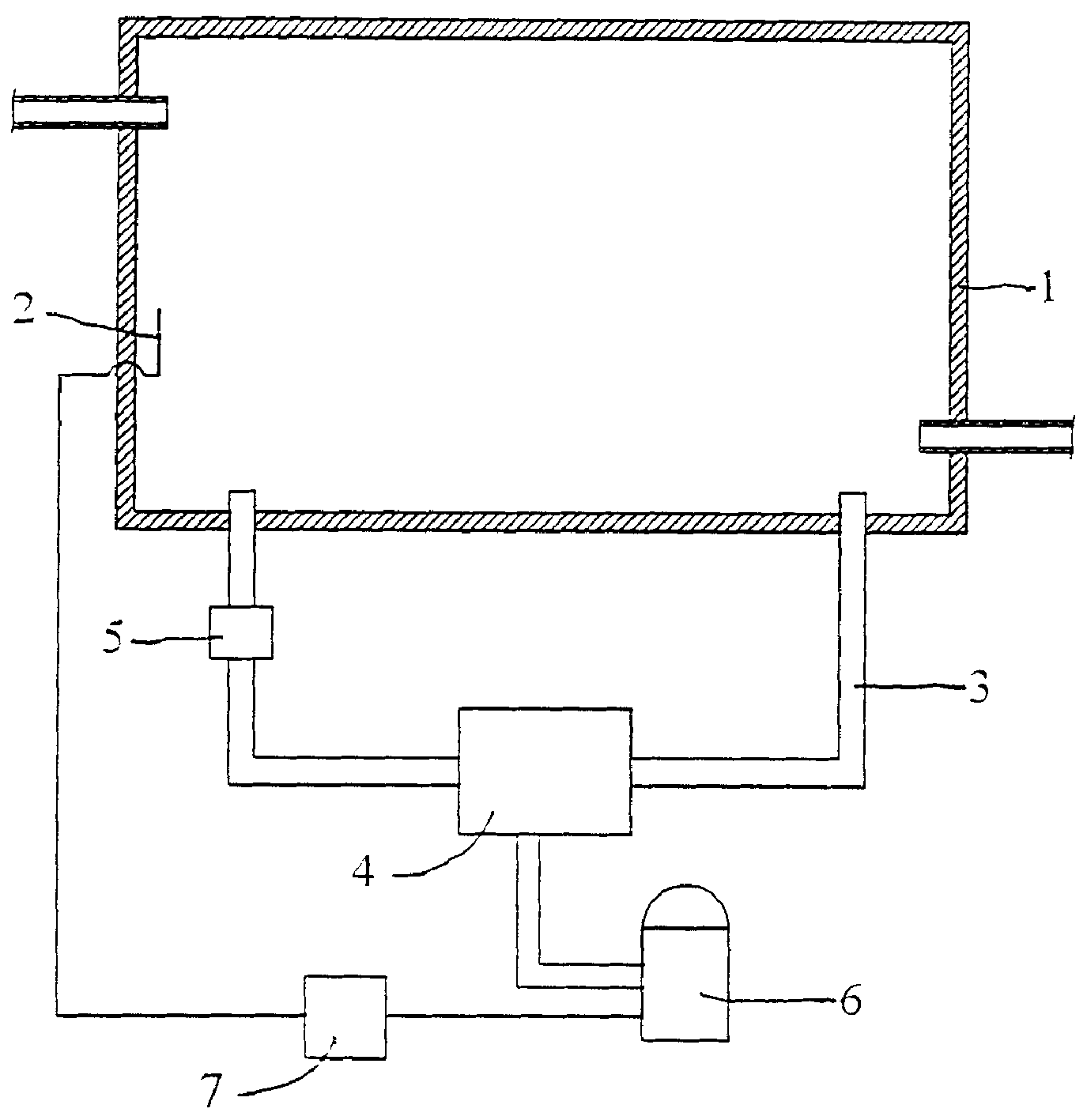

1.自净式水处理设备，包括二次供水水箱(1)，其特征在于所述二次供水水箱(1)内设 有氧化还原电位传感器(2)，氧化还原电位传感器(2)与氧化还原电位智能型分析仪(7) 电连接，所述二次供水水箱(1)的侧壁上分别设有过滤管进水口和过滤管出水口，过滤管进 水口和过滤管出水口分别与过滤管(3)的二端相连，过滤管(3)的中部串联有气液混合溶 解装置(4)，气液混合溶解装置(4)与臭氧机(6)相连，气液混合溶解装置(4)和臭氧机 (6)分别与pH值及氧化还原电位智能型分析仪(7)电连接。
2.根据权利要求1所述的自净式水处理设备，其特征在于所述过滤管(3)上串联有过滤 器(5)。
说明书
自净式水处理设备
技术领域
本实用新型涉及一种水处理设备。
背景技术
现有的二次供水 水箱通常是采用在水箱内设置紫外线消毒灯来杀灭有害病菌，但对于由 供水管网带来的各种悬浮物、水锈，则难以有效的予以清除，此外，采用紫外线消毒灯也不 能有效的对水箱侧壁进行消毒，紫外线消毒灯管的寿命也较短，一旦损坏就需要更换，在实 际操作时难免会有不能及时更换损坏的紫外线消毒灯管的情况，由此导致现有的二次供水水 箱的供水常常达不到饮用水的卫生标准。
实用新型内容
本实用新型的目的在于提供一种使用寿命长，可及时、有效的对二次供水水箱进行消毒 的自净式水处理设备。
本实用新型的自净式水处理设备，包括二次供水水箱，所述二次供水水箱内设有氧化还 原电位传感器，氧化还原电位传感器与氧化还原电位智能型分析仪电连接，所述二次供水水 箱的侧壁上分别设有过滤管进水口和过滤管出水口，过滤管进水口和过滤管出水口分别与过 滤管的二端相连，过滤管的中部串联有气液混合溶解装置，气液混合溶解装置与臭氧机相连， 气液混合溶解装置和臭氧机分别与氧化还原电位智能型分析仪电连接。
本实用新型的自净式水处理设备，其中所述过滤管上串联有过滤器。
与现有的二次供水处理设备相比，本实用新型的自净式水处理设备，其二次供水水箱内 设有氧化还原电位传感器，氧化还原电位传感器与氧化还原电位智能型分析仪电连接。在使 用时，可通过二次供水水箱内的氧化还原电位传感器实时监测二次供水水箱中的水质，氧化 还原电位智能型分析仪则可令气液混合溶解装置与臭氧机根据水质情况定量加入臭氧消毒 剂，加入的臭氧消毒剂还可以同时对二次供水水箱的侧壁进行消毒，从而可以减少定期清洗 二次供水水箱的工作。故本实用新型的自净式水处理设备具有体积小，造价低，使用寿命长， 可及时、有效的对二次供水水箱进行消毒的特点。
本实用新型的自净式水处理设备的其他细节和特点可通过阅读下文结合附图详加描述的 实施例便可清楚明了。
