申请日2003.09.25
公开(公告)日2006.05.10
IPC分类号B03D1/00
摘要
含油废水一体化处理机组是一种对含油废水实施净化处理的装置。其特征是机组上部为竖流式浮选池，下部为辐流式过滤器，两者联成一体;机组与油水分离罐和浮渣浓缩罐配套组成浮选+过滤废水处理单元。含油废水(进水含油≤2000mg/L，悬浮物≤500mg/L)经处理后，出水含油及悬浮物均小于10mg/L。与相同处理能力的常规工艺相比：投资省、占地少、运行费用低、操作管理方便。根据需要本机组也可用于其他废水净化处理。
権利要求書

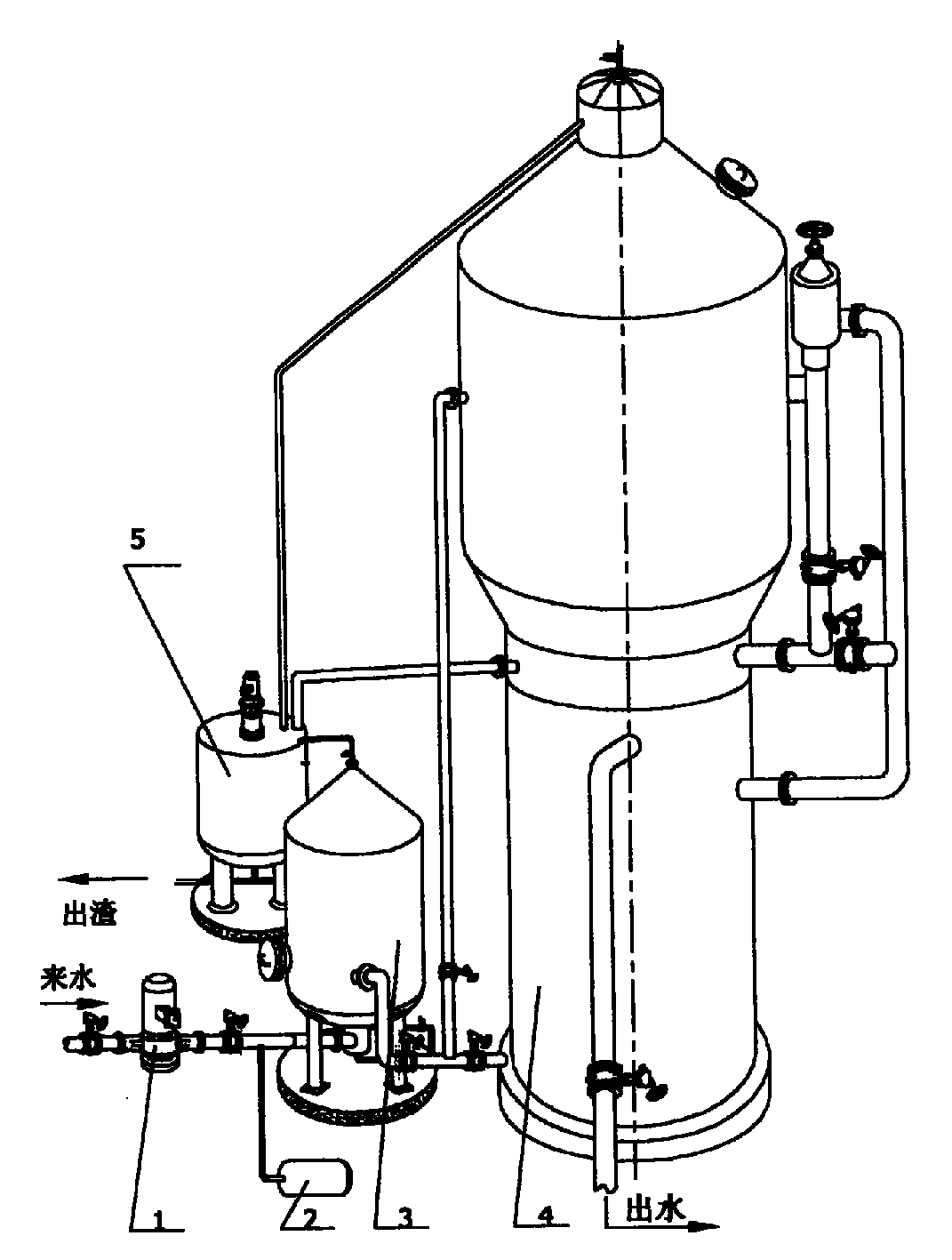

1.含油废水一体化处理机组，其特征是：机组上部为竖流式浮选 池，下部为辐流式过滤器，两者联成一体;浮选池为园筒与园锥组成 的常压容器，内分接触室与分离室，分离室顶部为锥斗形，其上罩有 溢流腔，浮选池出水口装有液位控制阀;过滤器的罐体为园筒及园锥 组成的常压容器，进水筛管设在罐体中部，集水筛管靠近罐体内壁， 筛管间充填滤料层，反冲洗水喷嘴设在罐体底部中央，上方装有中心 管，中心管出口罩一由园筒和园锥组成的分离腔;机组与油水分离罐 和浮渣浓缩罐配套组成浮选+过滤废水处理单元。
2.如权利要求1所述的含油废水一体化处理机组，其特征是：机组 上部浮选池可以是单层、双层或多层结构，共用一个进水口，浮渣口 和出水口。
说明书
含油废水一体化处理机组
一、技术领域
本实用新型涉及环境保护工程中一种对含油废水实施净化处理的装 置。
二、背景技术
含油废水目前广泛采用“隔油+部分回流压力溶气浮选+下向流深层 过滤”处理工艺，由于这种工艺装置的固有缺陷，如隔油池、气浮池占 地面积大，结构复杂;气浮出水需经再次提升才能过滤;滤料反冲洗再 生间歇进行，且自净不彻底，易产生板结，需定期更换滤料等。因此， 建设投资大，占地面积广，运行费用高，操作管理难，处理效果差，已 成为此种工艺的通病。
三、发明内容
本实用新型的目的是要提供一种建设投资省，占地面积小，运行费 用低，操作管理易，处理效果好的含油废水一体化处理机组(以下简称： 机组)，逐步取代现有的含油废水处理装置。实用新型是这样实现的：机 组上部为竖流式浮选池，下部为辐流式过滤器，两者联成一体;浮选池 为园筒与园锥组成的常压容器，内分接触室与分离室，分离室顶部为锥 斗形，其上罩有溢流腔，在浮选池出口装有液位控制阀;过滤器的罐体 为园筒及园锥组成的常压容器，进水筛管设在罐体中部，集水筛管靠近 罐体内壁，筛管间充填滤料层，反冲洗水喷嘴设在罐体底部中央，上方 装有中心管，中心管出口罩一由园筒和园锥组成的分离腔;机组与油水 分离罐和浮渣浓缩罐配套组成浮选+过滤废水处理单元。
将待处理的废水加压，同时注入压缩气体，通过油水分离罐予以气 液混匀、延时保压，使之形成被气体饱和的均相溶液的溶气水。罐内废 水中相当一部分油粒通过旋流与气浮作用，由顶部释放阀定时排入浮渣 分离罐，起到与隔油池相同的作用。底部出水进入机组上部的浮选池， 为保证浮选池外径不超过运输限制高度，根据处理量的大小可设计成单 层、双层或多层结构，共用一个进水口、浮渣口和出水口;与下部连续 自动反冲洗辐流式过滤器联成一体。由于气浮出水口与过滤出水口的高 差设计成大于1.5米，因此不需再次提升，即可完成过滤。机组的进水， 气浮分离，溢油、除渣、过滤、滤料反冲洗及出水全部运行参数通过设 定后，可实施自动控制连续运行。
机组结构简单紧凑，流程短，自动化程度高，加上省掉一级提升， 与相同处理能力的常规工艺相比，投资省、占地少、运行费用低、操作 管理方便。由于采用竖流式浮选与辐流式过滤，废水中的油及悬浮物去 除率稳定达到GB8978-1996综合污水排放标准。
根据需要本机组也可用于其他废水的净化处理。
