申请日2018.02.12
公开(公告)日2018.11.23
IPC分类号C02F9/14; C02F3/10
摘要
本实用新型涉及污水处理附属装置的技术领域，特别是涉及一种卧式污水处理设备，其提高污水处理的工作效率;并且提高对污水的处理效果;同时无需人工投放消毒剂，节省人力，且可以保证对污水的消毒效果;包括罐体，罐体的内部设置有工作腔，并在工作腔内设置有竖向的第一隔板和第二隔板，第一隔板和第二隔板将工作腔从左向右隔成沉淀室、氧化室和消毒室，第一隔板的顶部和第二隔板的底部分别设置有第一连通孔和第二连通孔，还包括污水管、第一水泵、净水管、第二水泵、投料口、第一减速电机、第二减速电机、曝气板、曝气装置、第一搅拌叶、第二搅拌叶、活性生物填料、曝气管、配料箱、水质检测装置、控制箱、输料管、电磁阀、中央处理器和控制器。
权利要求书

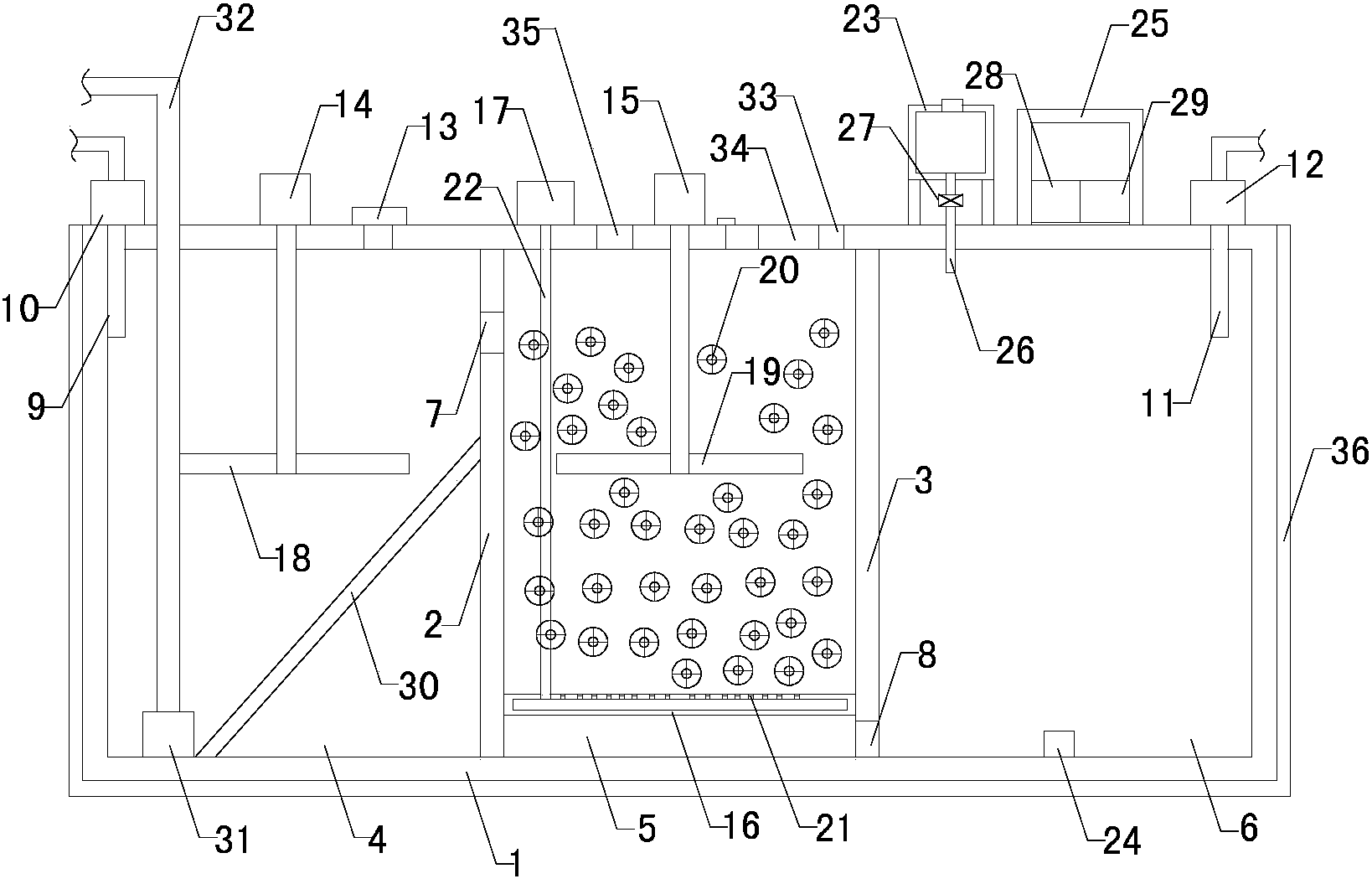

1.一种卧式污水处理设备，包括罐体(1)，罐体(1)的内部设置有工作腔，并在工作腔内设置有竖向的第一隔板(2)和第二隔板(3)，第一隔板(2)和第二隔板(3)将工作腔从左向右隔成沉淀室(4)、氧化室(5)和消毒室(6)，第一隔板(2)的顶部和第二隔板(3)的底部分别设置有第一连通孔(7)和第二连通孔(8)，第一连通孔(7)将沉淀室(4)和氧化室(5)连通，第二连通孔(8)将氧化室(5)和消毒室(6)连通，罐体(1)的顶端左侧设置有与沉淀室(4)相通的污水管(9)，并在污水管(9)的输入端连通设置有第一水泵(10)，罐体(1)顶端右侧设置有与消毒室(6)相通的净水管(11)，净水管(11)的输出端连通设置有第二水泵(12)，罐体(1)的顶端设置有投料口(13)，投料口(13)与沉淀室(4)相通;其特征在于，还包括第一减速电机(14)、第二减速电机(15)、曝气板(16)和曝气装置(17)，所述第一减速电机(14)、第二减速电机(15)和曝气装置(17)均安装在罐体(1)的顶端，第一减速电机(14)的底部输出端设置有第一转轴，所述第一转轴的底端自罐体(1)的顶端伸入至沉淀室(4)内，并在第一转轴上设置有第一搅拌叶(18)，所述第一搅拌叶(18)位于沉淀室(4)内，所述第二减速电机(15)的底部输出端设置有第二转轴，所述第二转轴的底端自罐体(1)的顶端伸入至氧化室(5)内，并在第二转轴上设置有第二搅拌叶(19)，所述第二搅拌叶(19)位于氧化室(5)内，所述氧化室(5)内设置有活性生物填料(20)，并在活性生物填料(20)上设置有好氧生物群，所述曝气板(16)位于氧化室(5)的底部，并在曝气板(16)的内部设置有曝气腔，曝气板(16)的顶端设置有多组曝气孔(21)，所述曝气装置(17)的底部输出端设置有曝气管(22)，所述曝气管(22)的底端自罐体(1)的顶端伸入至氧化室(5)内并插入至曝气腔内;还包括配料箱(23)、水质检测装置(24)和控制箱(25)，所述配料箱(23)的底端设置有输料管(26)，所述输料管(26)的底端自罐体(1)的顶端伸入至消毒室(6)内，并在输料管(26)上设置有电磁阀(27)，所述水质检测装置(24)安装在消毒室(6)内，所述控制箱(25)安装在罐体(1)的顶端，并在控制箱(25)内设置有中央处理器(28)和控制器(29)，所述水质检测装置(24)和控制器(29)均与中央处理器(28)电连接，所述电磁阀(27)与控制器(29)电连接。
2.如权利要求1所述的一种卧式污水处理设备，其特征在于，还包括导流板(30)和污泥泵(31)，所述导流板(30)的左端与沉淀室(4)底部的左侧连接，导流板(30)的右端向上倾斜并与第一隔板(2)的左端连接，并且导流板(30)的右端位于第一连通孔(7)的下方，所述污泥泵(31)位于沉淀室(4)的底部且位于导流板(30)的左侧，并在污泥泵(31)的顶部输出端设置有排泥管(32)，所述排泥管(32)伸出至罐体(1)外部。
3.如权利要求2所述的一种卧式污水处理设备，其特征在于，所述活性生物填料(20)为环型结构，并且活性生物填料(20)悬浮在污水中。
4.如权利要求3所述的一种卧式污水处理设备，其特征在于，所述多组曝气孔(21)均为膜片式单向曝气孔(21)。
5.如权利要求4所述的一种卧式污水处理设备，其特征在于，所述罐体(1)的顶端设置有取放口，并在取放口处设置有活动门板(33)，活动门板(33)与罐体(1)顶端通过铰链连接，取放口与氧化室(5)相通，活动门板(33)上设置有观察孔，并在观察孔内设置有透明挡板(34)，所述观察孔与氧化室(5)相通。
6.如权利要求5所述的一种卧式污水处理设备，其特征在于，所述罐体(1)的顶端设置有与氧化腔相通的排气孔(35)。
7.如权利要求6所述的一种卧式污水处理设备，其特征在于，所述罐体(1)的外侧设置有石棉保温层(36)。
说明书
一种卧式污水处理设备
技术领域
本实用新型涉及污水处理附属装置的技术领域，特别是涉及一种卧式污水处理设备。
背景技术
众所周知，卧式污水处理设备是一种埋于地下对污水进行处理的辅助装置，其在小型污水处理、生活污水处理、环境保护的领域中得到了广泛的使用;现有的卧式污水处理设备包括罐体，罐体的内部设置有工作腔，并在工作腔内设置有竖向的第一隔板和第二隔板，第一隔板和第二隔板将工作腔从左向右隔成沉淀室、氧化室和消毒室，第一隔板的顶部和第二隔板的底部分别设置有第一连通孔和第二连通孔，第一连通孔将沉淀室和氧化室连通，第二连通孔将氧化室和消毒室连通，罐体的顶端左侧设置有与沉淀室相通的污水管，并在污水管的输入端连通设置有第一水泵，罐体顶端右侧设置有与消毒室相通的净水管，净水管的输出端连通设置有第二水泵，罐体的顶端设置有第一投料口和第二投料口，第一投料口和第二投料口分别与沉淀室和消毒室相通;现有的卧式污水处理设备使用时，经过初步过滤的污水通过第一水泵自污水管导入至沉淀室内，将絮凝剂自第一投料口导入至沉淀室内，絮凝剂使污水中的杂质絮凝成沉淀，污水中的杂质在沉淀室内进行沉淀，然后污水通过第一连通孔进入氧化室，通过氧化室内的活性污泥对污水中的有机成分进行氧化分解，然后污水自第二连通孔进入消毒室，将消毒剂自第二投料口导入至消毒室内，对污水进行消毒，处理后的水通过第二水泵自净水管导出;现有的卧式污水处理设备使用中发现，其对污水处理的工作效率较低;并且对污水处理的效果较差，导致实用性较低;同时通过人工投放消毒剂，不容易把控消毒剂的投放量，无法保证污水的消毒效果，导致使用可靠性较低。
实用新型内容
为解决上述技术问题，本实用新型提供一种提高污水处理的工作效率;并且提高对污水的处理效果，提高实用性;同时无需人工投放消毒剂，节省人力，且可以保证对污水的消毒效果，提高使用可靠性的卧式污水处理设备。
本实用新型的一种卧式污水处理设备，包括罐体，罐体的内部设置有工作腔，并在工作腔内设置有竖向的第一隔板和第二隔板，第一隔板和第二隔板将工作腔从左向右隔成沉淀室、氧化室和消毒室，第一隔板的顶部和第二隔板的底部分别设置有第一连通孔和第二连通孔，第一连通孔将沉淀室和氧化室连通，第二连通孔将氧化室和消毒室连通，罐体的顶端左侧设置有与沉淀室相通的污水管，并在污水管的输入端连通设置有第一水泵，罐体顶端右侧设置有与消毒室相通的净水管，净水管的输出端连通设置有第二水泵，罐体的顶端设置有投料口，投料口与沉淀室相通;还包括第一减速电机、第二减速电机、曝气板和曝气装置，所述第一减速电机、第二减速电机和曝气装置均安装在罐体的顶端，第一减速电机的底部输出端设置有第一转轴，所述第一转轴的底端自罐体的顶端伸入至沉淀室内，并在第一转轴上设置有第一搅拌叶，所述第一搅拌叶位于沉淀室内，所述第二减速电机的底部输出端设置有第二转轴，所述第二转轴的底端自罐体的顶端伸入至氧化室内，并在第二转轴上设置有第二搅拌叶，所述第二搅拌叶位于氧化室内，所述氧化室内设置有活性生物填料，并在活性生物填料上设置有好氧生物群，所述曝气板位于氧化室的底部，并在曝气板的内部设置有曝气腔，曝气板的顶端设置有多组曝气孔，所述曝气装置的底部输出端设置有曝气管，所述曝气管的底端自罐体的顶端伸入至氧化室内并插入至曝气腔内;还包括配料箱、水质检测装置和控制箱，所述配料箱的底端设置有输料管，所述输料管的底端自罐体的顶端伸入至消毒室内，并在输料管上设置有电磁阀，所述水质检测装置安装在消毒室内，所述控制箱安装在罐体的顶端，并在控制箱内设置有中央处理器和控制器，所述水质检测装置和控制器均与中央处理器电连接，所述电磁阀与控制器电连接。
本实用新型的一种卧式污水处理设备，还包括导流板和污泥泵，所述导流板的左端与沉淀室底部的左侧连接，导流板的右端向上倾斜并与第一隔板的左端连接，并且导流板的右端位于第一连通孔的下方，所述污泥泵位于沉淀室的底部且位于导流板的左侧，并在污泥泵的顶部输出端设置有排泥管，所述排泥管伸出至罐体外部
本实用新型的一种卧式污水处理设备，所述活性生物填料为环型结构，并且活性生物填料悬浮在污水中。
本实用新型的一种卧式污水处理设备，所述多组曝气孔均为膜片式单向曝气孔。
本实用新型的一种卧式污水处理设备，所述罐体的顶端设置有取放口，并在取放口处设置有活动门板，活动门板与罐体顶端通过铰链连接，取放口与氧化室相通，活动门板上设置有观察孔，并在观察孔内设置有透明挡板，所述观察孔与氧化室相通。
本实用新型的一种卧式污水处理设备，所述罐体的顶端设置有与氧化腔相通的排气孔。
本实用新型的一种卧式污水处理设备，所述罐体的外侧设置有石棉保温层。
与现有技术相比本实用新型的有益效果为：通过上述设置，通过第一减速电机带动第一搅拌叶旋转，对沉淀室内的污水进行搅拌，使沉淀室内的污水与絮凝剂充分混合接触，加速污水中的杂质生成沉淀，通过第二减速电机带动第二搅拌叶旋转，使氧化室内的污水和大量的活性生物填料慢慢旋转，使污水中的有机成分与活性生物填料上的好氧生物群充分接触，通过曝气装置将气体充入曝气腔内并由多组曝气孔导出，为好氧生物群的氧化呼吸提供足够的氧气，从而提高对废水中有机成分的处理效率，提高污水处理的工作效率;通过使氧化室内的污水和活性生物填料旋转，可以使污水中的有机成分与好氧生物群充分接触并被分解，提高对污水的处理效果，提高实用性;通过水质检测装置对消毒室内的水质进行检测，并将检测到的信息传递给中央处理进行处理，中央处理器根据水质的情况通过控制器调节电磁阀，从而对消毒剂的输出流量进行调节，无需人工投放消毒剂，节省人力，且可以保证对污水的消毒效果，提高使用可靠性。
