摘要
本实用新型涉及污水处理附属装置的技术领域，特别是涉及一种屠宰场污水处理装置，提高过滤网的有效过滤面积，防止过滤网被毛发堵塞;并且可以对污水中的油脂进行处理，减轻后续处理工艺的负荷，提高实用性;包括过滤箱和氧化箱，过滤箱的内部设置有过滤腔，过滤箱的顶端设置有污水管，氧化箱的内部设置有氧化腔，氧化箱的右端底部设置有净水管，还包括第一电机、第一过滤网、第二过滤网、转盘、四组支杆、连通管、水泵、支腿、传动轴、滚轮、安装板、第一滚珠轴承、清理板、刷毛、集油箱、隔板、输油管、刮板、丝杠、滑杆、第二电机和第二滚珠轴承，刮板的底端与隔板的顶端接触，隔板上设置有多组渗油孔，并在渗油孔内渗油孔内设置有半透膜。
权利要求书

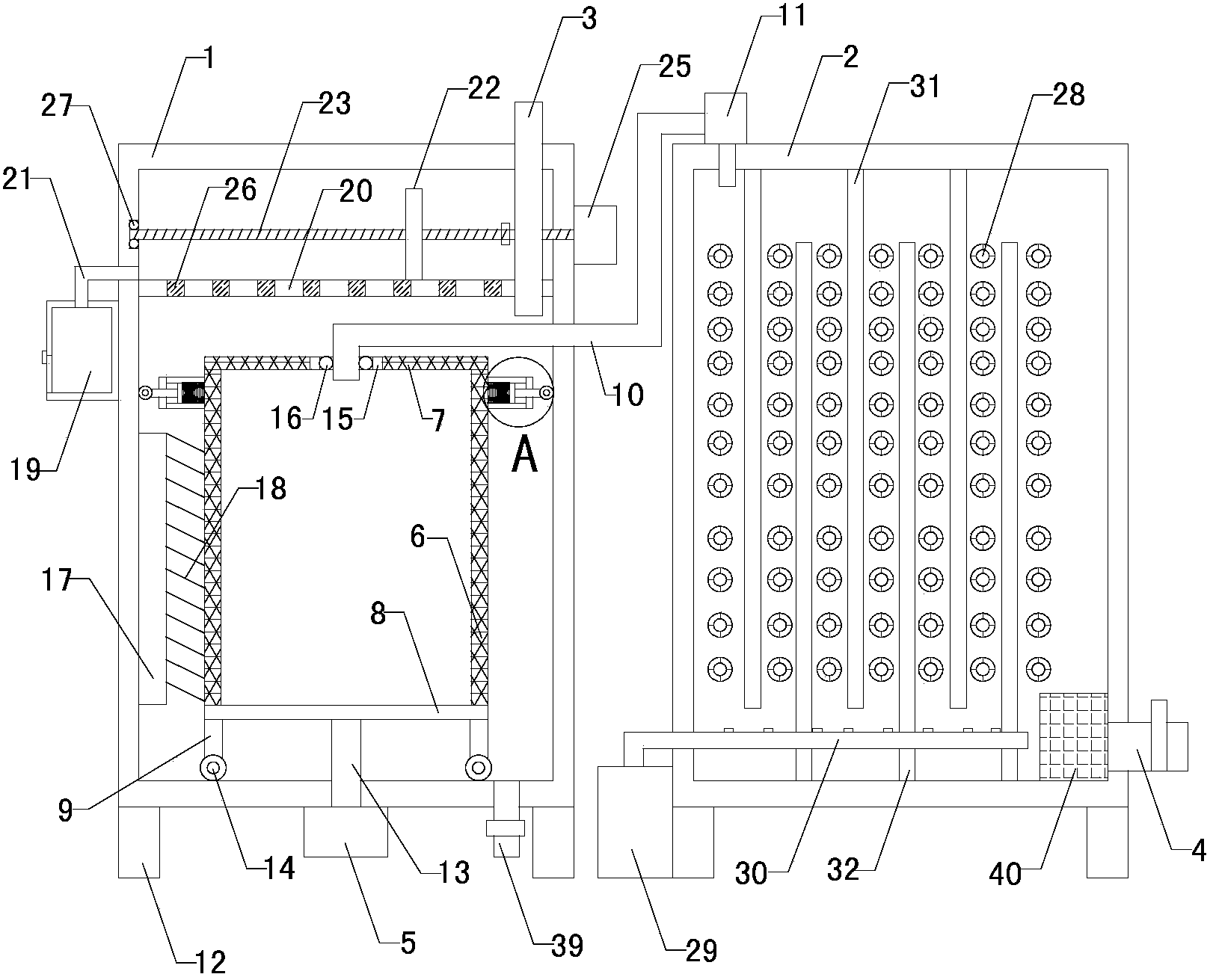

1.一种屠宰场污水处理装置，包括过滤箱(1)和氧化箱(2)，过滤箱(1)的内部设置有过滤腔，过滤箱(1)的顶端设置有污水管(3)，氧化箱(2)的内部设置有氧化腔，氧化箱(2)的右端底部设置有净水管(4);其特征在于，还包括第一电机(5)、第一过滤网(6)、第二过滤网(7)、转盘(8)、四组支杆(9)、连通管(10)和水泵(11)，所述过滤箱(1)底端的左前侧、右前侧、左后侧和右后侧均设置有支腿(12)，所述第一电机(5)安装在过滤箱(1)的底端，并在第一电机(5)的顶部输出端设置有传动轴(13)，所述传动轴(13)的顶端自过滤箱(1)的底端伸入至工作腔内并与转盘(8)的底端中部连接，所述四组支杆(9)的顶端分别与转盘(8)底端的左侧、右侧、前侧和后侧连接，并在四组支杆(9)的底端均设置有滚轮(14)，四组所述滚轮(14)的底端均与过滤腔的内底壁接触，所述第一过滤网(6)为筒状结构，第一过滤网(6)固定安装在转盘(8)的顶端，所述第二过滤网(7)为圆形结构，第二过滤网(7)固定安装在第一过滤网(6)的顶端，并在第二过滤网(7)的中部设置有上下贯通的通孔，所述通孔内固定安装有安装板(15)，并在安装板(15)的中部设置有安装孔，所述安装孔内固定安装有第一滚珠轴承(16)，所述连通管(10)的一端自第二过滤网(7)的顶端穿过第一滚珠轴承(16)至第二过滤网(7)的下方，连通管(10)的另一端自过滤腔内穿过过滤箱(1)的右侧壁伸出至过滤腔外并与水泵(11)的输入端连通，所述水泵(11)的输出端自氧化箱(2)的顶端伸入至氧化腔内，过滤腔的左侧壁上设置有清理板(17)，并在清理板(17)的右端设置有刷毛(18)，所述刷毛(18)的右端与第一过滤网(6)的左端贴紧;还包括集油箱(19)、隔板(20)、输油管(21)、刮板(22)、丝杠(23)、滑杆(24)和第二电机(25)，所述隔板(20)横向安装在过滤腔内且位于第二过滤网(7)的上方，并在隔板(20)上设置有多组渗油孔，所述多组渗油孔内均设置有半透膜(26)，所述污水管(3)的底端自隔板(20)的顶端穿过隔板(20)至隔板(20)的下方，所述集油箱(19)安装在过滤箱(1)的左端，所述输油管(21)的一端自过滤箱(1)的左端伸入至过滤腔内，并且输油管(21)的底端与隔板(20)的顶端相平，输油管(21)的另一端自集油箱(19)的顶端伸入至集油箱(19)内部，所述过滤腔的左侧壁上设置有放置槽，并在放置槽内固定安装有第二滚珠轴承(27)，所述第二电机(25)安装在过滤箱(1)的右端，所述刮板(22)的前端和后端分别设置有左右贯通的螺纹孔和穿孔，所述丝杠(23)的左端自刮板(22)的右端螺装穿过螺纹孔并插入至第二滚珠轴承(27)内部，丝杠(23)的右端自工作腔内穿过过滤箱(1)的右侧壁并与第二电机(25)的左侧输出端传动连接，所述滑杆(24)的左端与过滤腔的左侧壁连接，滑杆(24)的右端自刮板(22)的左端穿过穿孔并与过滤腔的右侧壁连接，所述刮板(22)的底端与隔板(20)的顶端接触。
2.如权利要求1所述的一种屠宰场污水处理装置，其特征在于，还包括多组活性生物填料(28)、曝气装置(29)和曝气管(30)，所述氧化腔的内顶壁上等间距设置有多组上导流板(31)，所述多组上导流板(31)的底端均与氧化腔的内底壁存在间隙，氧化腔的内底壁上等间距设置有多组下导流板(32)，所述多组下导流板(32)的顶端均与氧化腔的内顶壁存在间隙，并且多组上导流板(31)和多组下导流板(32)交错设置，所述多组活性生物填料(28)分布在多组上导流板(31)和多组下导流板(32)之间，并在多组活性生物填料(28)上均附着有好氧生物群，多组下导流板(32)的底部均设置有固定孔，所述多组固定孔位于同一直线上，所述曝气管(30)依次穿过多组固定孔，并在曝气管(30)的顶端设置有多组曝气孔，所述曝气装置(29)的输出端伸入至氧化腔内并与曝气管(30)连通。
3.如权利要求2所述的一种屠宰场污水处理装置，其特征在于，还包括多组缓冲装置，所述多组缓冲装置均匀安装在第一过滤网(6)外侧的顶部，缓冲装置包括套管(33)、支柱(34)、挡板(35)、限位板(36)和弹簧(37)，所述套管(33)固定安装在第一过滤网(6)的外侧壁上，所述限位板(36)和弹簧(37)均位于套管(33)内，并且弹簧(37)的两端分别与第一过滤网(6)的外侧壁和限位板(36)朝向第一过滤网(6)的一端连接，所述挡板(35)安装在套管(33)远离第一过滤网(6)的一端，并在挡板(35)上设置有连通孔，所述支柱(34)的一端穿过连通孔伸入至套管(33)内并与限位板(36)背向第一过滤网(6)的一端中部连接，支柱(34)的另一端设置有滑轮(38)，所述滑轮(38)远离第一过滤网(6)的一端与过滤腔的侧壁接触。
4.如权利要求3所述的一种屠宰场污水处理装置，其特征在于，所述过滤箱(1)的底端设置有排污管(39)，并在排污管(39)处设置有排污阀。
5.如权利要求4所述的一种屠宰场污水处理装置，其特征在于，还包括活性炭吸附装置(40)，所述活性炭吸附装置(40)位于氧化腔内底壁的右侧，并且活性炭吸附装置(40)的右端与净水管(4)的左端接触。
说明书
一种屠宰场污水处理装置
技术领域
本实用新型涉及污水处理附属装置的技术领域，特别是涉及一种屠宰场污水处理装置。
背景技术
众所周知，屠宰场废水中以高浓度的有机化合物、悬浮物和溶解性固体、油脂、蛋白质为主，同时还含有血液、毛发、粪便和泥沙等，屠宰废水若不经过处理直接排放，将会对环境卫生和和人畜健康造成很大的危害，并且屠宰场分布零星且规模比较小，无法集中进行处理，而屠宰场污水处理装置是一种专门用于对小型屠宰场屠宰工作中产生的废水进行处理，使其达到排放标准或者可被二次利用，避免对环境卫生和人畜健康造成危害的辅助装置，其在养殖、屠宰等领域中均得到了广泛的使用;现有的屠宰场污水处理装置包括过滤箱、氧化箱和连通管，过滤箱的内部设置有过滤腔，并在过滤腔内设置有横向的过滤网，过滤箱的顶端设置有污水管，氧化箱的内部设置有氧化腔，并在氧化腔内设置有活性污泥，氧化箱的右端底部设置有净水管，连通管将过滤箱和氧化箱连通;现有的屠宰场污水处理装置使用时，将污水自污水管导入至过滤腔内，通过过滤网对污水中的杂质进行过滤，然后污水通过连通管进入氧化腔内，通过活性污泥对污水中的有机成分进行氧化分解，经过处理的水自排水管导出即可;现有的屠宰场污水处理装置使用中发现，其过滤网的有效过滤面积较小，且容易被毛发等堵塞，导致过滤的工作效率较低;并且其无法去除污水中的油脂，油脂不仅影响了后续的氧化处理，还会对生态环境造成一定的影响，导致实用性较低。
实用新型内容
为解决上述技术问题，本实用新型提供一种提高过滤网的有效过滤面积，防止过滤网被毛发堵塞，提高过滤的工作效率;并且可以对污水中的油脂进行处理，减轻后续处理工艺的负荷，提高实用性的屠宰场污水处理装置。
本实用新型的一种屠宰场污水处理装置，包括过滤箱和氧化箱，过滤箱的内部设置有过滤腔，过滤箱的顶端设置有污水管，氧化箱的内部设置有氧化腔，氧化箱的右端底部设置有净水管;还包括第一电机、第一过滤网、第二过滤网、转盘、四组支杆、连通管和水泵，所述过滤箱底端的左前侧、右前侧、左后侧和右后侧均设置有支腿，所述第一电机安装在过滤箱的底端，并在第一电机的顶部输出端设置有传动轴，所述传动轴的顶端自过滤箱的底端伸入至工作腔内并与转盘的底端中部连接，所述四组支杆的顶端分别与转盘底端的左侧、右侧、前侧和后侧连接，并在四组支杆的底端均设置有滚轮，四组所述滚轮的底端均与过滤腔的内底壁接触，所述第一过滤网为筒状结构，第一过滤网固定安装在转盘的顶端，所述第二过滤网为圆形结构，第二过滤网固定安装在第一过滤网的顶端，并在第二过滤网的中部设置有上下贯通的通孔，所述通孔内固定安装有安装板，并在安装板的中部设置有安装孔，所述安装孔内固定安装有第一滚珠轴承，所述连通管的一端自第二过滤网的顶端穿过第一滚珠轴承至第二过滤网的下方，连通管的另一端自过滤腔内穿过过滤箱的右侧壁伸出至过滤腔外并与水泵的输入端连通，所述水泵的输出端自氧化箱的顶端伸入至氧化腔内，过滤腔的左侧壁上设置有清理板，并在清理板的右端设置有刷毛，所述刷毛的右端与第一过滤网的左端贴紧;还包括集油箱、隔板、输油管、刮板、丝杠、滑杆和第二电机，所述隔板横向安装在过滤腔内且位于第二过滤网的上方，并在隔板上设置有多组渗油孔，所述多组渗油孔内均设置有半透膜，所述污水管的底端自隔板的顶端穿过隔板至隔板的下方，所述集油箱安装在过滤箱的左端，所述输油管的一端自过滤箱的左端伸入至过滤腔内，并且输油管的底端与隔板的顶端相平，输油管的另一端自集油箱的顶端伸入至集油箱内部，所述过滤腔的左侧壁上设置有放置槽，并在放置槽内固定安装有第二滚珠轴承，所述第二电机安装在过滤箱的右端，所述刮板的前端和后端分别设置有左右贯通的螺纹孔和穿孔，所述丝杠的左端自刮板的右端螺装穿过螺纹孔并插入至第二滚珠轴承内部，丝杠的右端自工作腔内穿过过滤箱的右侧壁并与第二电机的左侧输出端传动连接，所述滑杆的左端与过滤腔的左侧壁连接，滑杆的右端自刮板的左端穿过穿孔并与过滤腔的右侧壁连接，所述刮板的底端与隔板的顶端接触。
本实用新型的一种屠宰场污水处理装置，还包括多组活性生物填料、曝气装置和曝气管，所述氧化腔的内顶壁上等间距设置有多组上导流板，所述多组上导流板的底端均与氧化腔的内底壁存在间隙，氧化腔的内底壁上等间距设置有多组下导流板，所述多组下导流板的顶端均与氧化腔的内顶壁存在间隙，并且多组上导流板和多组下导流板交错设置，所述多组活性生物填料分布在多组上导流板和多组下导流板之间，并在多组活性生物填料上均附着有好氧生物群，多组下导流板的底部均设置有固定孔，所述多组固定孔位于同一直线上，所述曝气管依次穿过多组固定孔，并在曝气管的顶端设置有多组曝气孔，所述曝气装置的输出端伸入至氧化腔内并与曝气管连通。
本实用新型的一种屠宰场污水处理装置，还包括多组缓冲装置，所述多组缓冲装置均匀安装在第一过滤网外侧的顶部，缓冲装置包括套管、支柱、挡板、限位板和弹簧，所述套管固定安装在第一过滤网的外侧壁上，所述限位板和弹簧均位于套管内，并且弹簧的两端分别与第一过滤网的外侧壁和限位板朝向第一过滤网的一端连接，所述挡板安装在套管远离第一过滤网的一端，并在挡板上设置有连通孔，所述支柱的一端穿过连通孔伸入至套管内并与限位板背向第一过滤网的一端中部连接，支柱的另一端设置有滑轮，所述滑轮远离第一过滤网的一端与过滤腔的侧壁接触。
本实用新型的一种屠宰场污水处理装置，所述过滤箱的底端设置有排污管，并在排污管处设置有排污阀。
本实用新型的一种屠宰场污水处理装置，还包括活性炭吸附装置，所述活性炭吸附装置位于氧化腔内底壁的右侧，并且活性炭吸附装置的右端与净水管的左端接触。
与现有技术相比本实用新型的有益效果为：通过上述设置，通过第一过滤网和第二过滤网对废水中的杂质进行过滤，增加有效过滤面积，通过第一电机带动转盘旋转，转盘带动第一过滤网和第二过滤网旋转，通过离心力防止毛发等附着在第一过过滤网和第二过滤网上，同时第一过滤网在转动过程中，刷毛可以对第一过滤网的外侧壁进行清理，防止过滤网被毛发堵塞，提高过滤的工作效率;污水中的油脂通过渗油孔的至隔板的上方，渗油孔中的半透膜具有选择透过性，可以防止水分穿过，通过第二电机带动丝杠旋转，刮板在隔板的顶端向左移动，刮板将隔板顶端的油脂通过输油管刮至集油箱内，可以对污水中的油脂进行处理，减轻后续处理工艺的负荷，提高实用性。
