申请日2018.02.01
公开(公告)日2018.10.02
IPC分类号C02F9/02
摘要
本实用新型公开了一种用于羊绒衫洗涤的废水收集装置，包括收集筒，所述收集筒的上表面的中部固定连接有收集管，所述收集管的上端固定连接有漏斗，所述收集管的左侧壁的中部固定连接有分流管，所述分流管的下端固定连接有污物筒，且污物筒的底面与收集筒的上表面贴合，所述收集管的内壁的上部固定连接有倾斜漏网，所述收集管的内壁的下部固定连接有卡环，本实用新型设计合理，使用便捷，不仅可以储存羊绒衫洗涤后产生的废水，还可以有效的防止废水的异味溢出和废水中滋生的细菌蚊虫飞出，同时，本实用新型还可以对废水进行过滤、净化，以便于循环使用，极大的节约了水资源，从而达到零排放的目的，因此，适合广泛使用。
权利要求书

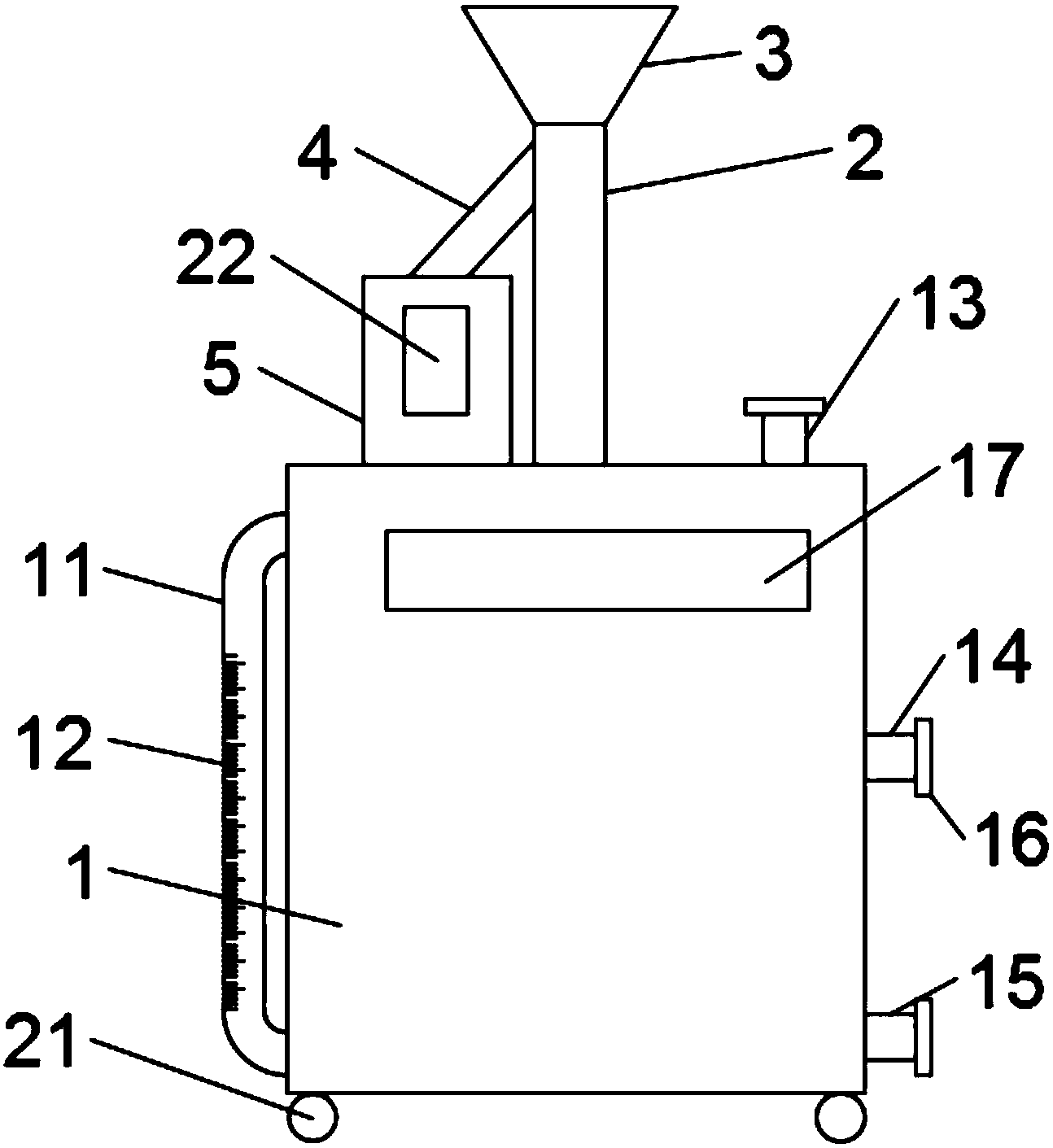

1.一种用于羊绒衫洗涤的废水收集装置，包括收集筒(1)，其特征在于：所述收集筒(1)的上表面的中部固定连接有收集管(2)，所述收集管(2)的上端固定连接有漏斗(3)，所述收集管(2)的左侧壁的中部固定连接有分流管(4)，所述分流管(4)的下端固定连接有污物筒(5)，且污物筒(5)的底面与收集筒(1)的上表面贴合，所述收集管(2)的内壁的上部固定连接有倾斜漏网(6)，且倾斜漏网(6)与分流管(4)的上端相平行，所述收集管(2)的内壁的下部固定连接有卡环(7)，所述收集管(2)的内壁套接有浮球(8)，且浮球(8)的直径大于卡环(7)的内孔直径，所述浮球(8)的底端固定连接有锥形塞(9)，且卡环(7)的内壁套接锥形塞(9)，所述收集管(2)的内壁的中部固定连接有十字限位架(10)，所述收集筒(1)左侧外壁固定连接有透明水位管(11)，所述透明水位管(11)的外壁刻印有刻度标时(12)，所述收集筒(1)的上表面的右侧固定连接有投药管(13)，所述收集筒(1)的右侧壁的中部和底部分别固定连接有循环管(14)和排污管(15)，所述投药管(13)、循环管(14)和排污管(15)的外端均螺接有管盖(16)，所述收集筒(1)的前表面的上部铰接有筒门(17)，所述收集筒(1)的内壁的底部和底端分别固定连接有第一斜板(18)和第二斜板(19)，所述第一斜板(18)的上端固定连接循环管(14)的左端的底部，所述第二斜板(19)的底端固定连接收集筒(1)的底面内壁的右端，所述收集筒(1)的内腔放置有过滤棉垫(20)。
2.根据权利要求1所述的一种用于羊绒衫洗涤的废水收集装置，其特征在于：所述收集筒(1)的底面四角固定安装有滚轮(21)。
3.根据权利要求1所述的一种用于羊绒衫洗涤的废水收集装置，其特征在于：所述污物筒(5)的前表面开设有可视窗(22)。
4.根据权利要求1所述的一种用于羊绒衫洗涤的废水收集装置，其特征在于：所述卡环(7)的上表面固定连接有过渡斜环(23)，且过渡斜环(23)内侧壁贴合浮球(8)的外侧壁。
说明书
一种用于羊绒衫洗涤的废水收集装置
技术领域
本实用新型涉及废水收集技术领域，具体为一种用于羊绒衫洗涤的废水收集装置。
背景技术
羊绒衫属于天然动物纤维，具有吸湿、透气、手感丰满、蓬松、挺拔、保暖性好等特点，羊毛衫大多采用水洗的清洗方式，而水洗羊毛衫会使水中含有少量脱落的羊毛，使洗衣水无法用于其他衣物的清洗，大多都会直接将洗衣水直接排除，这不仅污染环境，还浪费了水资源，而一些现有的废水收集装置，大多只能存储废水，没有进化和密封功能，存储废水的废水筒会散发出难闻的异味，还会滋生细菌和蚊虫，不仅污染空气还会危害人身健康，因此，急需一种用于羊绒衫洗涤的废水收集装置。
实用新型内容
本实用新型的目的在于提供一种用于羊绒衫洗涤的废水收集装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于羊绒衫洗涤的废水收集装置，包括收集筒，所述收集筒的上表面的中部固定连接有收集管，所述收集管的上端固定连接有漏斗，所述收集管的左侧壁的中部固定连接有分流管，所述分流管的下端固定连接有污物筒，且污物筒的底面与收集筒的上表面贴合，所述收集管的内壁的上部固定连接有倾斜漏网，且倾斜漏网与分流管的上端相平行，所述收集管的内壁的下部固定连接有卡环，所述收集管的内壁套接有浮球，且浮球的直径大于卡环的内孔直径，所述浮球的底端固定连接有锥形塞，且卡环的内壁套接锥形塞，所述收集管的内壁的中部固定连接有十字限位架，所述收集筒左侧外壁固定连接有透明水位管，所述透明水位管的外壁刻印有刻度标时，所述收集筒的上表面的右侧固定连接有投药管，所述收集筒的右侧壁的中部和底部分别固定连接有循环管和排污管，所述投药管、循环管和排污管的外端均螺接有管盖，所述收集筒的前表面的上部铰接有筒门，所述收集筒的内壁的底部和底端分别固定连接有第一斜板和第二斜板，所述第一斜板的上端固定连接循环管的左端的底部，所述第二斜板的底端固定连接收集筒的底面内壁的右端，所述收集筒的内腔放置有过滤棉垫。
优选的，所述收集筒的底面四角固定安装有滚轮。
优选的，所述污物筒的前表面开设有可视窗。
优选的，所述卡环的上表面固定连接有过渡斜环，且过渡斜环内侧壁贴合浮球的外侧壁。
与现有技术相比，本实用新型的有益效果是：本实用新型通过在收集筒的上表面的中部固定连接有收集管，在收集管的上端固定连接有漏斗，使羊绒衫洗涤后产生的废水由漏斗流入收集筒内，达到废水收集的目的，通过在收集管的内壁的下部固定连接有卡环，在收集管的内壁套接有浮球，且浮球的底端固定连接有锥形塞，使没有污水通过时，在锥形塞重力的作用下浮球紧密贴合卡环，达到防止异味溢出的目的，通过在收集管的内壁的上部固定连接倾斜漏网，再收集管的左侧壁的中部固定连接有分流管，且分流管的下端固定连接有污物筒，使废水中的羊毛的杂物流入污物筒内，达到过滤的目的，本实用新型设计合理，使用便捷，不仅可以储存羊绒衫洗涤后产生的废水，还可以有效的防止废水的异味溢出和废水中滋生的细菌蚊虫飞出，同时，本实用新型还可以对废水进行过滤、净化，以便于循环使用，极大的节约了水资源，从而达到零排放的目的，因此，适合广泛使用。
