申请日2018.04.17
公开(公告)日2018.12.07
IPC分类号B01D36/04
摘要
本实用新型公开了一种工业污水处理用过滤装置，进水管与旋流筒侧壁切向连接;旋流筒上部一侧设有电机，电机下部一侧设有减速机，减速机输出轴一端固定连接有转轴;旋流筒下部一侧设有钟罩短接;外筒内部一侧设有内筒，内筒内部设有过滤板Ⅰ，过滤板Ⅰ下部一侧设有刮板，刮板安装在连接杆上，连接杆一端与转轴相连;内筒一侧设有出水管Ⅰ;外筒下部一侧设有锥斗Ⅰ，锥斗Ⅰ下部一侧设有若干支腿，锥斗Ⅰ出料口下部一侧设有卸料阀Ⅰ。本实用新型先利用旋流除砂工艺将污水中的大颗粒砂石及污泥进行初步处理，再利用过滤板Ⅰ进行过滤，同时在过滤板Ⅰ下部设置了刮板对过滤板Ⅰ进行实时清理，避免了过滤板Ⅰ被污物堵塞，保证了污水处理的效果和效率。
权利要求书

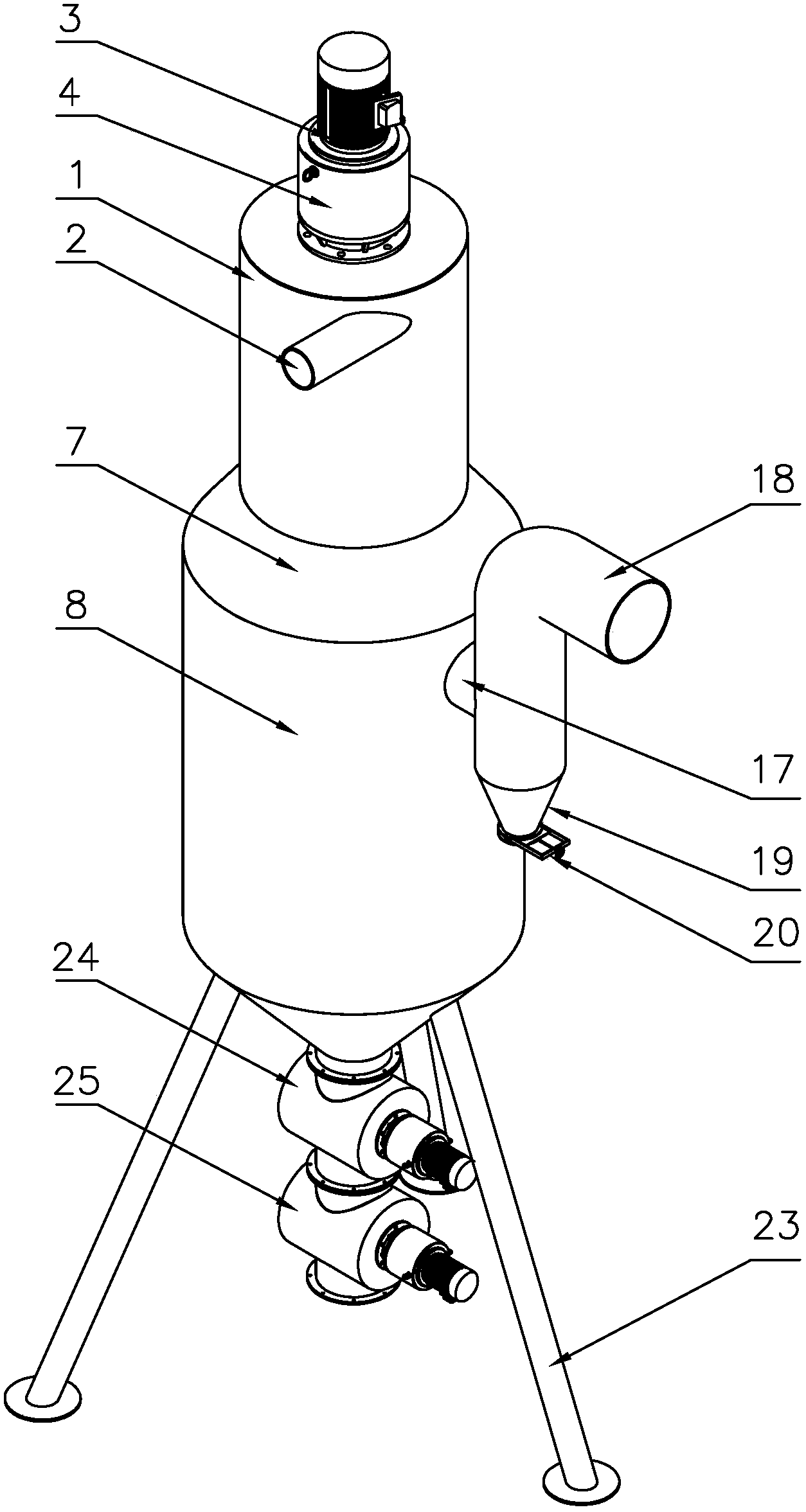

1.一种工业污水处理用过滤装置，包括旋流筒、进水管、外筒、内筒、过滤板Ⅰ、刮板、出水管Ⅰ、锥斗Ⅰ、支腿、卸料阀Ⅰ，其特征在于所述旋流筒外部一侧设有进水管，所述进水管与旋流筒侧壁切向连接;所述旋流筒上部一侧设有电机，所述电机下部一侧设有减速机，减速机固定安装在旋流筒上部，减速机输出轴一端固定连接有转轴;所述旋流筒下部一侧设有钟罩短接，钟罩短接的下端直径大于上端直径;所述外筒内部一侧设有内筒，内筒与外筒同轴布置，所述内筒上部一侧设有锥斗形的导流罩，所述内筒内部设有过滤板Ⅰ，所述过滤板Ⅰ下部一侧设有刮板，刮板安装在连接杆上，连接杆一端与转轴相连;所述内筒一侧设有出水管Ⅰ，出水管Ⅰ另一端穿过外筒位于外筒外部;所述外筒下部一侧设有锥斗Ⅰ，所述锥斗Ⅰ下部一侧设有若干支腿，锥斗Ⅰ出料口下部一侧设有卸料阀Ⅰ。
2.根据权利要求1所述的一种工业污水处理用过滤装置，其特征在于所述旋流筒内部一侧设有螺旋导流叶片，所述螺旋导流叶片固定安装在转轴上。
3.根据权利要求1所述的一种工业污水处理用过滤装置，其特征在于所述内筒内部一侧设有若干均匀布置的斜板，斜板位于过滤板Ⅰ下部。
4.根据权利要求1所述的一种工业污水处理用过滤装置，其特征在于所述转轴一端固定设有套筒，所述套筒内部一侧设有拉簧，拉簧一端与转轴固定连接，另一端与连接杆固定连接。
5.根据权利要求1所述的一种工业污水处理用过滤装置，其特征在于所述刮板上设有若干滤孔。
6.根据权利要求1所述的一种工业污水处理用过滤装置，其特征在于所述出水管Ⅰ一侧设有出水管Ⅱ，出水管Ⅱ为L形，所述出水管Ⅱ下部一侧设有锥斗Ⅱ，所述锥斗Ⅱ下部一侧设有卸料阀;所述出水管Ⅱ内部一侧设有过滤板Ⅱ，过滤板Ⅱ位于出水管Ⅰ的出水口上部。
7.根据权利要求6所述的一种工业污水处理用过滤装置，其特征在于所述过滤板Ⅱ的滤孔直径小于过滤板Ⅰ的滤孔直径。
8.根据权利要求1所述的一种工业污水处理用过滤装置，其特征在于所述卸料阀Ⅰ下部一侧设有卸料阀Ⅱ，所述卸料阀Ⅰ、卸料阀Ⅱ均为星型卸料阀。
说明书
一种工业污水处理用过滤装置
技术领域
本实用新型属于环保设备技术领域，特别涉及一种工业污水处理用过滤装置。
背景技术
工业污水的处理工艺一般是：将排出的污水通过沉淀池、平流池、浓缩池、泥水分离装置等来完成污水处理的全过程，其中沉淀池是将污水在池中自然沉淀，使污水中的污物沉淀在池中底部，从而便于收集，但这种工艺设备占地面积大，建设费用高，设备投资大，运行成本高，对于一般的中小企业很难采用该方法进行处理，有一定的局限性;而现有的污水过滤装置使用一段时间后，滤网上会堆积污泥等污物，造成滤网堵塞，影响污水的流通速度，此时需停机将滤网取出进行清洗或更换，影响了污水处理的效率。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种工业污水处理用过滤装置，先利用旋流除砂工艺将污水中的大颗粒砂石及污泥进行初步处理，再利用过滤板Ⅰ进行过滤，同时在过滤板Ⅰ下部设置了刮板对过滤板Ⅰ进行实时清理，避免了过滤板Ⅰ被污物堵塞，保证了污水处理的效果和效率。
为了实现上述目的，本实用新型采用的技术方案是：
一种工业污水处理用过滤装置，包括旋流筒、进水管、外筒、内筒、过滤板Ⅰ、刮板、出水管Ⅰ、锥斗Ⅰ、支腿、卸料阀Ⅰ，所述旋流筒外部一侧设有进水管，所述进水管与旋流筒侧壁切向连接，污水通过进水管切向进入旋流筒内部，污水中部分砂石等污物在离心力的作用下被旋流筒捕集;所述旋流筒上部一侧设有电机，所述电机下部一侧设有减速机，减速机固定安装在旋流筒上部，减速机输出轴一端固定连接有转轴;所述旋流筒下部一侧设有钟罩短接，钟罩短接的下端直径大于上端直径，污水从旋流筒流入外筒时，由于流通截面变大，使得污水的流速减慢，有利于污物的沉淀;所述外筒内部一侧设有内筒，内筒与外筒同轴布置，所述内筒上部一侧设有锥斗形的导流罩，所述内筒内部设有过滤板Ⅰ，所述过滤板Ⅰ下部一侧设有刮板，刮板安装在连接杆上，连接杆一端与转轴相连;电机通过减速机带动转轴转动，从而带动刮板转动对过滤板Ⅰ进行实时刮泥，防止了过滤板Ⅰ堵塞，从而避免了污水过滤装置的停机，大大降低了企业的损失;所述内筒一侧设有出水管Ⅰ，出水管Ⅰ另一端穿过外筒位于外筒外部;所述外筒下部一侧设有锥斗Ⅰ，所述锥斗Ⅰ下部一侧设有若干支腿，锥斗Ⅰ出料口下部一侧设有卸料阀Ⅰ。
优选的，所述旋流筒内部一侧设有螺旋导流叶片，所述螺旋导流叶片固定安装在转轴上，螺旋导流叶片一方面对污水进行导流，另一方面电机通过减速机带动螺旋导流叶片转动，对旋流筒内部的污水进行造流，增大了污物所受的离心力，从而增强了污水处理的效果。
优选的，所述内筒内部一侧设有若干均匀布置的斜板，斜板位于过滤板Ⅰ下部，斜板延长了污水的行程，增强了污水处理的效果。
优选的，所述转轴一端固定设有套筒，所述套筒内部一侧设有拉簧，拉簧一端与转轴固定连接，另一端与连接杆固定连接，拉簧的拉力使刮板始终与过滤板Ⅰ贴合，增强了刮板的刮泥效果。
优选的，所述刮板上设有若干滤孔，滤孔降低了刮板运行时的阻力，且降低了内筒中污水的扰动，有利于污泥的沉淀。
优选的，所述出水管Ⅰ一侧设有出水管Ⅱ，出水管Ⅱ为L形，所述出水管Ⅱ下部一侧设有锥斗Ⅱ，所述锥斗Ⅱ下部一侧设有卸料阀;所述出水管Ⅱ内部一侧设有过滤板Ⅱ，过滤板Ⅱ位于出水管Ⅰ的出水口上部，出水管Ⅱ对污水进行二次过滤，增强了污水的处理效果。
优选的，所述过滤板Ⅱ的滤孔直径小于过滤板Ⅰ的滤孔直径，过滤板Ⅱ对污水中的细微粒子进行过滤，增强了污水的处理效果。
优选的，所述卸料阀Ⅰ下部一侧设有卸料阀Ⅱ，所述卸料阀Ⅰ、卸料阀Ⅱ均为星型卸料阀，正常使用时卸料阀Ⅰ处于开启状态，卸料阀Ⅱ处理关闭状态，卸料时关闭卸料阀Ⅰ打开卸料阀Ⅱ，避免了污水通过卸料阀流出造成环境污染。
本实用新型与现有技术相比较有益效果表现在：
1)先利用旋流除砂工艺将污水中的大颗粒砂石及污泥进行初步处理，再利用过滤板Ⅰ进行过滤，同时在过滤板Ⅰ下部设置了刮板对过滤板Ⅰ进行实时清理，避免了过滤板Ⅰ被污物堵塞，保证了污水处理的效果和效率;
2)螺旋导流叶片一方面对污水进行导流，另一方面电机通过减速机带动螺旋导流叶片转动，对旋流筒内部的污水进行造流，增大了污物所受的离心力，从而增强了污水处理的效果;
3)斜板延长了污水的行程，增强了污水处理的效果;
4)拉簧的拉力使刮板始终与过滤板Ⅰ贴合，增强了刮板的刮泥效果;
5)刮板上设有若干滤孔，滤孔降低了刮板运行时的阻力，且降低了内筒中污水的扰动，有利于污泥的沉淀;
6)出水管Ⅱ对污水进行二次过滤，增强了污水的处理效果;
7)过滤板Ⅱ的滤孔直径小于过滤板Ⅰ的滤孔直径，过滤板Ⅱ对污水中的细微粒子进行过滤，增强了污水的处理效果;
8)卸料阀Ⅰ下部一侧设有卸料阀Ⅱ，卸料阀Ⅰ、卸料阀Ⅱ均为星型卸料阀，正常使用时卸料阀Ⅰ处于开启状态，卸料阀Ⅱ处理关闭状态，卸料时关闭卸料阀Ⅰ打开卸料阀Ⅱ，避免了污水通过卸料阀流出造成环境污染。
