申请日2018.03.06
公开(公告)日2018.08.03
IPC分类号C02F1/52; B01F5/02
摘要
一种基于环形喷射阵型的污水处理用絮凝剂混合设备，包括池体，所述池体外侧壁上对称固定连接有两个安装座，安装座上固定连接有支撑柱，两根支撑柱顶部共同固定连接有支撑板，支撑板下侧固定连接有上下往复装置，所述上下往复装置包括安装柱，安装柱顶端与支撑板下侧中间处固定连接，安装柱上开设有开口朝下设置的凹槽，凹槽内设置有螺纹杆，螺纹杆顶端与安装柱转动连接，螺纹杆上部转动连接有从动锥齿轮。本发明的有益效果是移动柱向下运动，带动橡胶塞对空腔下部进行挤压，污水通过顶开阀门装置进入到出水管内部，并通过喷水头喷出，若干个喷水头呈环形布置，污水喷出时相互撞击形成对流，从而使得污水和絮凝剂的混合效果更佳。
权利要求书
1.一种基于环形喷射阵型的污水处理用絮凝剂混合设备，包括池体，所述池体外侧壁上对称固定连接有两个安装座，安装座上固定连接有支撑柱，两根支撑柱顶部共同固定连接有支撑板，其特征在于，支撑板下侧固定连接有上下往复装置，所述上下往复装置包括安装柱，安装柱顶端与支撑板下侧中间处固定连接，安装柱上开设有开口朝下设置的凹槽，凹槽内设置有螺纹杆，螺纹杆顶端与安装柱转动连接，螺纹杆上部转动连接有从动锥齿轮，从动锥齿轮右侧啮合有主动锥齿轮，主动锥齿轮右端固定连接有转轴，转轴穿过安装柱设置，且转轴右端与电机输出轴固定连接;所述螺纹杆下方设置有升降柱，升降柱上部开设有开口朝上设置的螺纹槽，螺纹杆底端与螺纹槽螺纹连接;所述升降柱底端固定连接有水平板，水平板下侧均匀固定连接有若干个环形喷射装置，所述环形喷射装置包括竖直柱，竖直柱通过水平杆与池体内侧壁固定连接，所述竖直柱内部开设有空腔，空腔内设置有橡胶塞，橡胶塞上侧通过移动柱与水平板下侧固定连接，所述竖直柱下部侧壁上均匀连接有若干根出水管，出水管上端内部设置有阀门装置，出水管呈环状布置，且出水管呈U字形，所述出水管的底部设置有喷水头。
2.根据权利要求1所述的一种基于环形喷射阵型的污水处理用絮凝剂混合设备，其特征在于，所述池体顶部为敞口状。
3.根据权利要求1所述的一种基于环形喷射阵型的污水处理用絮凝剂混合设备，其特征在于，所述凹槽内侧壁上对称开设有两个导向槽，导向槽内设置有导向杆，导向杆另一端与升降柱侧壁固定连接。
4.根据权利要求1所述的一种基于环形喷射阵型的污水处理用絮凝剂混合设备，其特征在于，所述竖直柱上侧侧壁上均匀开设有若干个进水口。
5.根据权利要求1或4所述的一种基于环形喷射阵型的污水处理用絮凝剂混合设备，其特征在于，所述橡胶塞内径等于空腔内径。
6.根据权利要求5所述的一种基于环形喷射阵型的污水处理用絮凝剂混合设备，其特征在于，所述阀门装置包括第一环形隔板和第二环形隔板，第一环形隔板上固定连接有弹簧，弹簧另一端固定连接有堵塞球，堵塞球直径大于第二环形隔板的内径。
7.根据权利要求1所述的一种基于环形喷射阵型的污水处理用絮凝剂混合设备，其特征在于，所述喷水头呈圆台状，喷水头的小端朝内设置。
8.根据权利要求1或2所述的一种基于环形喷射阵型的污水处理用絮凝剂混合设备，其特征在于，所述池体底部开设有排液口，排液口上设置有塞体。
说明书
一种基于环形喷射阵型的污水处理用絮凝剂混合设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种基于环形喷射阵型的污水处理用絮凝剂混合设备。
背景技术
近年来我国工业污水和生活污水排放量成逐年增长趋势，未经处理或处理不得当的污水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全。因此，对于污水的处理已经迫在眉睫。污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在现有技术中，常常利用絮凝技术来处理污水。使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。常见的絮凝剂一般都是粉末状或颗粒状的，直接投放至污水中造成难以溶解现象的发生，降低了絮凝效果。
在现有技术中，在絮凝池中一般都是利用搅拌叶片来对污水进行搅拌的，当时搅拌叶片的位置仅局限在相同的位置上，难以使污水和絮凝剂得到很好的混合，导致絮凝效果较差。
发明内容
本发明的目的在于提供一种基于环形喷射阵型的污水处理用絮凝剂混合设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

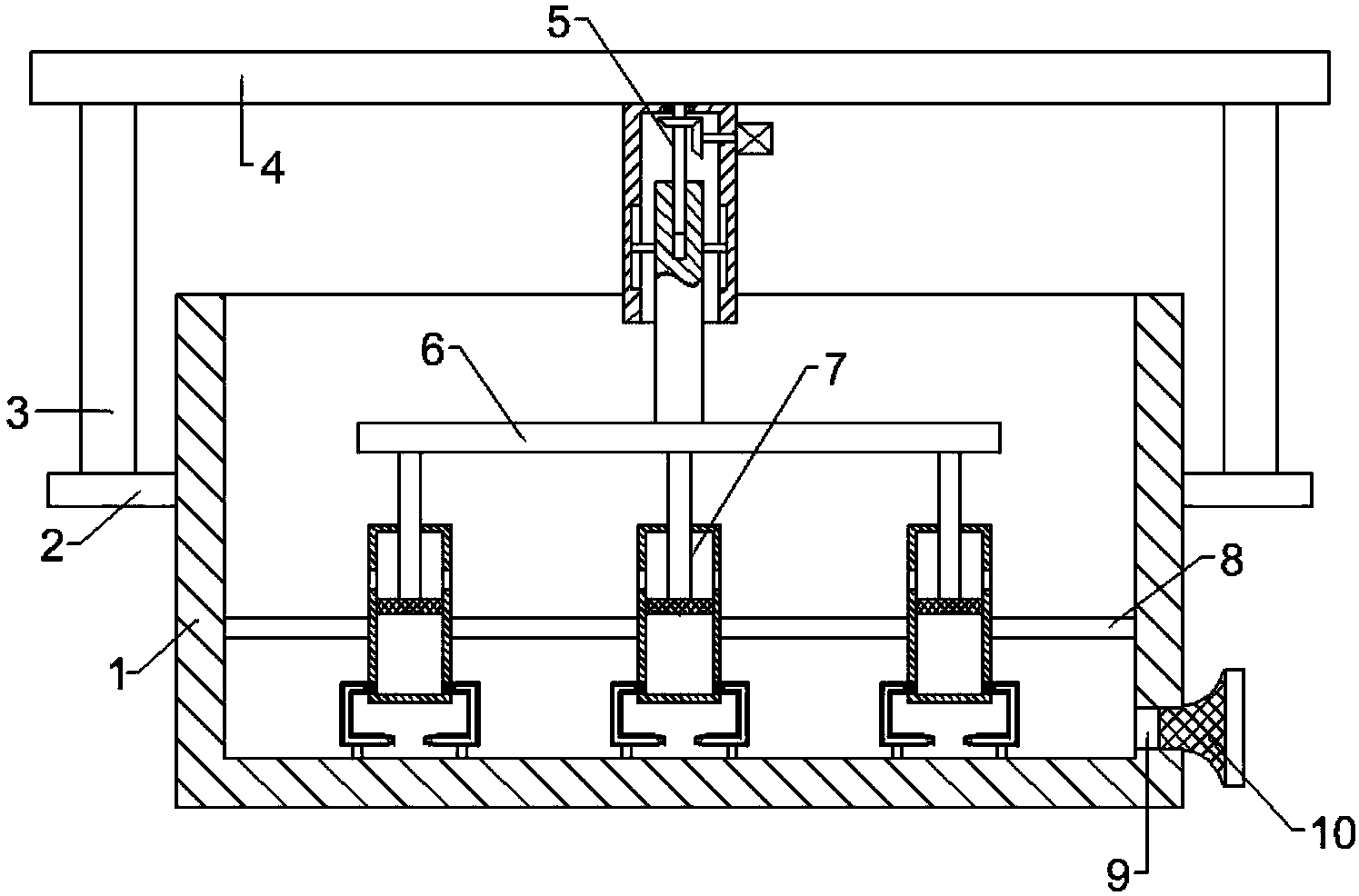

一种基于环形喷射阵型的污水处理用絮凝剂混合设备，包括池体，所述池体外侧壁上对称固定连接有两个安装座，安装座上固定连接有支撑柱，两根支撑柱顶部共同固定连接有支撑板，支撑板下侧固定连接有上下往复装置，所述上下往复装置包括安装柱，安装柱顶端与支撑板下侧中间处固定连接，安装柱上开设有开口朝下设置的凹槽，凹槽内设置有螺纹杆，螺纹杆顶端与安装柱转动连接，螺纹杆上部转动连接有从动锥齿轮，从动锥齿轮右侧啮合有主动锥齿轮，主动锥齿轮右端固定连接有转轴，转轴穿过安装柱设置，且转轴右端与电机输出轴固定连接;所述螺纹杆下方设置有升降柱，升降柱上部开设有开口朝上设置的螺纹槽，螺纹杆底端与螺纹槽螺纹连接;所述升降柱底端固定连接有水平板，水平板下侧均匀固定连接有若干个环形喷射装置，所述环形喷射装置包括竖直柱，竖直柱通过水平杆与池体内侧壁固定连接，所述竖直柱内部开设有空腔，空腔内设置有橡胶塞，橡胶塞上侧通过移动柱与水平板下侧固定连接，所述竖直柱下部侧壁上均匀连接有若干根出水管，出水管上端内部设置有阀门装置，出水管呈环状布置，且出水管呈U字形，所述出水管的底部设置有喷水头。
作为本发明进一步的效果是：所述池体顶部为敞口状。
作为本发明再进一步的效果是：所述凹槽内侧壁上对称开设有两个导向槽，导向槽内设置有导向杆，导向杆另一端与升降柱侧壁固定连接。
作为本发明再进一步的效果是：所述竖直柱上侧侧壁上均匀开设有若干个进水口。
作为本发明再进一步的效果是：所述橡胶塞内径等于空腔内径。
作为本发明再进一步的效果是：所述阀门装置包括第一环形隔板和第二环形隔板，第一环形隔板上固定连接有弹簧，弹簧另一端固定连接有堵塞球，堵塞球直径大于第二环形隔板的内径。
作为本发明再进一步的效果是：所述喷水头呈圆台状，喷水头的小端朝内设置。
作为本发明再进一步的效果是：所述池体底部开设有排液口，排液口上设置有塞体。
本发明的有益效果是移动柱向下运动，带动橡胶塞对空腔下部进行挤压，污水通过顶开阀门装置进入到出水管内部，并通过喷水头喷出，若干个喷水头呈环形布置，污水喷出时相互撞击形成对流，从而使得污水和絮凝剂的混合效果更佳;当橡胶塞向下挤压时，堵塞球在压力作用下对弹簧进行挤压，从而打开第二环形隔板，污水可以通过第二环形隔板和第一环形隔板进入到出水管内部，从而可以增加污水的喷出速度，提高了对流效果。
