申请日2018.05.15
公开(公告)日2019.01.04
IPC分类号B01D29/35; B01D29/66; B01D35/16
摘要
本实用新型公开了一种能自动清洁的污水处理装置，包括净化箱。该能自动清洁的污水处理装置，通过注水管将污水注入净化箱内，通过第二电机带动主动盘转动，主动盘通过从动盘带动旋转轴的转动，旋转轴带动旋转筒的转动，从而将注入的污水经孔洞甩出，甩出的污水经过过滤网罩过滤后，再通过净水管排出，当进行清洁时，连接杆带动活动板的一端向上移动，活动板另一端沿着固定架移动，通过注水管将清洁水注入净化箱内，清洁水在重力作用下对旋转筒和过滤网罩进行冲洗后，与悬浮物一起流入排污仓，再通过排污管排出，整个装置结构简单，使用方便，能够对净化箱自动的进行清洁，且避免了经常更换过滤网，降低了使用成本。
翻译权利要求书

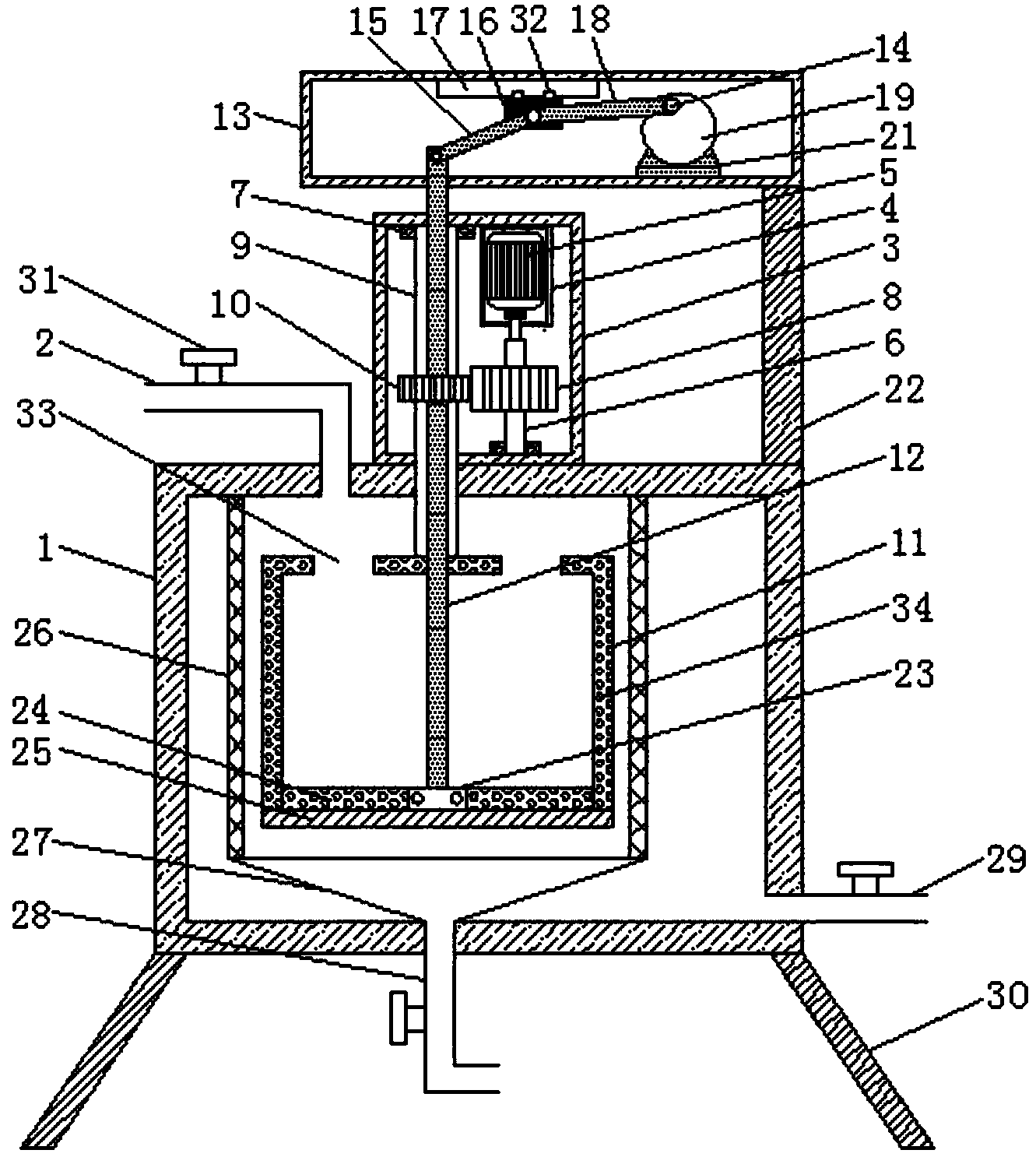

1.一种能自动清洁的污水处理装置，包括净化箱(1)，其特征在于：所述净化箱(1)的顶部与注水管(2)的一端连通，所述净化箱(1)顶部的中心处设置有驱动箱(3)，所述驱动箱(3)的内部设置有电机箱(4)，所述电机箱(4)的内部设置有第二电机(5)，所述第二电机(5)的转轴与主动轴(6)的一端传动连接，所述主动轴(6)的另一端通过轴承(7)与驱动箱(3)底部的内壁固定连接，所述主动轴(6)上套设有主动盘(8)，所述主动盘(8)的一侧设置有旋转轴(9)，所述旋转轴(9)上设置有从动盘(10)，且从动盘(10)与主动盘(8)啮合，所述旋转轴(9)的顶端通过轴承(7)与驱动箱(3)顶部的内壁固定连接，所述旋转轴(9)的底端依次贯穿驱动箱(3)的底部和净化箱(1)的顶部，且延伸至净化箱(1)的内部与旋转筒(11)的顶部固定连接，所述旋转轴(9)的内部套设有连接杆(12)，且连接杆(12)与旋转轴(9)的内壁滑动连接，所述连接杆(12)的顶端依次贯穿驱动箱(3)的顶部和箱体(13)的底部，且延伸至箱体(13)的内部通过连接轴(14)与连接板(15)的一端活动连接，所述连接板(15)的另一端通过连接轴(14)与滑动块(16)的一侧活动连接，所述滑动块(16)的顶部与滑台(17)的底部滑动连接，所述滑动块(16)的一侧通过连接轴(14)与驱动板(18)的一端活动连接，所述驱动板(18)的另一端通过连接轴(14)与转盘(19)一侧的边缘处活动连接，所述转盘(19)的另一侧设置有第一电机(20)，且第一电机(20)的转轴与转盘(19)的中心处传动连接，所述第一电机(20)通过固定座(21)与箱体(13)底部的内壁固定连接，所述箱体(13)的底部通过固定板(22)与净化箱(1)的顶部固定连接，所述连接杆(12)的底端贯穿旋转筒(11)的顶部，且延伸至旋转筒(11)的内部与连接块(23)的顶部固定连接，所述连接块(23)的两端通过连接轴(14)与活动板(24)的一端活动连接，所述活动板(24)的底部设置有固定架(25)，且固定架(25)的两端与旋转筒(11)的底部固定连接，所述旋转筒(11)的外侧设置有过滤网罩(26)，且过滤网罩(26)的顶端与净化箱(1)顶部的内壁固定连接，所述过滤网罩(26)的底端固定连接有排污仓(27)，所述排污仓(27)的底部与排污管(28)的一端连通，所述排污管(28)的另一端贯穿净化箱(1)的底部，且延伸至净化箱(1)的外部，所述净化箱(1)一侧的下端与净水管(29)的一端连通，所述净化箱(1)的底部固定连接有支腿(30)。
2.根据权利要求1所述的一种能自动清洁的污水处理装置，其特征在于：所述注水管(2)、排污管(28)和净水管(29)上均设置有阀门(31)。
3.根据权利要求1所述的一种能自动清洁的污水处理装置，其特征在于：所述滑动块(16)的顶部设置有滑块(32)，且滑动块(16)通过滑块(32)与滑台(17)滑动连接。
4.根据权利要求1所述的一种能自动清洁的污水处理装置，其特征在于：所述旋转筒(11)的顶部开设有进水口(33)，且进水口(33)的位置与注水管(2)的位置相对。
5.根据权利要求1所述的一种能自动清洁的污水处理装置，其特征在于：所述旋转筒(11)上设置有孔洞(34)。
说明书
一种能自动清洁的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种能自动清洁的污水处理装置。
背景技术
污水处理是指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物。处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。目前所使用的污水处理装置，在使用过程中需要经常的更换过滤网，并且需要对其内部进行清理，不仅使用不便，且使用成本也较高。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种能自动清洁的污水处理装置，解决了上述背景技术中提出的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种能自动清洁的污水处理装置，包括净化箱，所述净化箱的顶部与注水管的一端连通，所述净化箱顶部的中心处设置有驱动箱，所述驱动箱的内部设置有电机箱，所述电机箱的内部设置有第二电机，所述第二电机的转轴与主动轴的一端传动连接，所述主动轴的另一端通过轴承与驱动箱底部的内壁固定连接，所述主动轴上套设有主动盘，所述主动盘的一侧设置有旋转轴，所述旋转轴上设置有从动盘，且从动盘与主动盘啮合，所述旋转轴的顶端通过轴承与驱动箱顶部的内壁固定连接，所述旋转轴的底端依次贯穿驱动箱的底部和净化箱的顶部，且延伸至净化箱的内部与旋转筒的顶部固定连接，所述旋转轴的内部套设有连接杆，且连接杆与旋转轴的内壁滑动连接，所述连接杆的顶端依次贯穿驱动箱的顶部和箱体的底部，且延伸至箱体的内部通过连接轴与连接板的一端活动连接，所述连接板的另一端通过连接轴与滑动块的一侧活动连接，所述滑动块的顶部与滑台的底部滑动连接，所述滑动块的一侧通过连接轴与驱动板的一端活动连接，所述驱动板的另一端通过连接轴与转盘一侧的边缘处活动连接，所述转盘的另一侧设置有第一电机，且第一电机的转轴与转盘的中心处传动连接，所述第一电机通过固定座与箱体底部的内壁固定连接，所述箱体的底部通过固定板与净化箱的顶部固定连接，所述连接杆的底端贯穿旋转筒的顶部，且延伸至旋转筒的内部与连接块的顶部固定连接，所述连接块的两端通过连接轴与活动板的一端活动连接，所述活动板的底部设置有固定架，且固定架的两端与旋转筒的底部固定连接，所述旋转筒的外侧设置有过滤网罩，且过滤网罩的顶端与净化箱顶部的内壁固定连接，所述过滤网罩的底端固定连接有排污仓，所述排污仓的底部与排污管的一端连通，所述排污管的另一端贯穿净化箱的底部，且延伸至净化箱的外部，所述净化箱一侧的下端与净水管的一端连通，所述净化箱的底部固定连接有支腿。
优选的，所述注水管、排污管和净水管上均设置有阀门。
优选的，所述滑动块的顶部设置有滑块，且滑动块通过滑块与滑台滑动连接。
优选的，所述旋转筒的顶部开设有进水口，且进水口的位置与注水管的位置相对。
优选的，所述旋转筒上设置有孔洞。
(三)有益效果
本实用新型提供了一种能自动清洁的污水处理装置。具备以下有益效果：
该能自动清洁的污水处理装置，通过注水管将污水注入净化箱内，通过第二电机带动主动盘转动，主动盘通过从动盘带动旋转轴的转动，旋转轴带动旋转筒的转动，从而将注入的污水经孔洞甩出，甩出的污水经过过滤网罩过滤后，再通过净水管排出，当进行清洁时，通过第一电机带动转盘旋转，转盘带动驱动板沿着滑台移动，驱动板带动连接板移动，从而使连接板带动连接杆上下移动，连接杆带动活动板的一端向上移动，活动板另一端沿着固定架移动，通过注水管将清洁水注入净化箱内，清洁水在重力作用下对旋转筒和过滤网罩进行冲洗后，与悬浮物一起流入排污仓，再通过排污管排出，整个装置结构简单，使用方便，能够对净化箱自动的进行清洁，且避免了经常更换过滤网，降低了使用成本。
