申请日2018.05.15
公开(公告)日2019.01.04
IPC分类号C02F9/14
摘要
本实用新型一种风力驱动梯田湿地污水循环处理结构公开了一种节能减排，观赏性较高，通过四级梯形过滤池对生活污水进行处理的结构，结构简单，方便实用，能够提高对城市污水的处理效果，其特征在于所述湿地主体底部置有沉淀池，且位于中部位置，所述沉淀池两侧分别置有污水管，且分别和沉淀池相连通，所述沉淀池和污水管之间置有格栅，所述沉淀池下方设置有排污部件，所述湿地主体顶部置有曝气生物滤池，所述曝气生物滤池和沉淀池通过动力抽水部件相连通，所述湿地主体上置有过滤池;所述曝气生物滤池内部置有滤层，所述滤层由小颗粒填充而成，所述滤层上培养有生物膜;所述湿地主体由豆砾层、沙砾层、碎石层和鹅卵石层组成。
翻译权利要求书
1.一种风力驱动梯田湿地污水循环处理结构，包括曝气生物滤池、湿地主体、动力抽水部件、沉淀池、排污部件和过滤池，其特征是：所述湿地主体底部置有沉淀池，且位于中部位置，所述沉淀池两侧分别置有污水管，且分别和沉淀池相连通，所述沉淀池和污水管之间置有格栅，所述沉淀池下方设置有排污部件，所述湿地主体顶部置有曝气生物滤池，所述曝气生物滤池和沉淀池通过动力抽水部件相连通，所述湿地主体上置有过滤池。
2.根据权利要求1所述的一种风力驱动梯田湿地污水循环处理结构，其特征在于所述湿地主体由豆砾层、沙砾层、碎石层和鹅卵石层组成。
3.根据权利要求1所述的一种风力驱动梯田湿地污水循环处理结构，其特征在于所述曝气生物滤池内部置有滤层，所述滤层由小颗粒填充而成，所述滤层上培养有生物膜。
4.根据权利要求1所述的一种风力驱动梯田湿地污水循环处理结构，其特征在于所述排污部件由排污管和排污口组成，所述排污口位于排污管中部位置，且和沉淀池相连通。
5.根据权利要求1所述的一种风力驱动梯田湿地污水循环处理结构，其特征在于所述动力抽水部件由驱动杆、抽取管和提升泵组成，所述抽取管一端置于沉淀池内，另一端贯穿湿地主体置于曝气生物滤池内，所述抽取管上置有提升泵，所述提升泵进水口和抽取管相连通，出水口通过管道和曝气生物滤池相连通，且位于曝气生物滤池内的管道一端安装有喷头,所述驱动杆贯穿曝气生物滤池，且一端和抽取管另一端相连接。
6.根据权利要求5所述的一种风力驱动梯田湿地污水循环处理结构，其特征在于所述驱动杆另一端上安装有为提升泵提供驱动动力的风车。
7.根据权利要求1所述的一种风力驱动梯田湿地污水循环处理结构，其特征在于所述过滤池由一级过滤池、二级过滤池、三级过滤池和四级过滤池组成。
8.根据权利要求7所述的一种风力驱动梯田湿地污水循环处理结构，其特征在于所述一级过滤池、二级过滤池、三级过滤池和四级过滤池呈梯形结构分布，所述一级过滤池和曝气生物滤池之间置有边缘挡板，所述二级过滤池和一级过滤池之间置有边缘挡板，所述三级过滤池和二级过滤池之间置有边缘挡板，所述四级过滤池和三级过滤池之间置有边缘挡板，且四级过滤池外侧边缘置有边缘挡板。
9.根据权利要求7或8所述的一种风力驱动梯田湿地污水循环处理结构，其特征在于所述四级过滤池内置有中部隔板，且将四级过滤池内分隔为两部分。
说明书
一种风力驱动梯田湿地污水循环处理结构
技术领域
本实用新型一种风力驱动梯田湿地污水循环处理结构，涉及一种通过风力驱动的梯田式湿地，对城市生活污水进行循环处理的结构，属于环境工程领域。特别涉及一种节能减排，观赏性较高，通过四级梯形过滤池对生活污水进行处理的结构。
背景技术
目前，人工湿地污水处理技术被广泛运用，其由于出水水质好、结构简单、投资省等优势，被推广运用，人工湿地污水处理技术是将污水有计划的地投配到土壤，通过土体内种植的作物对污水进行吸收阻挡，进行污水净化的技术，现有的多采用平流结构，且两级过滤净化位置，污水在进行过滤时，高度落差小，过程中没有曝气行为，而现有存在曝气的净化结构，需要采用曝气机进行曝气，需要耗费大量的能源，且曝气机容易出现堵塞，影响曝气效果，且在进行处理后，对水质没有监测手段。
发明内容
为了改善上述情况，本实用新型一种风力驱动梯田湿地污水循环处理结构提供了一种节能减排，观赏性较高，通过四级梯形过滤池对生活污水进行处理的结构。能够提高对城市污水的处理效果。
本实用新型一种风力驱动梯田湿地污水循环处理结构是这样实现的：

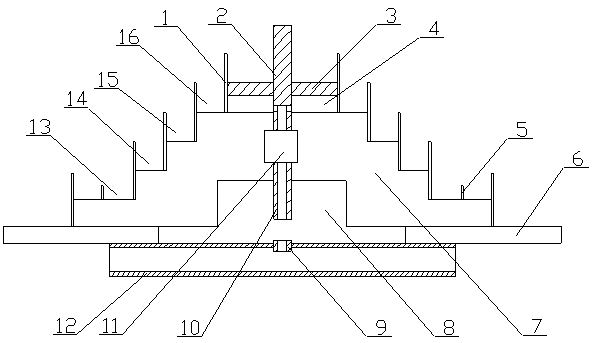

本实用新型一种风力驱动梯田湿地污水循环处理结构包括曝气生物滤池、湿地主体、动力抽水部件、沉淀池、排污部件和过滤池， 其特征在于
所述湿地主体底部置有沉淀池，且位于中部位置，所述沉淀池两侧分别置有污水管，且分别和沉淀池相连通，所述沉淀池和污水管之间置有格栅，所述沉淀池下方设置有排污部件，所述湿地主体顶部置有曝气生物滤池，所述曝气生物滤池和沉淀池通过动力抽水部件相连通，所述湿地主体上置有过滤池;
所述曝气生物滤池内部置有滤层，所述滤层由小颗粒填充而成，所述滤层上培养有生物膜;
所述湿地主体由豆砾层、沙砾层、碎石层和鹅卵石层组成;
所述排污部件由排污管和排污口组成，所述排污口位于排污管中部位置，且和沉淀池相连通;
所述动力抽水部件由驱动杆、抽取管和提升泵组成，所述抽取管一端置于沉淀池内，另一端贯穿湿地主体置于曝气生物滤池内，所述抽取管上置有提升泵，所述提升泵进水口和抽取管相连通，出水口通过管道和曝气生物滤池相连通，且位于曝气生物滤池内的管道一端安装有喷头,所述驱动杆贯穿曝气生物滤池，且一端和抽取管另一端相连接;
所述驱动杆另一端上安装有为提升泵提供驱动动力的风车;
所述过滤池由一级过滤池、二级过滤池、三级过滤池和四级过滤池组成，所述一级过滤池、二级过滤池、三级过滤池和四级过滤池呈梯形结构分布，所述一级过滤池和曝气生物滤池之间置有边缘挡板，所述二级过滤池和一级过滤池之间置有边缘挡板，所述三级过滤池和二级过滤池之间置有边缘挡板，所述四级过滤池和三级过滤池之间置有边缘挡板，且四级过滤池外侧边缘置有边缘挡板，所述四级过滤池内置有中部隔板，且将四级过滤池内分隔为两部分。
使用时，在四级过滤池内靠外的一部分内设置生态鱼塘，在靠内的另一部分内种植芦苇植物，在三级过滤池内种植芦苇和茭白植物，在二级过滤池内种植菖蒲植物，在一级过滤池内种植花叶芦竹植物，在对城市生活污水进行处理时，来自城市的生活污水通过污水管来到格栅，部分较大的呈漂浮或悬浮状态的固体污染物被截留了下来，剩下污水从湿地主体底部进入沉淀池内，沉淀池对污水进行了水质和水量的调节，调节后的污水通过由风车作为驱动装置的提升泵往上部流，在抵达上部时，污水须经过曝气生物滤池，通过滤层上的生物膜的生物降解和生物絮凝作用处理污水中的有机物，并且滤层截留污水中的悬浮物和脱落的生物膜，保证脱落的生物膜不随出水流出，经过曝气生物滤池处理过后的水在池顶通过喷头喷流而出，再一级一级的以跌水的形式流过过滤池，并且在下跌过程中自然曝气，污水在流经过滤池时，一级过滤池内的花叶芦竹植物具有观赏价值，二级过滤池内的菖蒲植物能去除污水中的氮磷，进行杀菌，三级过滤池内的芦苇和茭白能够吸收污水中的氮磷钾，四级过滤池内侧的芦苇吸收污水中的氮磷钾，对污水进行处理，并且过滤池内的植物根系及表层土会对污水中的污染物进行截流，进而延长污水在过滤池内停留时间，提高对污水的处理效果，并且也不易滋生蚊蝇，经过四级过滤池处理过后的水最终可以收集起来投入城市中使用，并且可以通过四级过滤池内生态鱼塘进行生态监测，对污水处理效果进行监测，当滤层内的截污量达到某种程度时，需对滤层进行反冲洗，以释放截留的悬浮物，并更新生物膜，同时，曝气生物滤池和过滤池分别为好氧区和缺氧区，可分别进行硝化和反硝化，从而达到脱氮的作用，达到通过风力驱动的梯田式湿地，对城市生活污水进行循环处理的目的。
有益效果。
一、结构简单，方便实用。
二、价格低廉，易于推广。
三、能够提高对城市污水的处理效果。
