申请日2018.05.14
公开(公告)日2018.08.14
IPC分类号B01D29/01; B01D29/92; B01D29/64; B01D29/94
摘要
本发明公开了一种方便控制排水量的污水净化处理装置，包括装置本体，所述装置本体的顶部设置有安装座，在安装座上开设有出水孔，在装置本体上开设有出水孔相配的出水口，所述出水孔内安装有滤网，安装座的一侧开设有与出水孔相连通的滑孔，所述滑孔位于滤网的下方，且滑孔内滑动安装有挡板，挡板的一侧延伸至安装座的外侧，所述挡板的外侧固定安装有齿条，安装座靠近挡板的一侧固定安装有固定座，固定座位于挡板的上方，所述固定座的底部开设有转动槽，转动槽内转动安装有转动杆，转动杆的底部延伸至固定座的下方。本发明便于控制污水净化时的进排水量，且便于对滤网上的污染物进行清理，防止堵塞。
翻译权利要求书

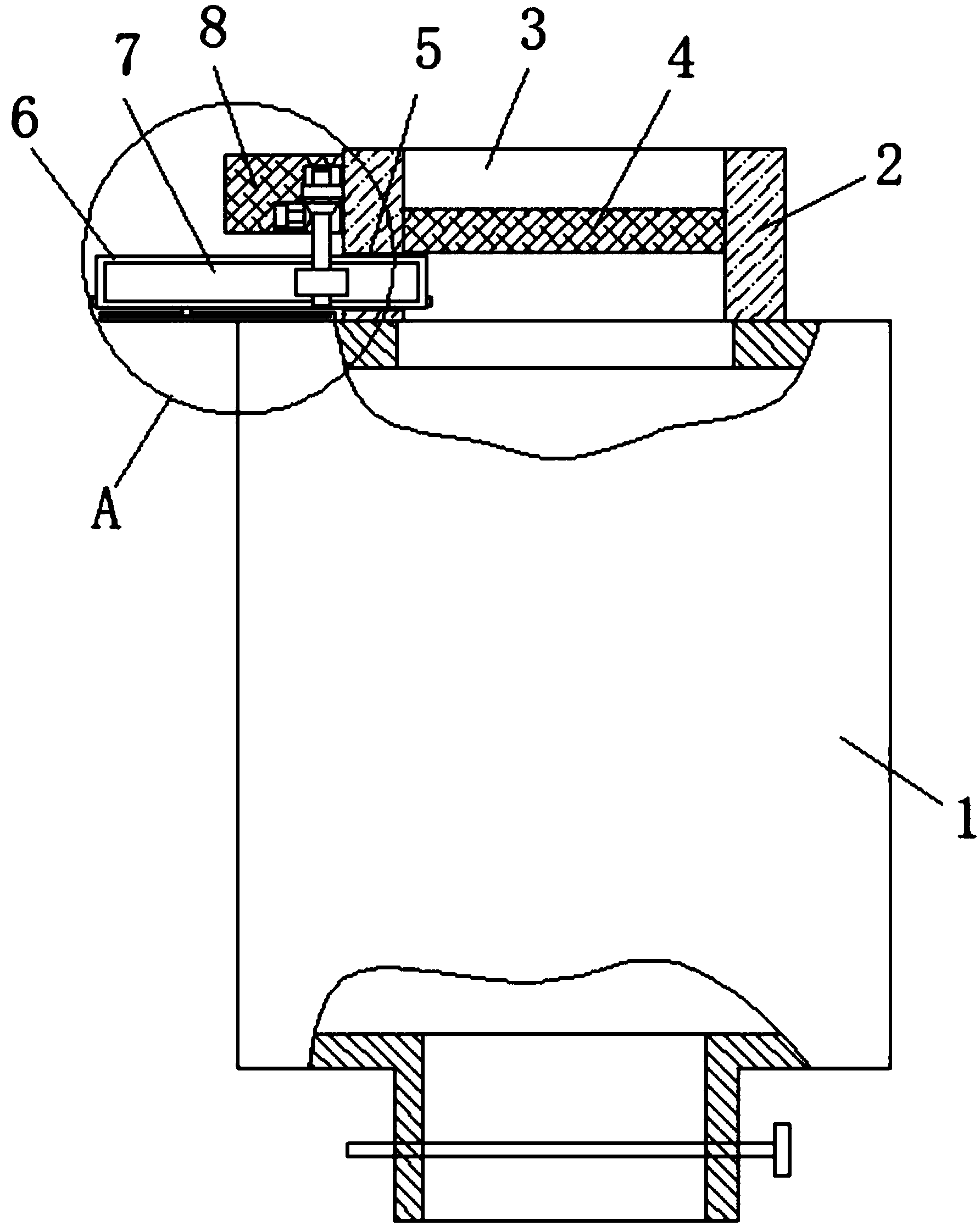

1.一种方便控制排水量的污水净化处理装置，包括装置本体(1)，其特征在于，所述装置本体(1)的顶部设置有安装座(2)，在安装座(2)上开设有出水孔(3)，在本体上开设有与出水孔(3)相配的出水口，出水孔(3)内安装有滤网(4)，在安装座(2)的一侧开设有与出水孔(3)相连通的滑孔(5)，所述滑孔(5)位于滤网(4)的下方，且滑孔(5)内滑动安装有挡板(6)，挡板(6)的一侧延伸至安装座(2)的外侧，挡板(6)的外侧安装有齿条(7)，安装座(2)靠近挡板(6)的一侧安装有固定座(8)，固定座(8)位于挡板(6)的上方，固定座(8)的底部开设有转动槽(9)，转动槽(9)内转动安装有转动杆(10)，转动杆(10)的底部延伸至固定座(8)的下方，转动杆(10)上固定套设有齿轮(11)，齿轮(11)与齿条(7)相啮合，挡板(6)上开设有通孔(15)，通孔(15)内滑动安装有移动块(16)，移动块(16)的顶部安装有伸缩电机(17)，伸缩电机(17)的输出轴上安装有位于移动块(16)上方的毛刷(18)，毛刷(18)与滤网(4)相适配，通孔(15)内转动安装有第一丝杠(19)，第一丝杠(19)与移动块(16)螺纹连接。
2.根据权利要求1所述的一种方便控制排水量的污水净化处理装置，其特征在于，所述通孔(15)内活动安装有收集盒(22)，收集盒(22)位于移动块(16)和第一丝杠(19)的下方，通孔(15)的两侧内壁上均开设有底部设置为开口的固定槽(23)，收集盒(22)的两侧均安装有固定块(24)，两个固定块(24)分别与两个固定槽(23)相适配，挡板(6)的两侧均开设有连通孔(26)，两个连通孔(26)分别与两个固定槽(23)相连通，连通孔(26)内滑动安装有卡块(27)，两个固定块(24)相互远离的一侧均开设有卡槽(25)，两个卡块(27)分别与两个卡槽(25)相卡装，连通孔(26)内转动安装有转动块(28)，两个卡块(27)均位于两个转动块(28)之间，两个转动块(28)相互靠近的一侧均固定安装有第二丝杠(29)，两个第二丝杠(29)分别与两个卡块(27)螺纹连接。
3.根据权利要求2所述的一种方便控制排水量的污水净化处理装置，其特征在于，所述连通孔(26)的顶部内壁与底部内壁上均开设有限位槽，卡块(27)的顶部与底部均安装有限位块，限位块与对应的限位槽的侧壁滑动连接。
4.根据权利要求2所述的一种方便控制排水量的污水净化处理装置，其特征在于，两个转动块(28)相互远离的一侧均设置有手柄，两个手柄相互远离的一端均延伸至挡板(6)的外侧。
5.根据权利要求1所述的一种方便控制排水量的污水净化处理装置，其特征在于，所述移动块(16)的一侧固定安装有滑块(20)，通孔(15)的侧壁上设置有滑轨，滑块(20)与滑轨滑动连接。
6.根据权利要求1所述的一种方便控制排水量的污水净化处理装置，其特征在于，所述通孔(15)的一侧内壁上开设有第一电机槽，第一电机槽内安装有第一旋转电机(21)，第一旋转电机(21)的输出轴与第一丝杠(19)的一端相连接，通孔(15)的一侧内壁上开设有柱形槽，柱形槽内转动安装有柱形块，柱形块与第一丝杠(19)远离第一旋转电机(21)的一侧相连接。
7.根据权利要求1所述的一种方便控制排水量的污水净化处理装置，其特征在于，所述转动槽(9)的内壁上开设有环形槽，转动杆(10)上固定套设有环形块，环形块与环形槽的侧壁滑动连接。
8.根据权利要求1所述的一种方便控制排水量的污水净化处理装置，其特征在于，所述转动杆(10)上固定套设有第一锥形齿轮(12)，转动槽(9)的一侧内壁上开设有第二电机槽(13)，第二电机槽(13)内安装有第二旋转电机(14)，第二旋转电机(14)的输出轴上安装有第二锥形齿轮，第二锥形齿轮与第一锥形齿轮(12)相啮合。
9.根据权利要求1所述的一种方便控制排水量的污水净化处理装置，其特征在于，所述装置本体(1)的顶部安装有承载座，承载座的顶部开设有一侧设置为开口的承载槽，承载槽内活动安装有承载块，承载块的顶部与挡板(6)的底部相连接。
10.根据权利要求1所述的一种方便控制排水量的污水净化处理装置，其特征在于，所述装置本体(1)的底部与顶部分别设置进水口和出水口，其进水口设置在装置本体(1)的底部，出水口设置在装置本体(1)的顶部，滤网(4)位于出水口的上方。
说明书
一种方便控制排水量的污水净化处理装置
技术领域
本发明涉及污水净化处理技术领域，尤其涉及一种方便控制排水量的污水净化处理装置。
背景技术
污水处理是指为使污水达到排放标准或再次使用的要求而对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理中经常会用到污水净化处理装置，污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，地埋式污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用，经检索，申请号
201710839324.8的专利文件公开了一种污水净化处理装置，包括壳体、进水管、制氧机构和精滤机构，所述壳体内并列设置有过滤净化室和储水室，所述过滤净化室自上而下依次设置有净化区、吸附填料区、过滤网和沉降区，所述储水室内设置有水质调节区和蓄水区，本发明的净化装置，利用沉降区对废水进行一级过滤，利用吸附填料区对废水进行二级过滤，在净化区对废水进行三级过滤，在水质调节区对废水进行四级过滤，通过四级过滤，实现废水中充分过滤，使经净化装置净化后的水体达到饮用水标准，同时本发明净化装置一体化设置，占地面积小，制备成本低，便于安装使用，对促进农村水资源保护与循环利用具有重要意义，但是这种污水净化处理装置不便于控制污水排水量，且不便于对过滤网上的污染物进行清理，因此我们提出了一种方便控制排水量的污水净化处理装置，用来解决上述问题。
发明内容
基于背景技术存在的技术问题，本发明提出一种方便控制排水量的污水净化处理装置。
本发明提出的一种方便控制排水量的污水净化处理装置，包括装置本体，所述装置本体的顶部设置有安装座，安装座上开设有出水孔，在本体上开设有与出水孔相配的出水口，在出水孔内安装有滤网，安装座的一侧开设有与出水孔相连通的滑孔，所述滑孔位于滤网的下方，且滑孔内滑动安装有挡板，挡板的一侧延伸至安装座的外侧，所述挡板的外侧安装有齿条，安装座靠近挡板的一侧安装有固定座，固定座位于挡板的上方，所述固定座的底部开设有转动槽，转动槽内转动安装有转动杆，转动杆的底部延伸至固定座的下方，且转动杆上固定套设有齿轮，齿轮与齿条相啮合，所述挡板上开设有通孔，通孔内滑动安装有移动块，所述移动块的顶部安装有伸缩电机，伸缩电机的输出轴上安装有位于移动块上方的毛刷，毛刷与滤网相适配，所述通孔内转动安装有第一丝杠，第一丝杠与移动块螺纹连接。
上述方便控制排水量的污水净化处理装置，所述通孔内活动安装有收集盒，收集盒位于移动块和第一丝杠的下方，所述通孔的两侧内壁上均开设有底部设置为开口的固定槽，收集盒的两侧均安装有固定块，两个固定块分别与两个固定槽相适配，所述挡板的两侧均开设有连通孔，两个连通孔分别与两个固定槽相连通，所述连通孔内滑动安装有卡块，两个固定块相互远离的一侧均开设有卡槽，两个卡块分别与两个卡槽相卡装，所述连通孔内转动安装有转动块，两个卡块均位于两个转动块之间，两个转动块相互靠近的一侧均固定安装有第二丝杠，两个第二丝杠分别与两个卡块螺纹连接。
优选的，所述连通孔的顶部内壁与底部内壁上均开设有限位槽，卡块的顶部与底部均安装有限位块，限位块与对应的限位槽的侧壁滑动连接。
优选的，两个转动块相互远离的一侧均设置有手柄，两个手柄相互远离的一端均延伸至挡板的外侧。
优选的，所述移动块的一侧固定安装有滑块，通孔的侧壁上设置有滑轨，滑块与滑轨滑动连接。
优选的，所述通孔的一侧内壁上开设有第一电机槽，第一电机槽内安装有第一旋转电机，第一旋转电机的输出轴与第一丝杠的一端相连接，通孔的一侧内壁上开设有柱形槽，柱形槽内转动安装有柱形块，柱形块与第一丝杠远离第一旋转电机的一侧相连接。
优选的，所述转动槽的内壁上开设有环形槽，转动杆上固定套设有环形块，环形块与环形槽的侧壁滑动连接。
优选的，所述转动杆上固定套设有第一锥形齿轮，转动槽的一侧内壁上开设有第二电机槽，第二电机槽内固定安装有第二旋转电机，第二旋转电机的输出轴上固定安装有第二锥形齿轮，第二锥形齿轮与第一锥形齿轮相啮合。
优选的，所述装置本体的顶部固定安装有承载座，承载座的顶部开设有一侧设置为开口的承载槽，承载槽内活动安装有承载块，承载块的顶部与挡板的底部相连接。
上述方便控制排水量的污水净化处理装置，在装置本体的底部与顶部分别设置进水口和出水口，其进水口设置在装置本体的底部，出水口设置在装置本体的顶部，滤网位于出水口的上方。
本发明的有益效果是：
(1)、通过挡板、齿条、固定座、转动槽、转动杆、齿轮、第一锥形齿轮、第二锥形齿轮、第二电机槽和第二旋转电机相配合，通过第二旋转电机带动第二锥形齿轮进行旋转，通过第二锥形齿轮带动第一锥形齿轮进行旋转，通过第一锥形齿轮带动转动杆进行旋转，通过转动杆带动齿轮进行旋转，通过齿轮带动齿条进行移动，通过齿条带动挡板进行移动;
(2)、通过滤网、移动块、伸缩电机、毛刷、第一丝杠、滑块和第一旋转电机相配合，通过第一旋转电机带动第一丝杠进行旋转，由于第一丝杠与移动块螺纹连接，又因为滑块与滑轨的作用，通过第一丝杠的转动可以带动移动块进行移动，通过移动块带动伸缩电机进行移动，通过伸缩电机带动毛刷进行移动;
(3)、通过收集盒、固定槽、固定块、卡槽、卡块、转动块、第二丝杠和手柄相配合，便于对收集盒进行拆卸，转动手柄，通过手柄带动转动块进行旋转，通过转动块带动第二丝杠进行旋转，由于第二丝杠与卡块螺纹连接，又因为限位块和限位槽的限位的作用，使卡块无法随着第二丝杠一起转动，卡块只能在连通孔内滑动，使卡块脱离卡槽，当两个卡块脱离两个卡槽时，向下拉动收集盒，使两个固定块脱离两个固定槽，将收集盒从通孔内拉出，完成对收集盒的拆卸;
本发明便于控制污水净化时的排水量，且便于对滤网上的污染物进行清理，防止堵塞。
