申请日2018.09.07
公开(公告)日2018.12.28
IPC分类号C02F1/20
摘要
本发明公开了一种污水处理用消泡装置，包括底盘，底盘的上侧壁连接有两个相对称的第一支撑板和第二支撑板，底盘的上方设有处理箱，且处理箱位于第一支撑板和第二支撑板之间，第二支撑板远离处理箱的侧壁连接有驱动电机，驱动电机的输出端通过联轴器连接有凸轮，处理箱靠近驱动电机的一侧连接有凸杆，第二支撑板的侧壁开设有滑腔，凸轮靠近滑腔的一端贯穿滑腔并转动连接有与凸轮相匹配的滚轮，第一支撑板靠近处理箱的一侧开设有安装槽，安装槽的槽底连接有弹簧，弹簧远离安装槽槽底的一端连接有连接杆。本发明结构简单，操作方便，通过处理箱的来回晃动以及处理箱内的均匀搅拌来实现对气泡的消除。
权利要求书

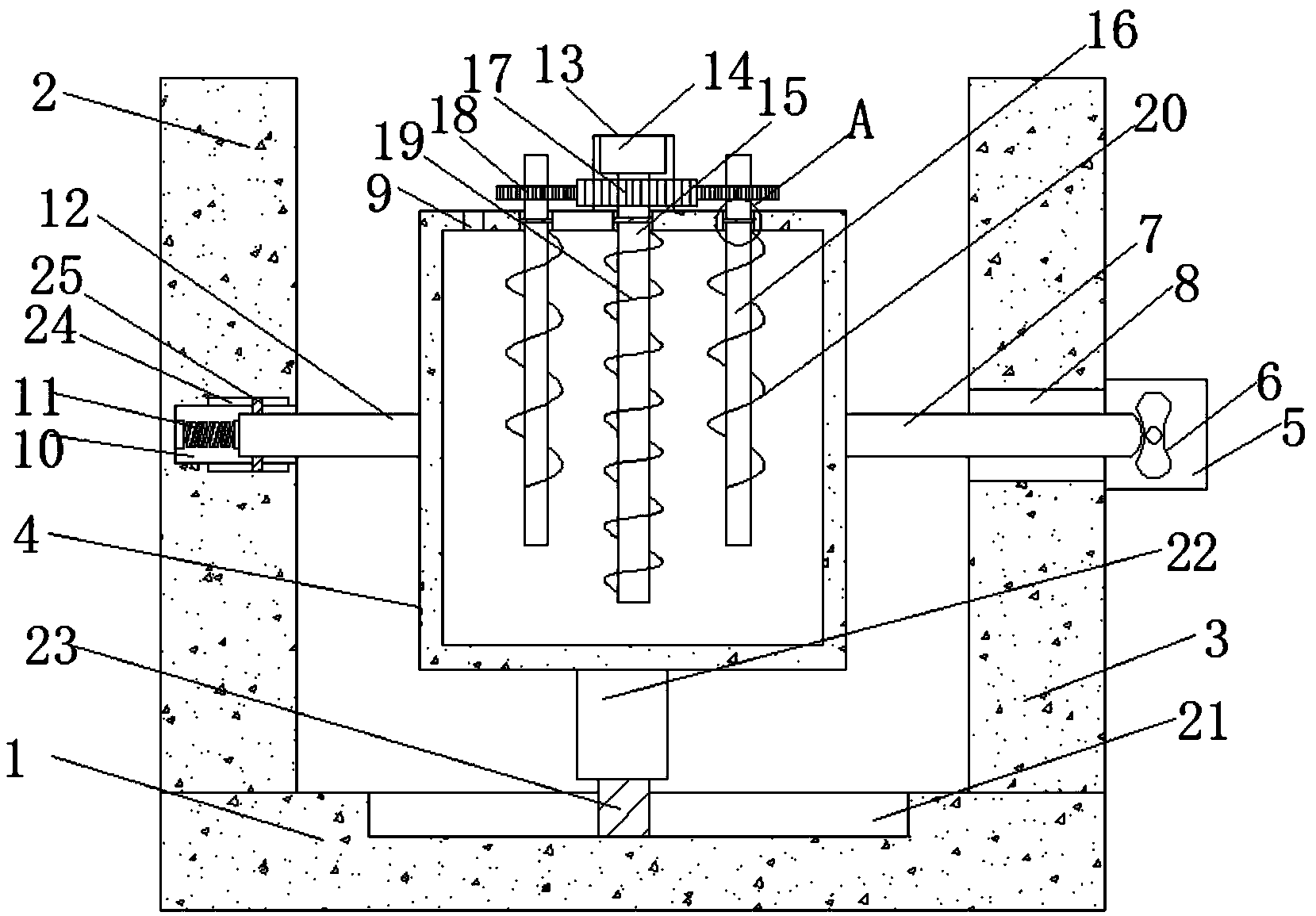

1.一种污水处理用消泡装置，包括底盘(1)，其特征在于，所述底盘(1)的上侧壁连接有两个相对称的第一支撑板(2)和第二支撑板(3)，所述底盘(1)的上方设有处理箱(4)，且处理箱(4)位于第一支撑板(2)和第二支撑板(3)之间，所述第二支撑板(3)远离处理箱(4)的侧壁连接有驱动电机(5)，所述驱动电机(5)的输出端通过联轴器连接有凸轮(6)，所述处理箱(4)靠近驱动电机(5)的一侧连接有凸杆(7)，所述第二支撑板(3)的侧壁开设有滑腔(8)，所述凸杆(7)靠近滑腔(8)的一端贯穿滑腔(8)并与凸轮(6)相抵，所述凸杆(7)靠近凸轮(6)的一端转动连接有与凸轮(6)相匹配的滚轮，所述第一支撑板(2)靠近处理箱(4)的一侧开设有安装槽(10)，所述安装槽(10)的槽底连接有弹簧(11)，所述弹簧(11)远离安装槽(10)槽底的一端连接有连接杆(12)，所述连接杆(12)远离弹簧(11)的一端与处理箱(4)的侧壁相连接。
2.根据权利要求1所述的一种污水处理用消泡装置，其特征在于，所述处理箱(4)的上侧壁中心处连接有固定板(13)，所述固定板(13)的上表面设有第一驱动电机(14)，所述第一驱动电机(14)的输出端通过联轴器连接有第一转杆(15)，所述第一转杆(15)贯穿处理箱(4)的上侧壁并延伸至处理箱(4)内，所述处理箱(4)内转动连接有两个第二转杆(16)，两个所述第二转杆(16)关于第一转杆(15)相对称，位于所述处理箱(4)外的第一转杆(15)套接有主动齿轮(17)，位于所述处理箱(4)外的两个第二转杆(16)上均套接有与主动齿轮(17)相匹配的从动齿轮(18)，位于所述处理箱(4)内第一转杆(15)的侧壁上连接有第一搅拌桨(19)，位于处理箱(4)外第二转杆(16)的侧壁上连接有第二搅拌桨(20)。
3.根据权利要求1所述的一种污水 处理用消泡装置，其特征在于，所述底盘(1)的上侧壁开设有第一安装槽(21)，所述处理箱(4)的下侧壁连接有支撑杆(22)，所述支撑杆(22)的下侧壁连接有第一滑块(23)，所述第一滑块(23)与第一滑槽(21)滑动连接。
4.根据权利要求1所述的一种污水处理用消泡装置，其特征在于，所述安装槽(10)的两侧壁开设有相对称的第二滑槽(24)，所述连接杆(12)的两侧壁连接有相对称的第二滑块(25)，所述第二滑块(25)与第二滑槽(24)滑动连接。
5.根据权利要求1所述的一种污水处理用消泡装置，其特征在于，所述第一转杆(15)与第二转杆(16)与处理箱(4)连接处均开设有环形卡槽(26)，所述第一转杆(15)和第二转杆(16)均通过环形卡片(27)与环形卡槽(26)转动连接。
6.根据权利要求1所述的一种污水处理用消泡装置，其特征在于，所述处理箱(4)的上侧壁设有进料口(9)。
说明书
一种污水处理用消泡装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水处理用消泡装置。
背景技术
在常规污水处理过程中，经常遇到的问题就是处理箱内严重的发泡现象，产生泡沫的原因有水中有机物含量过高，有机成分复杂，曝气混合液活性污泥老化，进水含有过量的洗涤剂或表面活性剂，丝状菌膨胀等，曝气池水面产生的泡沫会严重影响污水处理工艺的正常运行，使污水处理的操作、运行和控制都产生了一定的困难，严重影响出水水质。
发明内容
本发明的目的是为了解决现有技术中污水处理过程中存在发泡现象的问题，而提出的一种污水处理用消泡装置。
为了实现上述目的，本发明采用了如下技术方案：
一种污水处理用消泡装置，包括底盘，所述底盘的上侧壁连接有两个相对称的第一支撑板和第二支撑板，所述底盘的上方设有处理箱，且处理箱位于第一支撑板和第二支撑板之间，所述第二支撑板远离处理箱的侧壁连接有驱动电机，所述驱动电机的输出端通过联轴器连接有凸轮，所述处理箱靠近驱动电机的一侧连接有凸杆，所述第二支撑板的侧壁开设有滑腔，所述凸杆靠近滑腔的一端贯穿滑腔并与凸轮相抵，所述凸杆靠近凸轮的一端转动连接有与凸轮相匹配的滚轮，所述第一支撑板靠近处理箱的一侧开设有安装槽，所述安装槽的槽底连接有弹簧，所述弹簧远离安装槽槽底的一端连接有连接杆，所述连接杆远离弹簧的一端与处理箱的侧壁相连接。
优选的，所述处理箱的上侧壁中心处连接有固定板，所述固定板的上表面设有第一驱动电机，所述第一驱动电机的输出端通过联轴器连接有第一转杆，所述第一转杆贯穿处理箱的上侧壁并延伸至处理箱内，所述处理箱内转动连接有两个第二转杆，两个所述第二转杆关于第一转杆相对称，位于所述处理箱外的第一转杆套接有主动齿轮，位于所述处理箱外的两个第二转杆上均套接有与主动齿轮相匹配的从动齿轮，位于所述处理箱内第一转杆的侧壁上连接有第一搅拌桨，位于处理箱外第二转杆的侧壁上连接有第二搅拌桨。
优选的，所述底盘的上侧壁开设有第一安装槽，所述处理箱的下侧壁连接有支撑杆，所述支撑杆的下侧壁连接有第一滑块，所述第一滑块与第一滑槽滑动连接。
优选的，所述安装槽的两侧壁开设有相对称的第二滑槽，所述连接杆的两侧壁连接有相对称的第二滑块，所述第二滑块与第二滑槽滑动连接。
优选的，所述第一转杆与第二转杆与处理箱连接处均开设有环形卡槽，所述第一转杆和第二转杆均通过环形卡片与环形卡槽转动连接。
优选的，所述处理箱的上侧壁设有进料口。
与现有技术相比，本发明提供了一种污水处理用消泡装置，具备以下有益效果：
1、该污水处理用消泡装置，通过设置驱动电机、凸轮、凸杆、滚轮、弹簧和连接杆，当需要对处理箱中的气泡进行处理时，启动驱动电机，驱动电机的输出端通过联轴器带动凸轮的转动，凸杆的一端转动连接有与凸轮相匹配的滚轮，故带动凸杆往前运动，处理箱另一侧连接有连接杆，故带动连接杆压缩弹簧，从而带动处理箱做往复运动，便于实现对处理箱内的气泡进行消除。
2、该污水处理用消泡装置，通过第一驱动电机、第一转杆、第二转杆、主动齿轮、从动齿轮、第一搅拌桨和第二搅拌桨，启动第一驱动电机，第一驱动电机的输出端通过联轴器带动第一转杆的转动，第一转杆上的主动齿轮与第二转杆上的从动齿轮相互啮合，故带动第二转杆的转动，主动齿轮与从动齿轮转向相反，故第一搅拌桨与第二搅拌桨的搅拌方向相反，使搅拌更加均匀，通过搅拌来实现对气泡的消除。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明结构简单，操作方便，通过处理箱的来回晃动以及处理箱内的均匀搅拌来实现对气泡的消除。
