申请日2017.08.30
公开(公告)日2018.04.17
IPC分类号C02F1/76; C02F1/50
摘要
本实用新型涉及一种污水处理系统氯片检查装置，包括用于存放氯片的氯片存放罐和提升装置，所述提升装置与所述氯片存放罐固定连接并使得所述氯片存放罐在竖直方向上移动，所述氯片存放罐为圆筒薄壁状且其上端敞口，所述氯片存放罐上设有使氯片与污水充分接触的流通结构。本实用新型的有益效果是：网状的氯片存放装置，增大了氯片和污水接触面积，提高了消毒效果;采用轮轴提升装置，非常节省体力，同时不需要巡检人员手直接接触提升绳，避免了提升绳上的污泥粘附到巡检人员手上。
权利要求书

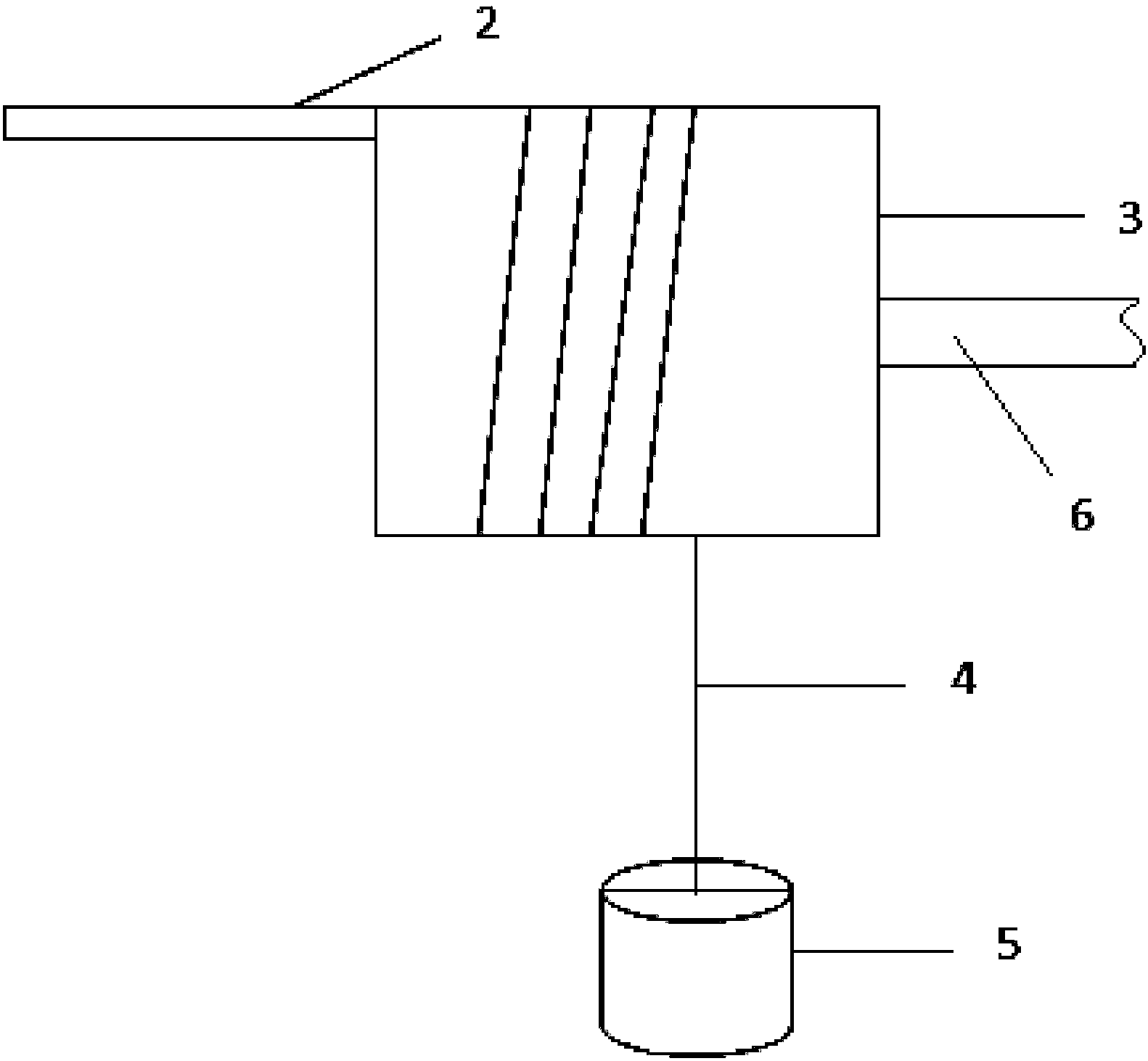

1.一种污水处理系统氯片检查装置，其特征在于，包括用于存放氯片的氯片存放罐(5)和提升装置，所述提升装置与所述氯片存放罐(5)固定连接并使得所述氯片存放罐(5)在竖直方向上移动，所述氯片存放罐(5)为圆筒薄壁状且其上端敞口，所述氯片存放罐(5)上设有使氯片与污水充分接触的流通结构。
2.根据权利要求1所述一种污水处理系统氯片检查装置，其特征在于，所述流通结构为均匀设在所述氯片存放罐(5)的侧壁和底壁上的多个圆孔(1)，污水通过所述圆孔(1)流入所述氯片存放罐(5)并与氯片充分接触。
3.根据权利要求1所述一种污水 处理系统氯片检查装置，其特征在于，所述提升装置由转动轮(3)、转轴(6)和提升绳(4)组成，所述转动轮(3)和转轴(6)转动连接，所述提升绳(4)缠绕在所述转动轮(3)外周且其一端与所述氯片存放罐(5)固定连接，所述转动轮(3)转动时，所述提升绳(4)缠绕在所述转动轮(3)外周的长度随之变化以使所述氯片存放罐(5)在竖直方向上移动。
4.根据权利要求3所述一种污水处理系统氯片检查装置，其特征在于，所述转动轮(3)的一侧靠近轮缘处固定连接有转动手柄(2)，推动所述转动手柄做圆周运动可使所述转动轮(3)绕所述转轴(6)转动。
5.根据权利要求2所述一种污水处理系统氯片检查装置，其特征在于，所述氯片存放罐(5)的圆柱直径为15cm-20cm，其高度为15cm-25cm，所述圆孔(1)直径为0.5cm-1.5cm。
6.根据权利要求4所述一种污水处理系统氯片检查装置，其特征在于，所述转动轮(3)直径为10cm-20cm,其长度为15cm-25cm;所述转动手柄(2)直径为3cm-5cm，其长度10cm-15cm。
7.根据权利要求4所述一种污水处理系统氯片检查装置，其特征在于，所述手柄(2)与所述转动轮(3)焊接固定。
8.根据权利要求3所述一种污水处理系统氯片检查装置，其特征在于，所述氯片存放罐(5)的上端开口处沿径向设有一横杆，所述提升绳(4)与所述横杆中部连接。
说明书
一种污水处理系统氯片检查装置
技术领域
本实用新型涉及一种水处理设备，尤其涉及一种污水处理系统氯片检查装置。
背景技术
天然气长输管道站场配置污水处理系统，用来处理站场产生的生活污水，系统主要包括好氧池、厌氧池、二沉池、污泥池、消毒池等。其中消毒池放置氯片进行消毒，巡检人员每天检查氯片情况，根据氯片使用情况进行补充添加，保证消毒池内氯片一直存在，以保证对污水的消毒效果。
现有技术的缺陷和不足：
1.站场消毒池氯片存放装置一般为简易的矿泉水瓶子等改装的，只有上部开口，与污水接触面积小，效果不好。
2.一般用绳绑在矿泉水瓶子上，检查氯片使用情况时需要将矿泉水瓶子从污水中提起来进行检查，查看氯片使用情况，用完后及时添加氯片。由于用于提升的绳一直在污水中浸泡，绳上会有一定污泥，在巡检人员用手拉绳的过程中污泥会粘附在手上，使用非常不方便。
实用新型内容
本实用新型所要解决的技术问题是提供一种污水处理系统氯片检查装置，网状的氯片存放装置，增大了氯片和污水接触面积，提高了消毒效果;采用轮轴提升装置，非常节省体力，同时不需要巡检人员手直接接触提升绳，避免了提升绳上的污泥粘附到巡检人员手上。
本实用新型解决上述技术问题的技术方案如下：一种污水处理系统氯片检查装置，包括用于存放氯片的氯片存放罐和提升装置，所述提升装置与所述氯片存放罐固定连接并使得所述氯片存放罐在竖直方向上移动，所述氯片存放罐为圆筒薄壁状且其上端敞口，所述氯片存放罐上设有使氯片与污水充分接触的流通结构。
本实用新型的有益效果是：网状的氯片存放装置，增大了氯片和污水接触面积，提高了消毒效果;采用轮轴提升装置，非常节省体力，同时不需要巡检人员手直接接触提升绳，避免了提升绳上的污泥粘附到巡检人员手上。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，所述流通结构为均匀设在所述氯片存放罐的侧壁和底壁上的多个圆孔，污水通过所述圆孔流入所述氯片存放罐并与氯片充分接触以增加氯片与污水的接触面积。
采用上述进一步方案的有益效果是，污水通过所述圆孔流入所述氯片存放罐与氯片充分接触以增加氯片与污水的接触面积，提高了消毒效果。
进一步，所述提升装置由转动轮、转轴和提升绳组成，所述转动轮和转轴转动连接，所述提升绳缠绕在所述转动轮外周并其一端与所述氯片存放罐固定连接，所述转动轮转动时，所述提升绳缠绕在所述转动轮外周的长度随之变化以使所述氯片存放罐在竖直方向上移动。
采用上述进一步方案的有益效果是，将旋转运动转换为直线运动，省力方便。
进一步，所述转动轮的一侧靠近轮缘处固定连接有转动手柄，推动所述转动手柄做圆周运动可使所述转动轮绕所述转轴转动。
采用上述进一步方案的有益效果是，转动轮的一侧靠近圆周处固定连接有转动手柄，转动手柄对转动轮所产生的力矩最大，推动转动手柄即可升降氯片存放罐以查看氯片使用情况，省力高效。
进一步，所述氯片存放罐的圆柱直径为15cm-20cm，其高度为15cm-25cm，所述圆孔直径为0.5cm-1.5cm。
采用上述进一步方案的有益效果是，氯片存放罐的圆柱直径为15cm-20cm，其高度为15cm-25cm的尺寸能满足污水处理系统的使用需求，圆孔直径0.5cm-1.5cm既能使氯片不从空中漏出来，又能保证污水与氯片充分接触，同时还方便观察氯片的使用情况。
进一步，所述转动轮直径为10cm-20cm,其长度为15cm-25cm;所述转动手柄直径为3cm-5cm，其长度10cm-15cm。
采用上述进一步方案的有益效果是，转动轮直径为10cm-20cm,其长度为15cm-25cm，在保证使用强度的情况下使得占用空间体积最小;转动手柄直径为3cm-5cm，其长度10cm-15cm，符合人手握住的尺寸，方便操作，符合人体工程学。
进一步，所述手柄与所述转动轮焊接固定。
采用上述进一步方案的有益效果是，焊接简单而牢固。
进一步,所述氯片存放罐的上端开口直径处还设有一横杆，所述提升绳与所述横杆中部连接。
采用上述进一步方案的有益效果是，使得氯片存放罐能够保持水平。
