申请日2017.08.26
公开(公告)日2018.05.01
IPC分类号B01D33/15; B01D33/80
摘要
本实用新型提供一种可减小过滤阻力的养猪场用污水处理装置，涉及xx领域。该可减小过滤阻力的养猪场用污水处理装置，包括污水处理装置本体，所述污水处理装置本体的下表面固定连接有支撑腿，所述污水处理装置本体的内壁两侧均固定连接有方块，所述方块的上表面放置有顶盖，所述顶盖的上表面固定连通有进水管。该可减小过滤阻力的养猪场用污水处理装置，通过设置了电机、转轴、第一轴承、旋转块和第一小孔，使养猪场用污水处理装置的过滤阻力减小，有效的解决了当前的养猪场用污水处理装置由于需要过滤，过滤时被过滤出的一些残渣会慢慢的提高了过滤的阻力，容易造成堵塞，降低了过滤的速率，从而提高了过滤花费时间的问题。
权利要求书

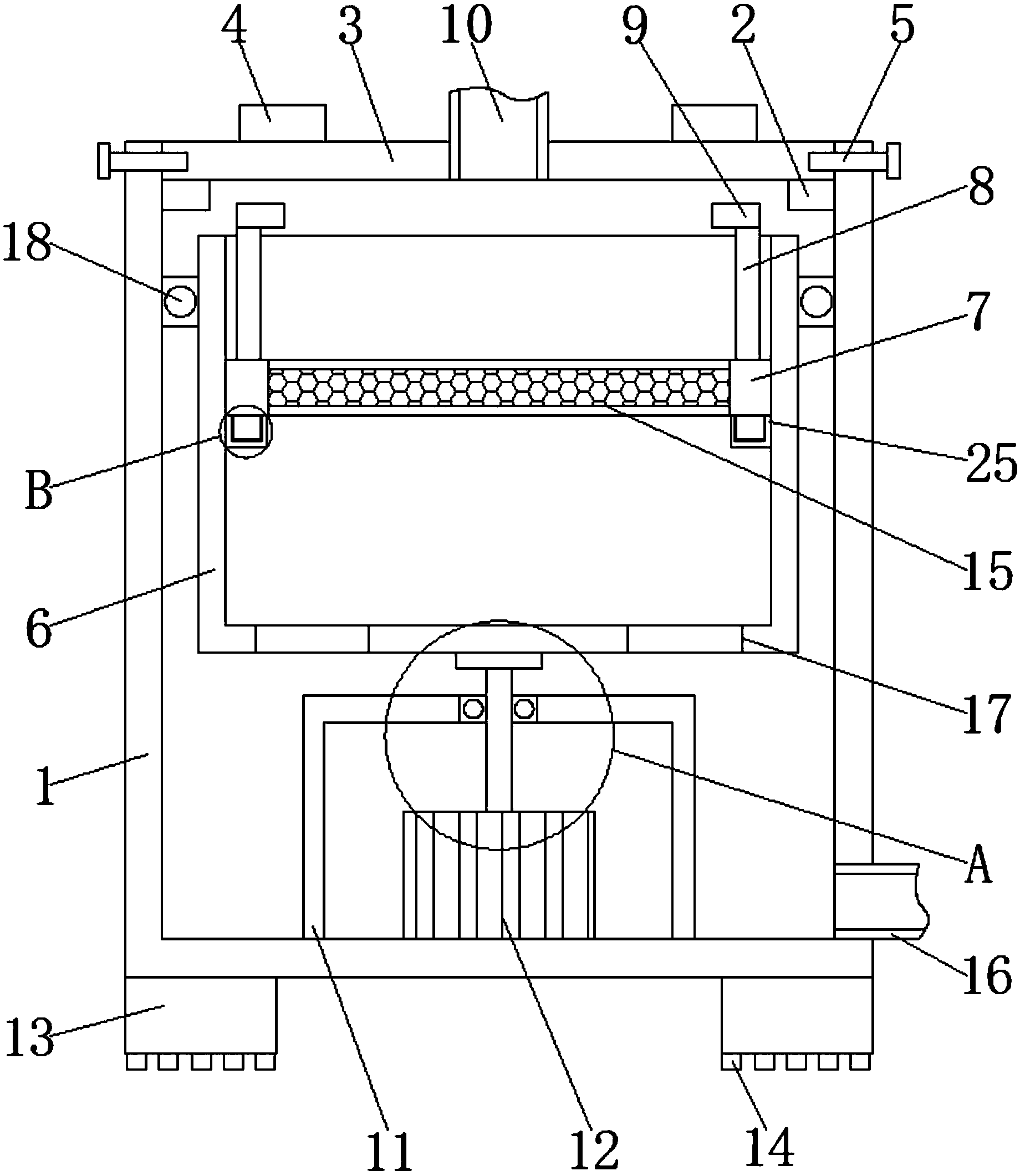

1.一种可减小过滤阻力的养猪场用污水处理装置，包括污水处理装置本体(1)，其特征在于：所述污水处理装置本体(1)的下表面固定连接有支撑腿(13)，所述污水处理装置本体(1)的内壁两侧均固定连接有方块(2)，所述方块(2)的上表面放置有顶盖(3)，所述顶盖(3)的上表面固定连通有进水管(10)，所述污水处理装置本体(1)的内部设置有过滤箱(6)，所述过滤箱(6)的内壁两侧均固定连接有固定块(25)，所述固定块(25)的上方放置有固定框(7)，所述固定框(7)的内框固定连接有过滤网(15);
所述污水处理装置本体(1)的内底壁分别固定连接有电机(12)和电机箱(11)，所述电机(12)位于电机箱(11)的内部，所述电机(12)的输出端通过联轴器固定连接有转轴(19)，所述电机箱(11)的内顶壁开设有第一小孔(20)，所述第一小孔(20)的内壁固定连接有第一轴承(21)，所述第一轴承(21)的内圈与转轴(19)套接，所述过滤箱(6)的下表面中央固定连接有旋转块(22)，所述转轴(19)远离电机(12)的一端贯穿第一小孔(20)并与旋转块(22)固定连接，所述污水处理装置本体(1)的内壁固定连接有第二轴承(18)，所述第二轴承(18)位于方块(2)的下方，所述第二轴承(18)的内圈与过滤箱(6)套接，所述过滤箱(6)的下表面两侧均开设有第二小孔(17)，所述污水处理装置本体(1)的内底壁右侧固定连通有出水管(16)。
2.根据权利要求1所述的一种可减小过滤阻力的养猪场用污水处理装置，其特征在于：所述污水处理装置本体(1)的两侧均设置有螺钉(5)，所述螺钉(5)的螺纹端贯穿污水处理装置本体(1)的侧面并延伸到顶盖(3)的内部。
3.根据权利要求1所述的一种可减小过滤阻力的养猪场用污水 处理装置，其特征在于：所述固定框(7)的上表面两侧均固定连接有拉杆(8)，所述拉杆(8)远离固定框(7)的一端固定连接有拉块(9)。
4.根据权利要求1所述的一种可减小过滤阻力的养猪场用污水处理装置，其特征在于：所述固定块(25)的上表面开设有凹槽(24)，所述固定框(7)的下表面固定连接有卡块(23)，所述卡块(23)远离固定框(7)的一侧延伸到凹槽(24)的内部。
5.根据权利要求1所述的一种可减小过滤阻力的养猪场用污水处理装置，其特征在于：所述顶盖(3)的上表面两侧均固定连接有提块(4)，所述提块(4)位于进水管(10)的两侧。
6.根据权利要求1所述的一种可减小过滤阻力的养猪场用污水处理装置，其特征在于：所述支撑腿(13)远离污水处理装置本体(1)的一端固定连接有防滑块(14)，所述防滑块(14)为橡胶块。
说明书
一种可减小过滤阻力的养猪场用污水处理装置
技术领域
本实用新型涉及养殖技术领域，具体为一种可减小过滤阻力的养猪场用污水处理装置。
背景技术
随着二十一世纪的到来，人们的生活水平不断提高，养殖业也逐渐兴起，其中养猪就属于养殖业的一种，猪通常是在养猪场内生长，而养猪场会产生很多的废水，这些废水随意倾倒会造成环境污染，因此人们创建了养猪场用污水处理装置。
当前的养猪场用污水处理装置由于需要过滤，过滤时被过滤出的一些残渣会慢慢的提高了过滤的阻力，容易造成堵塞，降低了过滤的速率，从而提高了过滤花费的时间。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种可减小过滤阻力的养猪场用污水处理装置，解决了上述背景技术中提到的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种可减小过滤阻力的养猪场用污水处理装置，包括污水处理装置本体，所述污水处理装置本体的下表面固定连接有支撑腿，所述污水处理装置本体的内壁两侧均固定连接有方块，所述方块的上表面放置有顶盖，所述顶盖的上表面固定连通有进水管，所述污水处理装置本体的内部设置有过滤箱，所述过滤箱的内壁两侧均固定连接有固定块，所述固定块的上方放置有固定框，所述固定框的内框固定连接有过滤网。
所述污水处理装置本体的内底壁分别固定连接有电机和电机箱，所述电机位于电机箱的内部，所述电机的输出端通过联轴器固定连接有转轴，所述电机箱的内顶壁开设有第一小孔，所述第一小孔的内壁固定连接有第一轴承，所述第一轴承的内圈与转轴套接，所述过滤箱的下表面中央固定连接有旋转块，所述转轴远离电机的一端贯穿第一小孔并与旋转块固定连接，所述污水处理装置本体的内壁固定连接有第二轴承，所述第二轴承位于方块的下方，所述第二轴承的内圈与过滤箱套接，所述过滤箱的下表面两侧均开设有第二小孔，所述污水处理装置本体的内底壁右侧固定连通有出水管。
优选的，所述污水处理装置本体的两侧均设置有螺钉，所述螺钉的螺纹端贯穿污水处理装置本体的侧面并延伸到顶盖的内部。
优选的，所述固定框的上表面两侧均固定连接有拉杆，所述拉杆远离固定框的一端固定连接有拉块。
优选的，所述固定块的上表面开设有凹槽，所述固定框的下表面固定连接有卡块，所述卡块远离固定框的一侧延伸到凹槽的内部。
优选的，所述顶盖的上表面两侧均固定连接有提块，所述提块位于进水管的两侧。
优选的，所述支撑腿远离污水处理装置本体的一端固定连接有防滑块，所述防滑块为橡胶块。
(三)有益效果
本实用新型提供了一种可减小过滤阻力的养猪场用污水处理装置，具备以下有益效果：
1、该可减小过滤阻力的养猪场用污水处理装置，通过设置了电机、转轴、第一轴承、旋转块和第一小孔，使养猪场用污水处理装置的过滤阻力减小，有效的解决了当前的养猪场用污水处理装置由于需要过滤，过滤时被过滤出的一些残渣会慢慢的提高了过滤的阻力，容易造成堵塞，降低了过滤的速率，从而提高了过滤花费时间的问题。
2、该可减小过滤阻力的养猪场用污水处理装置，通过设置了提块、拉块和拉杆，便于将固定框取出，方便对过滤网过滤出来的杂质进行清理，有效的解决了过滤网由于长期过滤，过滤出的杂质过多容易造成堵塞的问题。
