摘要
本实用新型公开了一种污水沉降池结构，针对刮渣板上的污泥会污染清水层的问题，提供了以下技术方案，包括水池，位于水池长度方向一侧底部的存污槽，以及位于存污槽上方的压板，与压板相接处的牵引链条，压板下方水池的内壁上设有进水槽，水池远离进水槽的内壁上设有出水槽，牵引链条上设有可被压板推入牵引链条内部的刮渣板，刮渣板以及牵引链条上的污泥可被压板上设有的软板刮落至存污槽内，减少了污泥被出水水槽带出水池的可能性，提高沉降的效果。
权利要求书
1.一种污水沉降池结构，包括水池(1)，所述水池(1)的长度方向一侧设有存污槽(2)，所述水池(1)侧壁上水平设有转轴(4)，多个所述转轴(4)的外围套设有牵引链条(5)，所述牵引链条(5)上垂直设有刮渣板(6)，其特征是：所述存污槽(2)底部设有排污口(3)，所述牵引链条(5)上设有供刮渣板(6)插入的刮渣板槽(51)，所述刮渣板(6)的长度方向两端设有凸块(64)，所述刮渣板槽(51)的内壁上设有用于限制凸块(64)滑出的挡块(511)，所述挡块(511)与凸块(64)之间固定连接有拉簧(63)，所述池壁上位于存污槽(2)上方污水层中固定连接有抵压刮渣板(6)以将刮渣板(6)收入牵引链条(5)的压板(11)。
2.根据权利要求1所述的污水沉降池结构，其特征是：所述刮渣板(6)远离牵引链条(5)一端设有轮轴(62)，轮轴(62)上设有滚轮(61)，所述滚轮(61)可相抵于水池(1)底部。
3.根据权利要求2所述的污水沉降池结构，其特征是：所述轮轴(62)与刮渣板(6)之间设有密封件。
4.根据权利要求1所述的污水沉降池结构，其特征是：所述压板(11)远离水池(1)的长度方向内壁一端与所述牵引链条(5)表面紧贴。
5.根据权利要求4所述的污水沉降池结构，其特征是：所述压板(11)贴近牵引链条(5)的一端卡接有软板(12)。
6.根据权利要求4所述的污水沉降池结构，其特征是：所述压板(11)遮盖在存污槽(2)上方与水池(1)内壁相连。
7.根据权利要求6所述的污水 沉降池结构，其特征是：所述水池(1)低于压板(11)处的壁边上设有进水槽(13)。
8.根据权利要求7所述的污水沉降池结构，其特征是：在远离所述进水槽(13)的水池(1)壁上的清水层中设有出水槽(14)。
说明书
污水沉降池结构
技术领域
本实用新型涉及一种污水处理装置，更具体地说，它涉及一种污水沉降池结构。
背景技术

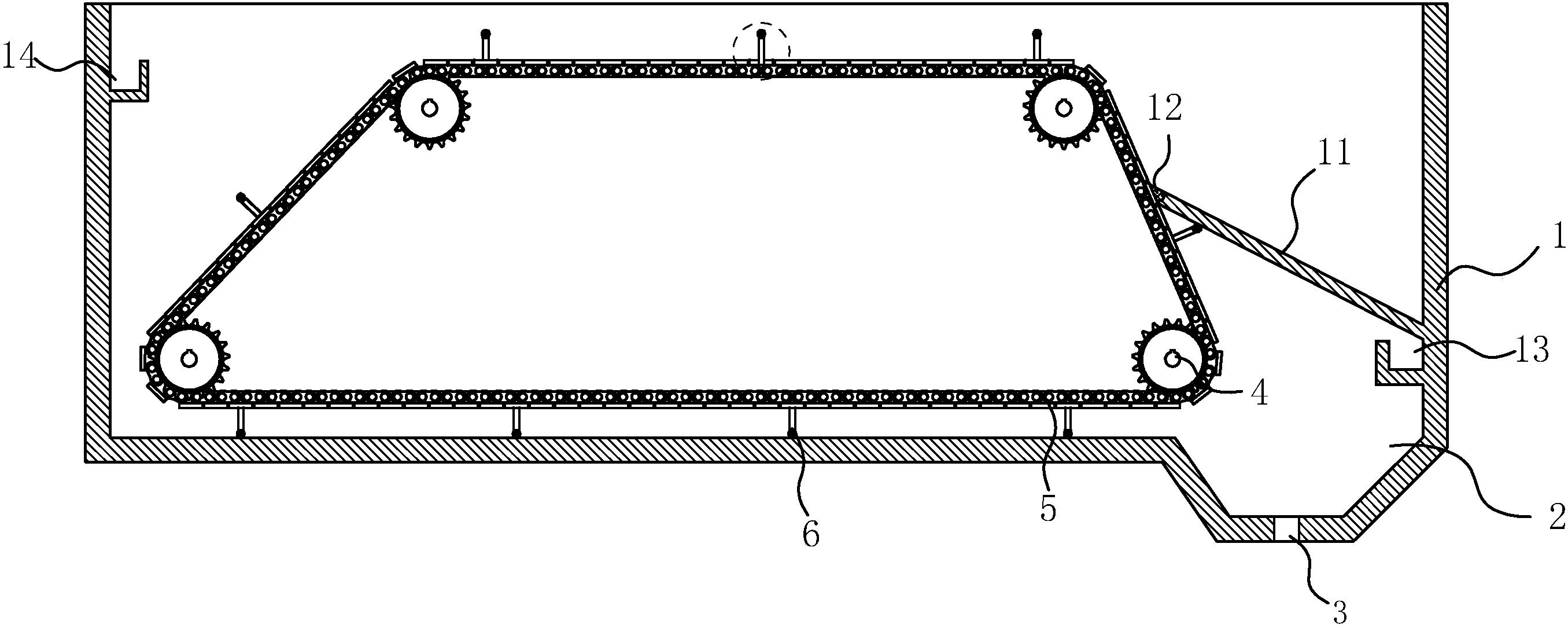

污水沉降池是一种通过沉淀来过滤水中污泥的污水处理装置，目前技术中对水中污泥的处理方式是，如图1所示，它包括水池1，在水池1的长度方向一侧设有存污槽2，通过在水池1中对污水的沉淀，污泥将逐步沉淀至水池1底部，清水将留在水池1的顶部，因此水池1中的水分为清水层与污水层。水池1的长度方向的侧壁的相同高度的清水层上分别设有进水槽13与出水槽14，水池1侧壁上水平设有多个转轴4，多个转轴4的外围套设有牵引链条5，牵引链条5上垂直设置有刮渣板6，牵引链条5带动刮渣板在竖直平面内6转动时，刮渣板6将池底沉淀的污泥刮入存污槽2。
这种污水沉降池结构将污泥刮入存污槽2，但是由于刮渣板6和牵引链条5在刮动污泥的过程中会粘有污泥，并且随着刮渣板6的运动将污泥从污水层带入清水层中，从而导致出水槽14在出水过程中，将污泥连同清水一同排除水池1，导致去除污泥的效果减弱。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种污水沉降池结构，具有提高去除污泥效果的优点。
为实现上述目的，本实用新型提供了如下技术方案：
一种污水沉降池结构，包括水池，所述水池的长度方向一侧设有存污槽，所述水池侧壁上水平设有转轴，多个所述转轴的外围套设有牵引链条，所述牵引链条上垂直设有刮渣板，所述存污槽底部设有排污口，所述牵引链条上设有供刮渣板插入的刮渣板槽，所述刮渣板的长度方向两端设有凸块，所述刮渣板槽的内壁上设有用于限制凸块滑出的挡块，所述挡块与凸块之间固定连接有拉簧，所述池壁上位于存污槽上方污水层中固定连接有抵压刮渣板以将刮渣板收入牵引链条的压板。
采用上述技术方案，刮渣板可以在压板的挤压下刮渣板槽中向牵引链条内部运动，即可将刮渣板上残存的污泥刮下来，由于刮渣板上凸块上设有拉簧，并且拉簧与刮渣板槽中的挡块相连，因此在向牵引链条内部远动时会受到拉簧的弹力，在通过压板后，压板不再挤压刮渣板，刮渣板因为拉簧的弹力而复位，从而达到不将刮渣板上残存的污泥带到水池上层的效果。
优选的，所述刮渣板远离牵引链条一端设有轮轴，轮轴上设有滚轮，所述滚轮可相抵于水池底部。
采用上述技术方案，将刮渣板与压板间的摩擦由滑动摩擦改为滚动摩擦，减少阻力，并且刮渣板可以将水池底部的污泥刮除干净。
优选的，所述轮轴与刮渣板之间设有密封件。
采用上述技术方案，密封轮轴与刮渣板可以防止水与污泥进入轮轴与刮渣板的缝隙内，以避免轮轴卡死导致的转动失效。
优选的，所述压板远离水池的长度方向内壁一端与所述牵引链条表面紧贴。
采用上述技术方案，压板可将刮渣板完全推入牵引链条，最大程度地避免刮渣板将污泥带入清水层。
优选的，所述压板贴近牵引链条的一端卡接有软板。
采用上述技术方案，压板将不仅可用于将刮渣板推入牵引链条，还可以通过软板与牵引链条的接触，将牵引链条上粘有的污泥刮下，减少进入清水层的污泥。
优选的，所述压板遮盖在存污槽上方与水池内壁相连。
采用上述技术方案，可将存污槽与存污槽上方的清水层隔开，即使污泥数量过多或因水流速度快而扬起，压板依然可以阻挡污泥进入清水层
优选的，所述水池低于压板处的壁边上设有进水槽。
采用上述技术方案，随进水槽进入的水及水中的污泥将主要汇集在水池底部的污水层。
优选的，在远离所述进水槽的水池壁上的清水层中设有出水槽。
采用上述技术方案，避免距离进水槽过进而吸入进水槽附近的污泥，并且由于处于清水层，可降低吸入污泥的数量。
综上所述，本实用新型具有以下有益效果：
1.有助于避免污泥被带入清水层，提高沉淀过滤效果;
2.由于将水池中的污水与清水有效分层，并且出入口处于不同层中，从而可以实现实时沉淀过滤，将进水，沉淀，出水同时进行，提高生产效率。
