申请日2017.08.11
公开(公告)日2018.03.09
IPC分类号C02F9/14
摘要
本实用新型气提回流式污水处理一体化设备涉及污水处理设备领域。其目的是为了提供一种缩短处理周期、效率高、结构简单、成本低、操作简便的气提回流式污水处理一体化设备。本实用新型气提回流式污水处理一体化设备，包括进水箱、缺氧池、氧化池和沉淀池，所述氧化池内设有气提回流装置，所述气提回流装置包括供气装置、充气管和回流管，所述供气装置向所述充气管供气，所述充气管与所述氧化池连通，所述充气管沿所述氧化池的底部向上延伸且所述充气管伸出所述氧化池的液面，所述回流管连接在所述充气管伸出所述氧化池的液面的位置，且所述回流管延伸到所述缺氧池。
权利要求书
1.一种气提回流式污水处理一体化设备，其特征在于：包括进水箱、缺氧池、氧化池和沉淀池，所述氧化池内设有气提回流装置，所述气提回流装置包括供气装置、充气管和回流管，所述供气装置向所述充气管供气，所述充气管与所述氧化池连通，所述充气管沿所述氧化池的底部向上延伸且所述充气管伸出所述氧化池的液面，所述回流管连接在所述充气管伸出所述氧化池的液面的位置，且所述回流管延伸到所述缺氧池。
2.根据权利要求1所述的气提回流式污水处理一体化设备，其特征在于：所述供气装置上设有向所述充气管供气的鼓气组件和若干个向所述氧化池内供气的充气组件。
3.根据权利要求2所述的气提回流式污水处理一体化设备，其特征在于：所述充气组件的安装高度低于所述鼓气组件的高度。
4.根据权利要求1所述的气提回流式污水处理一体化设备，其特征在于：所述缺氧池包括缺氧一池和缺氧二池，所述缺氧一池与所述进水箱连通，所述缺氧二池与所述氧化池连通。
5.根据权利要求4所述的气提回流式污水处理一体化设备，其特征在于：所述缺氧一池和所述缺氧二池底部连通。
6.根据权利要求5所述的气提回流式污水 处理一体化设备，其特征在于：所述氧化池与所述缺氧二池顶部连通。
7.根据权利要求1或6所述的气提回流式污水处理一体化设备，其特征在于：所述氧化池包括接触氧化一池和接触氧化二池，所述接触氧化一池与所述缺氧池连通，所述接触氧化二池与所述沉淀池连通。
8.根据权利要求7所述的气提回流式污水处理一体化设备，其特征在于：所述接触氧化一池和所述接触氧化二池底部连通。
9.根据权利要求1所述的气提回流式污水处理一体化设备，其特征在于：所述氧化池与所述沉淀池顶部和底部同步连通。
说明书
气提回流式污水处理一体化设备
技术领域
本实用新型涉及污水处理设备领域，特别是涉及一种气提回流式污水处理一体化设备。
背景技术
目前，随着农村人们生活水平的提高和工农业的发展产生了大量的生活生产废水，不仅严重破坏了当地的生态环境，同时也造成了资源的极大浪费。在过去的几十年中，人们在农村污水治理方面积累了大量的实践经验，同时也研发了各种各样的高效污水处理方法。
常规的污水处理方法是以生化法为主，即活性污泥法和生物膜法两大法，其中活性污泥法是目前世界上各国应用最广泛的一种二级生物处理工艺。活性污泥法工艺主要是去除有机污染物，而随着工业与科技的进一步发展，脱氮除磷也成了污水处理中不可或缺的技术关键，其处理工艺为污水先经格栅、调节池、沉砂池、初沉池预处理后进入曝气池，曝气池出水进入二沉池中进行泥水分离，上清出水经氯或紫外消毒等处理后排放，其污水处理过程中产生的剩余污泥通常脱水后外运处置。
传统的活性污泥法利用二沉池进行污泥与水分离，并通过回流泵、回流管道等机械设备将大部分污泥再回流入曝气池，二沉池出水经氯或紫外消毒等处理后排放，剩余污泥通常脱水后外运处置。
但是，污水厂若不深度处理其出水水质，往往达不到较高的排放标准进行回流，会破坏污泥絮体结构及活性，降低了处理效率，延长了污水处理周期，而且增大了设备投资。通常污水厂出水通过紫外消毒只能在短时间内杀死细菌，而氯消毒则会带来一定的副产物。而且，目前国内的脱水设备只能将污泥脱水到含水率左右，污泥内细胞水仍然存在。剩余污泥如果脱水后外运填埋，不仅要花费高额的外运费用，而且填埋会占用一定土地，并不是一种经济有效的处理方法，不符合当前的环保要求。
实用新型内容
本实用新型要解决的技术问题是提供一种缩短处理周期、效率高、结构简单、成本低、操作简便的气提回流式污水处理一体化设备。

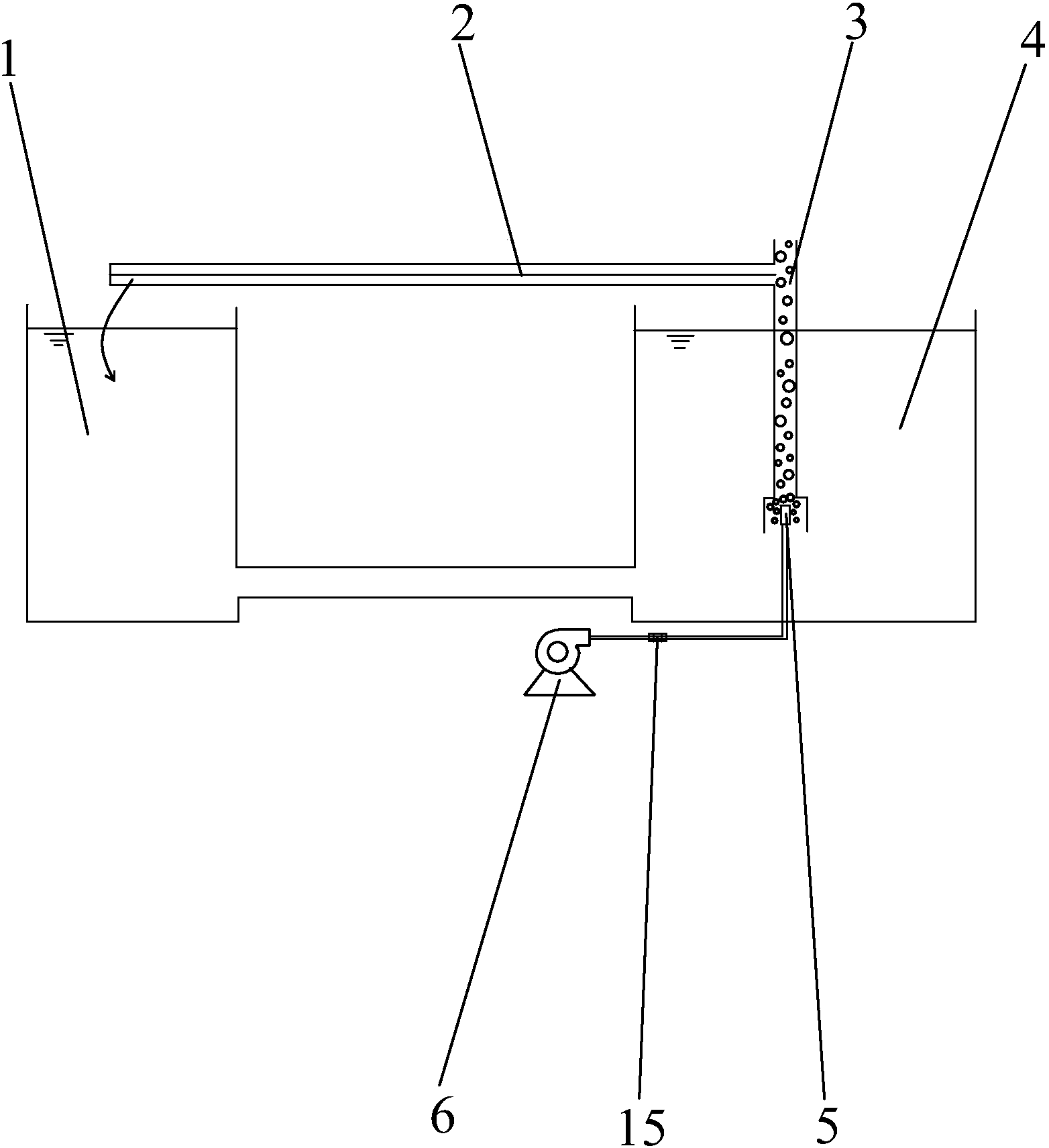

本实用新型气提回流式污水处理一体化设备，包括进水箱、缺氧池、氧化池和沉淀池，所述氧化池内设有气提回流装置，所述气提回流装置包括供气装置、充气管和回流管，所述供气装置向所述充气管供气，所述充气管与所述氧化池连通，所述充气管沿所述氧化池的底部向上延伸且所述充气管伸出所述氧化池的液面，所述回流管连接在所述充气管伸出所述氧化池的液面的位置，且所述回流管延伸到所述缺氧池。
本实用新型气提回流式污水处理一体化设备，其中所述供气装置上设有向所述充气管供气的鼓气组件和若干个向所述氧化池内供气的充气组件。
本实用新型气提回流式污水处理一体化设备，其中所述充气组件的安装高度低于所述鼓气组件的高度。
本实用新型气提回流式污水处理一体化设备，其中所述缺氧池包括缺氧一池和缺氧二池，所述缺氧一池与所述进水箱连通，所述缺氧二池与所述氧化池连通。
本实用新型气提回流式污水处理一体化设备，其中所述缺氧一池和所述缺氧二池底部连通。
本实用新型气提回流式污水处理一体化设备，其中所述氧化池与所述缺氧二池顶部连通。
本实用新型气提回流式污水处理一体化设备，其中所述氧化池包括接触氧化一池和接触氧化二池，所述接触氧化一池与所述缺氧池连通，所述接触氧化二池与所述沉淀池连通。
本实用新型气提回流式污水处理一体化设备，其中所述接触氧化一池和所述接触氧化二池底部连通。
本实用新型气提回流式污水处理一体化设备，其中所述氧化池与所述沉淀池顶部和底部同步连通。
本实用新型气提回流式污水处理一体化设备与现有技术不同之处在于：本实用新型气提回流式污水处理一体化设备，包括进水箱、缺氧池、氧化池和沉淀池，厌氧发酵后的上清液进入进水箱，并沿进水箱进入缺氧池，进行厌氧降解，缺氧池出水进入氧化池，通过在氧化池中布置多孔悬浮填料，在填料表面充斥着大量的好氧活性微生物，同时在填料表面形成微好氧与微厌氧环境，在微空间内形成硝化与反硝化反应，利用微生物的新陈代谢作用，将厌氧不能去除或没有来得及去除的COD大量的无机化;同时，供气装置向氧化池内供气，充气管内填充气体，充气管内的气液充分混合形成水气乳状液体，当充气管内的水气乳状液体流动到回流管的高度时，水气乳状液体进行气液分离，液体随回流管回流到缺氧池内，防止液体外溢，形成稳定的循环回流系统，保证污水处理更加充分。
