污泥冷冻设备

　　申请日2018.10.09

　　公开(公告)日2018.12.07

　　IPC分类号C02F11/12; C02F11/20

　　摘要

　　本发明属于环保领域，具体涉及一种污泥冷冻设备，包括冷冻箱、推杆箱、冷却管、水分传感器，控制部根据污泥含水量的下降幅度，加大制冷装置的运行功率，当制冷设备已达到额定功率时，通过打开不同的出口，改变污泥在冷冻箱中的运动路线，使污泥的运动路线变得更长，延长污泥在冷冻箱中冷冻的时间，本设备根据污泥的含水量在规定的流程内的下降幅度，调整制冷装置的运行功率和污泥在冷冻箱中的运动路径，从而使污泥能够达到最佳的冷冻效果，避免了能源的浪费，节能环保。

　　权利要求书

　　1.一种污泥冷冻设备，其特征在于，其根据待处理污泥的本身属性和处理进程，动态地调整冷冻处理的参数，使处理效果好，节能环保。

　　2.一种污泥冷冻设备，其包括冷冻部，多个水分传感器和控制部，其特征在于，

　　所述冷冻部由冷冻箱，冷却组件和推杆箱组成，其中：

　　所述冷冻箱包括：

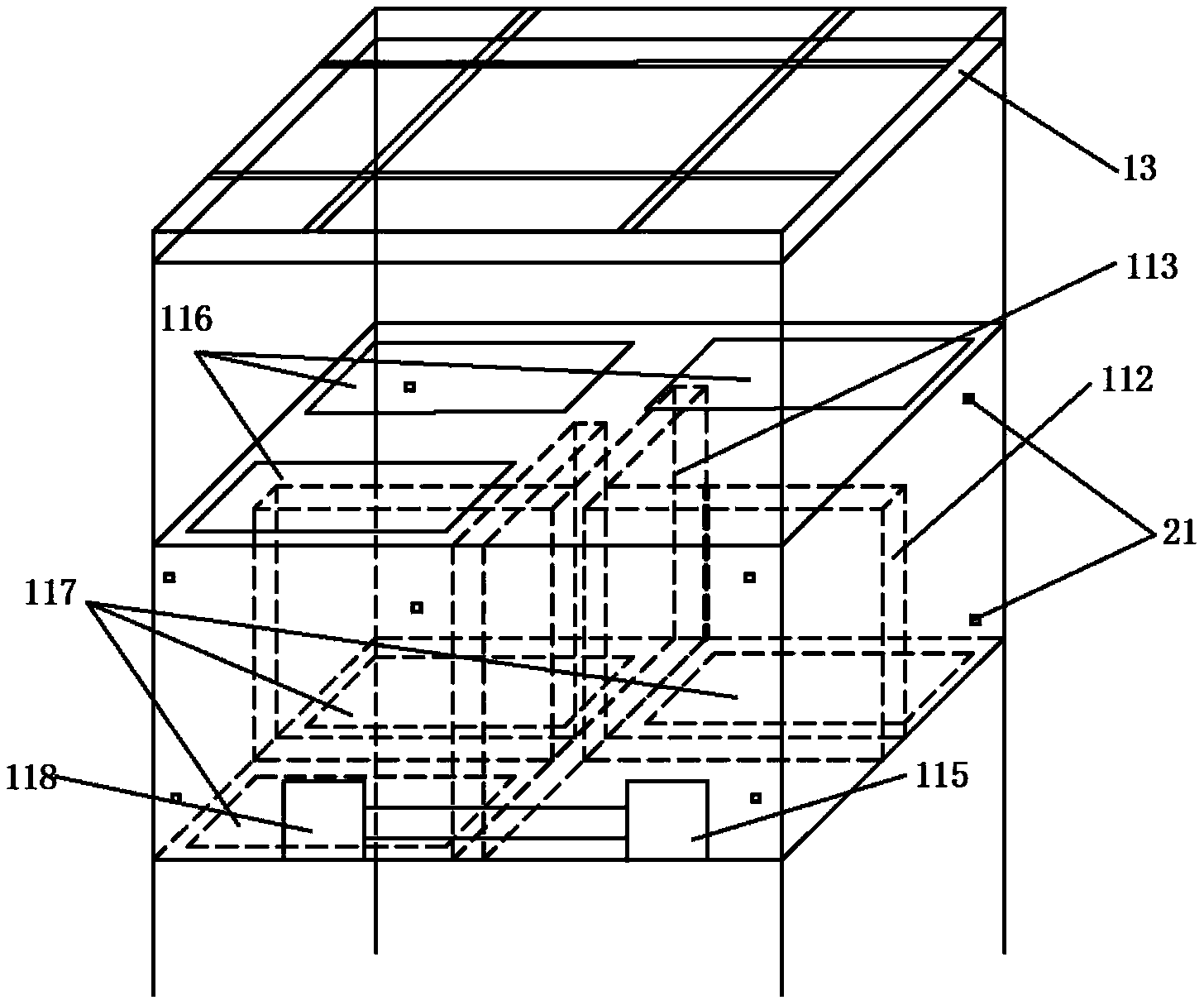

　　箱体，其通过下方的支架固定在地面，箱体的侧面设置有污泥入口，箱体的上表面设置有多个推杆孔，每个推杆孔的正下方的箱体外表面均设置有一个污泥出口，每个污泥出口均安装有用于控制污泥出口的开闭的电动闸门;污泥入口的左侧设置有回流口，回流口上安装有用于控制回流口的开闭的电动闸门，回流口与污泥入口之间用管道连接;

　　第一隔板，其横向放置于箱体内;

　　第二隔板，其纵向放置于箱体内，与第一隔板将箱体分成污泥入口段，冷冻初段，中段，末段四个区域;

　　所述冷却组件包括冷却管和制冷机，多个冷却管从上至下等间距的安装在第二隔板两侧，管内流通有冷媒;

　　所述推杆箱设置在冷冻箱上方，其具有多个推杆，每个推杆孔正上方设有一个推杆;

　　污泥进入污泥入口后，按默认的第一路径进行流动，所述第一路径是指污泥进入污泥入口段，依靠后续污泥的推动沿第一隔板上升至上方的流通口，进入冷冻初段，冷冻完成的污泥被推杆经位于冷冻初段的污泥出口推出;

　　所述多个水分传感器分为上、下两排等间距设置在箱体的内壁上，用于实时测量冷冻箱中污泥的含水量;

　　当污泥通过位于隔板上方的流通口，进入下一区域，水分传感器测得污泥含水量的下降幅度小于规定值，且制冷机运行功率未达到额定功率时，控制部控制制冷机达到额定功率，使冷却管中冷媒的输送量加大，冷媒温度下降，以加快污泥的冷冻;

　　当水分传感器测得污泥含水量的下降幅度小于规定值，且制冷机运行功率已达到额定功率时，控制部使污泥按冷冻路径更长的第二路径进行流动，以增加污泥在冷冻箱中的冷冻时间，所述第二路径是指污泥通过第二隔板上方的流通口进入冷冻中段，再由流通口进入冷冻末段，最后，冷冻完成的污泥被推杆经位于冷冻末段底污泥出口推出;

　　若污泥进入冷冻末段后，水分传感器测得的污泥含水量仍然高于系统标准值，控制部控制回流口的电动闸门开启，使污泥从回流口中流出，通过管道回流至污泥入口处，重新进入冷冻箱中进行冷冻。

　　说明书

　　污泥冷冻设备

　　技术领域

　　本发明属于环保领域，特别涉及一种污泥冷冻设备。

　　背景技术

　　采用冷冻方法对污泥进行前期预处理，污泥经过反复冷冻后可破坏污泥与水的结合力和破坏胶体的结构，脱水速度比冷冻前高几十倍。

　　发明内容

　　本发明提供了一种节能的污泥冷冻设备，其能够根据待处理污泥的本身属性和处理进程，动态地调整冷冻处理的参数，使处理效果好，节能环保。

　　其包括冷冻部，多个水分传感器和控制部，
