申请日2017.08.11
公开(公告)日2018.03.23
IPC分类号B01D35/147
摘要
本实用新型公开了一种用于水处理的流控筒，它涉及水处理技术领域;所述碳棒的上端安装有碳棒上盖，所述碳棒的下端安装有碳棒下盖，所述碳棒上端的安装柱上套接有弹簧，所述弹簧上安装有顶出开关，所述碳棒穿接在上筒的内部，所述下筒安装在上筒的下端，所述顶出开关的底部设置有配合槽，所述上筒上设置有配合凸起，所述配合槽与配合凸起相配合;本实用新型能实现快速推开进出水开关，且效率高，且能实现快速复位，使用方便，操作简便。
权利要求书

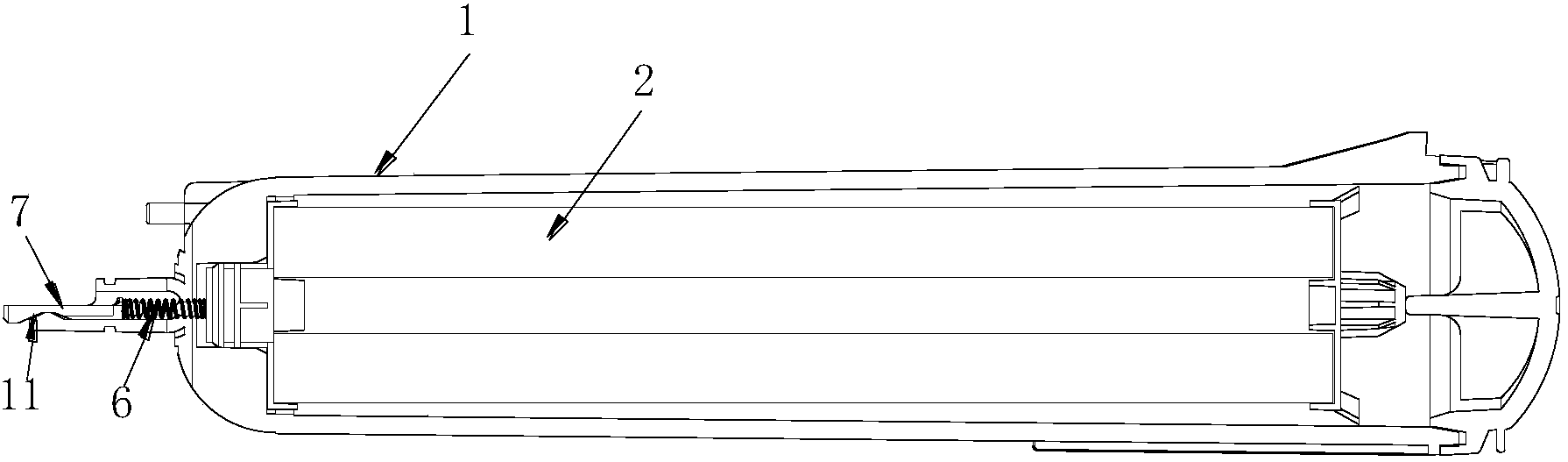

1.一种用于水处理的流控筒，其特征在于：它包含上筒、碳棒、碳棒下盖、下筒、碳棒上盖，它还包含弹簧、顶出开关;所述碳棒的上端安装有碳棒上盖，所述碳棒的下端安装有碳棒下盖，所述碳棒上端的安装柱上套接有弹簧，所述弹簧上安装有顶出开关，所述碳棒穿接在上筒的内部，所述下筒安装在上筒的下端，所述顶出开关的底部设置有配合槽，所述上筒上设置有配合凸起，所述配合槽与配合凸起相配合。
2.根据权利要求1所述的一种用于水处理的流控筒，其特征在于：所述配合凸起为梯形，其两端均设置有导向台。
说明书
一种用于水处理的流控筒
技术领域：
本实用新型涉及一种用于水 处理的流控筒，属于水处理技术领域。
背景技术：
现有的流控筒在进出水时是通过斜面实现导向，如现有专利号为200480011074.X的专利，其通过斜面导向实现推开进出水开关，作用力较大，在推开时费力，导致磨损而无法推开进出水开关。
实用新型内容：
针对上述问题，本实用新型要解决的技术问题是提供一种用于水处理的流控筒。
本实用新型的一种用于水处理的流控筒，它包含上筒、碳棒、碳棒下盖、下筒、碳棒上盖，它还包含弹簧、顶出开关;所述碳棒的上端安装有碳棒上盖，所述碳棒的下端安装有碳棒下盖，所述碳棒上端的安装柱上套接有弹簧，所述弹簧上安装有顶出开关，所述碳棒穿接在上筒的内部，所述下筒安装在上筒的下端，所述顶出开关的底部设置有配合槽，所述上筒上设置有配合凸起，所述配合槽与配合凸起相配合。
作为优选，所述配合凸起为梯形，其两端均设置有导向台。
与现有技术相比，本实用新型的有益效果为：能实现快速推开进出水开关，且效率高，且能实现快速复位，使用方便，操作简便。
