申请日2018.01.19
公开(公告)日2018.09.04
IPC分类号E03F5/04; E03F5/14; E03F1/00
摘要
本实用新型公开了一种用于住宅楼阳台污水截流改造的浮力控制截流装置。它包括浮力控制装置;井体中部设与上游雨水流入口、下游雨水排出口，该排出口晴天时关闭;井体下部设与污水管道连接的管道口，该管道口晴天时开启;浮力控制装置包括浮力材料、浮力定位上隔板、浮力定位下隔板、侧挡板、下挡板;浮力材料设在浮力定位上隔板、浮力定位下隔板之间;浮力材料下方与可挡住与污水管道连接的管道口的下挡板连接;浮力材料一侧与可挡住下游雨水排出口的侧挡板连接。本实用新型采用截流的思路，在雨水管道下游新建一座浮力控制截流井，就近接入污水管网，通过浮力控制装置达到晴天污水不下河的目的。该装置适合用在住宅小区南侧阳台截污改造上。
权利要求书

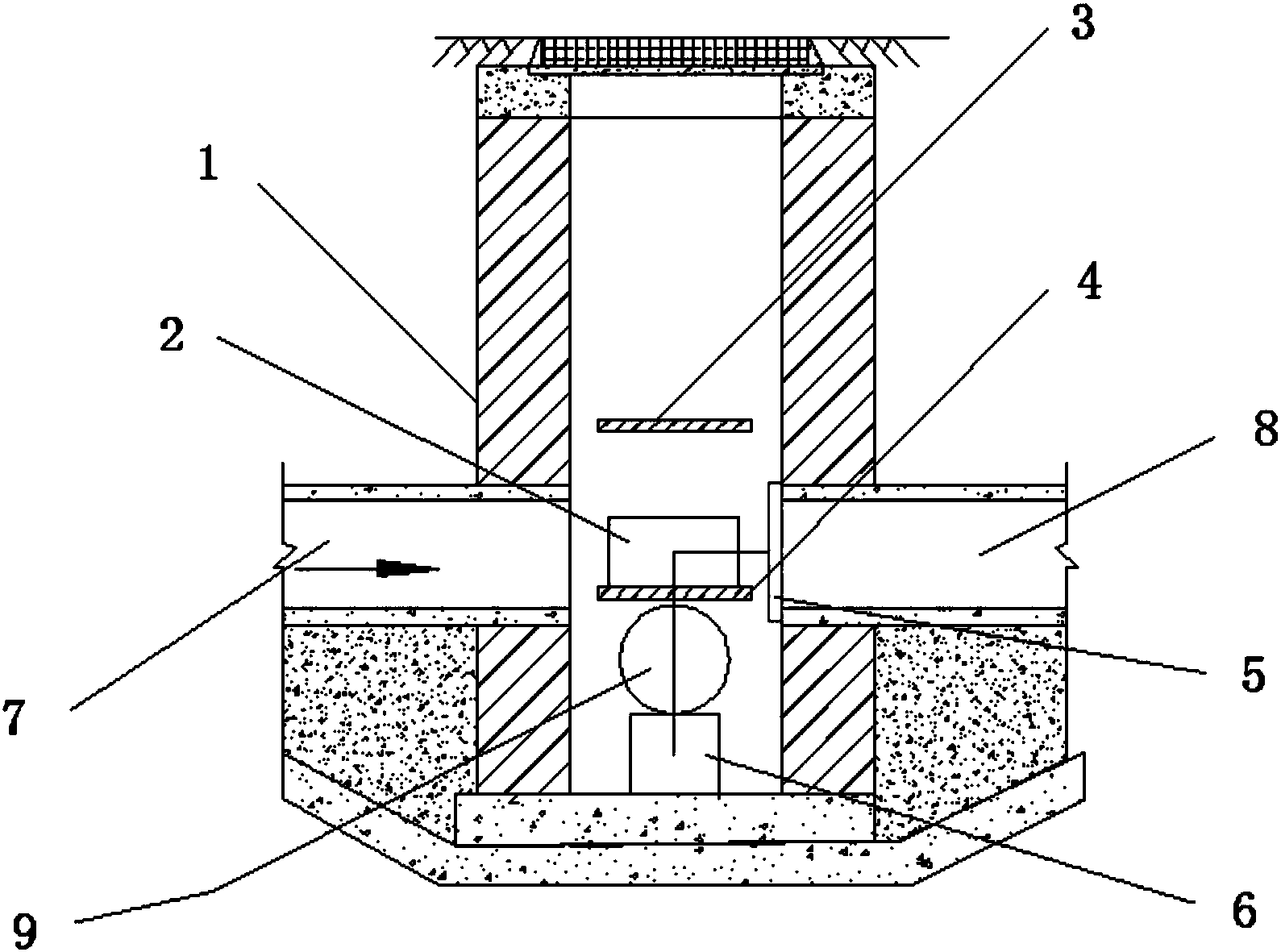

1.一种用于住宅楼阳台污水截流改造的浮力控制截流装置，其特征在于，该装置包括浮力控制截流井;所述浮力控制截流井包括一个井体，在井体内设有浮力控制装置;在井体中部一侧设有与雨水管道即住宅楼建筑南侧雨水接户管连接的上游雨水流入口，另一侧设有与下游雨水管道连接的下游雨水排出口，该排出口晴天时关闭;在井体下部设有与污水管道即截流管道连接的管道口，该管道口晴天时开启;所述浮力控制装置包括浮力材料、浮力定位上隔板、浮力定位下隔板、侧挡板、下挡板;浮力定位上隔板、浮力定位下隔板固定在井体的内侧壁上;所述浮力材料是由低密度高强度聚合物基固体材料制成的可浮起的大块状物体;所述浮力材料设置在浮力定位上隔板、浮力定位下隔板之间;所述浮力材料通过穿过浮力定位下隔板的连接件与位于浮力材料下方且靠近与污水管道连接的管道口的下挡板连接，下挡板的大小可以挡住与污水管道连接的管道口;所述浮力材料一侧通过连接件与靠近下游雨水排出口的侧挡板连接，侧挡板的大小可以挡住下游雨水排出口。
2.如权利要求1所述的用于住宅楼阳台污水截流改造的浮力控制截流装置，其特征在于，所述浮力控制截流井设置在住宅楼建筑南侧阳台污水排入的雨水管道即住宅楼建筑南侧雨水接户管的下游，该浮力控制截流井的上游雨水流入口与住宅楼建筑南侧雨水接户管连接，该浮力控制截流井的下游雨水排出口与下游雨水管道连接;该浮力控制截流井在井体下部通过与污水管道连接的管道口与污水管道连接。
3.如权利要求2所述的用于住宅楼阳台污水截流改造的浮力控制截流装置，其特征在于，在所述浮力控制截流井上游的雨水管道上设有格栅井。
4.如权利要求1、2或3所述的用于住宅楼阳台污水截流改造的浮力控制截流装置，其特征在于，所述连接件为连接杆或钢丝、钢索。
说明书
一种用于住宅楼阳台污水截流改造的浮力控制截流装置
技术领域
本实用新型属于建筑排水技术领域，涉及一种用于住宅楼阳台污水截流改造的浮力控制截流装置。
背景技术
根据调查，在新《住宅设计规范》未实施之前，已建住宅小区南面阳台基本未设置雨污分流系统，以洗衣污水为主的阳台污水进入雨水管道，最终排入水体;洗衣污水具有流量大，富含LAS、磷、氮等特征，是加剧水体黑臭的重要影响因素。
目前，主要解决措施是在住宅楼南侧新建污水管道，并新增立管来起到雨污彻底分流的效果，但这种设计施工方案弊端明显，其一、增加立管，工程量大，障碍物多且高空作业，施工难度大;其二、阳台南面新建污水管道，施工工程量大，投入成本高，且对小区居民生活造成很大影响。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种能解决上述问题的用于住宅楼阳台污水截流改造的浮力控制截流装置。
本实用新型的技术方案如下：
一种用于住宅楼阳台污水截流改造的浮力控制截流装置，该装置包括浮力控制截流井;所述浮力控制截流井包括一个井体，在井体内设有浮力控制装置;在井体中部一侧设有与雨水管道(即住宅楼建筑南侧雨水接户管)连接的上游雨水流入口，另一侧设有与下游雨水管道连接的下游雨水排出口(该排出口晴天时关闭);在井体下部设有与污水管道(即截流管道)连接的管道口(该管道口晴天时开启);所述浮力控制装置包括浮力材料、浮力定位上隔板、浮力定位下隔板、侧挡板、下挡板;浮力定位上隔板、浮力定位下隔板固定在井体的内侧壁上;所述浮力材料是由低密度高强度聚合物基固体材料制成的可浮起的大块状物体;所述浮力材料设置在浮力定位上隔板、浮力定位下隔板之间;所述浮力材料通过穿过浮力定位下隔板的连接件与位于浮力材料下方且靠近与污水管道连接的管道口的下挡板连接，下挡板的大小可以挡住与污水管道连接的管道口;所述浮力材料一侧通过连接件与靠近下游雨水排出口的侧挡板连接，侧挡板的大小可以挡住下游雨水排出口。
进一步地，所述浮力控制截流井设置在住宅楼建筑南侧阳台污水排入的雨水管道(即住宅楼建筑南侧雨水接户管)下游，该浮力控制截流井的上游雨水流入口与雨水管道(即住宅楼建筑南侧雨水接户管)连接，该浮力控制截流井的下游雨水排出口与下游雨水管道连接;该浮力控制截流井在井体下部通过与污水管道连接的管道口与污水管道(即截流管道)连接，可并入污水管网。
进一步地，在所述浮力控制截流井上游的雨水管道上设有格栅井。
进一步地，所述连接件为连接杆或其它硬质材料做成的绳索(如钢丝、钢索等)。
本实用新型的用于住宅楼阳台污水截流改造的浮力控制截流装置中的浮力控制装置的控制原理：利用浮力作为动力，平时下游雨水排出口常闭，与污水管道连接的管道口常开;下雨时段，随着流量的增加，当液位上升到计算值，下游雨水排出口由关闭状态变成开启状态，与污水管道连接的管道口由开启状态变成关闭状态。
本实用新型的有益效果：
本实用新型的用于住宅楼阳台污水截流改造的浮力控制截流装置，采用截流的思路，在雨水管道下游新建一座浮力控制截流井，就近接入污水管网，通过浮力控制装置，达到了晴天污水不下河的目的。该浮力控制截流井适合用在住宅楼的阳台污水管道改造上。
本实用新型的用于住宅楼阳台污水截流改造的浮力控制截流装置，具有以下优势：
1、该浮力控制截流井用于阳台污水改造，与传统的新建管道相比，具有投入成本低，对小区造成影响小的优势。
2、该浮力控制截流井是在传统截流井的基础上加以改进，具有截流更加精确的优势。
3、该浮力控制截流井利用浮力的自动控制原理，具有管理简单的优势。
