申请日2018.12.29
公开(公告)日2019.03.08
IPC分类号B01D24/22; B01D24/46
摘要
本发明涉及污水处理技术领域，尤其是一种可移动污水处理用滤砂装置，包括底板，所述底板的上方设有机体，所述机体的上方设有顶盖，所述顶盖的上方设有进水管道，所述机体的内壁上设有限位块，所述圆筒的下端贯穿顶盖并延伸进去设置在锥形斗的下端，所述圆筒的上端通过连接框连接有电机，所述转轴的侧面设有螺旋叶片，所述机体的一侧底板的上方设有收集盒，所述收集盒的底部设有限位机构，所述圆筒的一侧设有倾斜筒，所述倾斜筒的一端设置在收集盒的上方。此装置设计合理，方便操作，便于对污水中的砂石进行过滤，防止砂石影响对污水的过滤，同时此装置方便移动，方便工作人们对此装置的位置进行调节，进而方便人们进行使用。
权利要求书

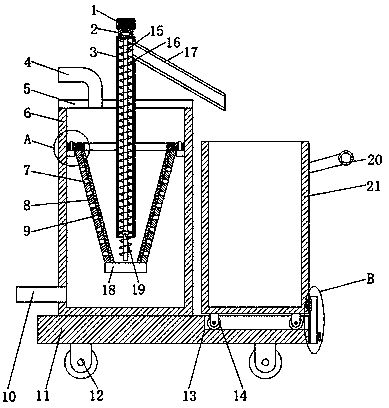

1.一种可移动污水处理用滤砂装置，包括底板(11)，其特征在于，所述底板(11)的上方设有机体(6)，所述机体(6)的上方设有顶盖(5)，所述顶盖(5)的上方设有进水管道(4)，所述机体(6)的内壁上设有限位块(24)，所述限位块(24)的上方设有固定环(25)，所述限位块(24)的一侧固定环(25)的底部固定有锥形斗(8)，所述锥形斗(8)的下端设有安装板(18)，所述锥形斗(8)的表面设有出水孔(7)，所述锥形斗(8)的内壁上设有过滤网(9)，所述锥形斗(8)的下方机体(6)的一侧设有出水管(10)，所述顶盖(5)的上方设有圆筒(3)，所述圆筒(3)的下端贯穿顶盖(5)并延伸进去设置在锥形斗(8)的下端，所述圆筒(3)的上端通过连接框(2)连接有电机(1)，所述圆筒(3)内放置有转轴(15)，所述转轴(15)的上端贯穿圆筒(3)的顶部与电机(1)的输出轴固定连接，所述转轴(15)的侧面设有螺旋叶片(16)，所述机体(6)的一侧底板(11)的上方设有收集盒(21)，所述收集盒(21)的底部设有限位机构，所述圆筒(3)的一侧设有倾斜筒(17)，所述倾斜筒(17)的一端设置在收集盒(21)的上方。
2.根据权利要求1所述的一种可移动污水处理用滤砂装置，其特征在于，所述限位机构包括对称设置在底板(11)上方的滑槽(13)，所述收集盒(21)的底部设有与滑槽(13)对应的滚轮(14)，并且滚轮(14)位于滑槽(13)内，所述底板(11)的一侧设有固定柱(29)，所述固定柱(29)的一端设有限位板(28)，所述固定柱(29)上套设有活动板(27)，所述活动板(27)的一侧与收集盒(21)的一侧均设有磁铁(26)，并且磁铁(26)相互吸合。
3.根据权利要求1所述的一种可移动污水处理用滤砂装置，其特征在于，所述固定环(25)上设有定位孔(23)，所述限位块(24)的上方设有与定位孔(23)对应的定位块(22)，并且定位块(22)位于定位孔(23)内。
4.根据权利要求1所述的一种可移动污水处理用滤砂装置，其特征在于，所述圆筒(3)下端的内壁上固定有支架(19)，所述转轴(15)贯穿支架(19)。
5.根据权利要求1所述的一种可移动污水处理用滤砂装置，其特征在于，所述收集盒(21)的一侧设有扶手(20)。
6.根据权利要求1所述的一种可移动污水处理用滤砂装置，其特征在于，所述底板(11)的底部等距设有多个车轮(12)，并且车轮(12)为带刹车机构的万向车轮。
说明书
一种可移动污水处理用滤砂装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种可移动污水处理用滤砂装置。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现有技术中，大多污水中含砂量较高，难以正常供应后续的污水处理流程，从而影响污水的处理，同时现有的装置不方便移动，进而不方便人们进行使用，为此我们提出了一种可移动污水处理用滤砂装置。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种可移动污水处理用滤砂装置。
为了实现上述目的，本发明采用了如下技术方案：
设计一种可移动污水处理用滤砂装置，包括底板，所述底板的上方设有机体，所述机体的上方设有顶盖，所述顶盖的上方设有进水管道，所述机体的内壁上设有限位块，所述限位块的上方设有固定环，所述限位块的一侧固定环的底部固定有锥形斗，所述锥形斗的下端设有安装板，所述锥形斗的表面设有出水孔，所述锥形斗的内壁上设有过滤网，所述锥形斗的下方机体的一侧设有出水管，所述顶盖的上方设有圆筒，所述圆筒的下端贯穿顶盖并延伸进去设置在锥形斗的下端，所述圆筒的上端通过连接框连接有电机，所述圆筒内放置有转轴，所述转轴的上端贯穿圆筒的顶部与电机的输出轴固定连接，所述转轴的侧面设有螺旋叶片，所述机体的一侧底板的上方设有收集盒，所述收集盒的底部设有限位机构，所述圆筒的一侧设有倾斜筒，所述倾斜筒的一端设置在收集盒的上方。
优选的，所述限位机构包括对称设置在底板上方的滑槽，所述收集盒的底部设有与滑槽对应的滚轮，并且滚轮位于滑槽内，所述底板的一侧设有固定柱，所述固定柱的一端设有限位板，所述固定柱上套设有活动板，所述活动板的一侧与收集盒的一侧均设有磁铁，并且磁铁相互吸合。
优选的，所述固定环上设有定位孔，所述限位块的上方设有与定位孔对应的定位块，并且定位块位于定位孔内。
优选的，所述圆筒下端的内壁上固定有支架，所述转轴贯穿支架。
优选的，所述收集盒的一侧设有扶手。
优选的，所述底板的底部等距设有多个车轮，并且车轮为带刹车机构的万向车轮。
本发明提出的一种可移动污水处理用滤砂装置，有益效果在于：本发明中，在顶盖上方设置的进水管道使得污水进入到机体，机体内壁上安装限位块用于对固定环进行限位，防止锥形斗掉落，锥形斗内壁上设置的过滤网用于对污水进行过滤，污水过滤完毕后通过出水孔排出，最后过滤后的水经过出水管排出，启动电机使得转轴进行转动，进行使得螺旋叶片进行转动，由于污水经过过滤后，产生的砂石会聚积在安装板的上方，这时螺旋叶片与砂石接触，当螺旋叶片转动时，达到提升砂石的目的，由于圆筒的侧面设置倾斜筒，砂石会经过倾斜筒滑落到收集盒内，此装置设计合理，方便操作，便于对污水中的砂石进行过滤，防止砂石影响对污水的过滤，同时此装置方便移动，方便工作人们对此装置的位置进行调节，进而方便人们进行使用。
