申请日2018.12.30
公开(公告)日2019.03.08
IPC分类号B01D33/35; B01D33/15; B01D33/56; B01D33/50; B01D33/76; B01D33/80; C02F9/08
摘要
本发明公开了一种污水处理用高效过滤装置，涉及污水处理设备技术领域，主要为了解决现有过滤装置需要定期停机清理杂物的问题;包括箱体、过滤筒和过滤网，过滤筒顶部一侧连接有进水管，过滤筒内安装有多块过滤网，多块所述过滤网环向等距安装于安装轴上，过滤筒顶部远离进水管的一侧设有排杂口，所述箱体内安装有曝气装置，所述曝气装置包括中空轴、电机、第一齿轮、第二齿轮、内齿圈和搅拌轴，本发明设有过滤筒、安装轴、过滤网和排杂口，在离心力作用下，过滤网上的杂物从排杂口排出，避免杂物越积越多堵塞过滤网的过滤孔，提高了过滤效率，设有曝气装置，进行曝气，同时，不断对污水进行搅拌，使污水充分与空气接触，提高曝气效果。
权利要求书
1.一种污水处理用高效过滤装置，包括箱体(7)、过滤筒(1)和过滤网(2)，所述箱体(7)底部四个角上均安装有滚轮(12)，所述过滤筒(1)设于箱体(7)上方，箱体(7)一侧设有排水管(18)，过滤筒(1)底部中间设有连通管(21)，连通管(21)与箱体(7)内腔连通，其特征在于，所述过滤筒(1)顶部一侧连接有进水管(4)，过滤筒(1)内安装有多块过滤网(2)，多块所述过滤网(2)环向等距安装于安装轴(3)上，安装轴(3)通过轴承与过滤筒(1)侧壁转动连接，安装轴(3)一端通过联轴器与驱动电机的输出轴固定连接，过滤网(2)端部与过滤筒(1)内壁接触，所述过滤筒(2)顶部远离进水管(4)的一侧设有排杂口(5)，箱体(7)顶部位于排杂口(5)下方设有收集框(6)。
2.根据权利要求1所述的污水处理用高效过滤装置，其特征在于，所述滚轮(12)为自锁式滚轮。
3.根据权利要求1所述的污水处理用高效过滤装置，其特征在于，所述驱动电机通过螺丝安装于过滤筒(1)侧壁上。
4.根据权利要求1所述的污水处理用高效过滤装置，其特征在于，所述过滤网(2)的数量为三块。
5.如权利要求1-4任一所述的污水处理用高效过滤装置，其特征在于，所述箱体(7)内安装有曝气装置，所述曝气装置包括中空轴(15)、电机(8)、第一齿轮(9)、第二齿轮(10)、内齿圈(11)和搅拌轴(14)，所述中空轴(15)通过轴承转动安装于箱体(7)内，中空轴(15)上环向开设有多个曝气孔(16)，箱体(7)侧壁上安装有曝气风机(20)，曝气风机(20)的出风口处连接有气管(19)，气管(19)另一端贯穿中空轴(15)端部并延伸至中空轴(15)内，气管(19)通过轴承与中空轴(15)转动连接，所述中空轴(15)位于箱体(7)内的两端均安装有第一齿轮(9)，中空轴(15)位于箱体(7)内的两端还安装有安装板(13)，安装板(13)通过轴承与中空轴(15)转动连接，安装板(13)上位于中空轴(15)两侧均通过轴承转动安装有搅拌轴(14)，搅拌轴(14)两端均安装有第二齿轮(10)，第二齿轮(10)与第一齿轮(9)啮合，箱体(7)两侧内壁上位于第二齿轮(10)外部安装有内齿圈(11)，内齿圈(11)与第二齿轮(10)啮合，所述中空轴(15)和搅拌轴(14)上均安装有多组搅拌杆(17)。
6.根据权利要求5所述的污水处理用高效过滤装置，其特征在于，所述过滤筒(1)的筒壁内部中空，过滤筒(1)上部筒壁上均匀开设有多个喷气孔(23)，喷气孔(23)朝向排杂口，过滤筒(1)上安装有风机(24)，风机(24)通过第二气管(22)与过滤筒(1)的筒壁内腔连通。
7.一种污水处理系统，其特征在于，包含如权利要求6所述的污水处理用高效过滤装置。
说明书
一种污水处理用高效过滤装置
技术领域
本发明涉及污水处理设备技术领域，具体是一种污水处理用高效过滤装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水中一般含有很多杂物，所以在污水处理前，一般都需要对其先进行过滤，那么就需要用到污水过滤装置，现有的污水过滤装置都是采用过滤网对污水进行直接过滤，随着时间的推移，过滤网上的杂物会不断堆积，从而可能堵住过滤网的网孔，阻挡水流速度，降低过滤效率，所以需要工作人员定期对过滤网进行停机清理，这样一方面增加了工作人员的劳动量，另一方面，还影响了污水处理的进程和效率。
发明内容
本发明的目的在于提供一种污水处理用高效过滤装置，以解决上述问题。
为实现上述目的，本发明提供如下技术方案：
一种污水处理用高效过滤装置，包括箱体、过滤筒和过滤网，所述箱体底部四个角上均安装有滚轮，所述过滤筒设于箱体上方，箱体一侧设有排水管，过滤筒底部中间设有连通管，连通管与箱体内腔连通，所述过滤筒顶部一侧连接有进水管，过滤筒内安装有多块过滤网，多块所述过滤网环向等距安装于安装轴上，安装轴通过轴承与过滤筒侧壁转动连接，安装轴一端通过联轴器与驱动电机的输出轴固定连接，过滤网端部与过滤筒内壁接触，所述过滤筒顶部远离进水管的一侧设有排杂口，箱体顶部位于排杂口下方设有收集框。
在上述技术方案的基础上，本发明还提供以下可选技术方案：
在一种可选方案中：所述滚轮为自锁式滚轮。
在一种可选方案中：所述驱动电机通过螺丝安装于过滤筒侧壁上。
在一种可选方案中：所述过滤网的数量为三块。
在一种可选方案中：所述箱体内安装有曝气装置，所述曝气装置包括中空轴、电机、第一齿轮、第二齿轮、内齿圈和搅拌轴，所述中空轴通过轴承转动安装于箱体内，中空轴上环向开设有多个曝气孔，箱体侧壁上安装有曝气风机，曝气风机的出风口处连接有气管，气管另一端贯穿中空轴端部并延伸至中空轴内，气管通过轴承与中空轴转动连接，所述中空轴位于箱体内的两端均安装有第一齿轮，中空轴位于箱体内的两端还安装有安装板，安装板通过轴承与中空轴转动连接，安装板上位于中空轴两侧均通过轴承转动安装有搅拌轴，搅拌轴两端均安装有第二齿轮，第二齿轮与第一齿轮啮合，箱体两侧内壁上位于第二齿轮外部安装有内齿圈，内齿圈与第二齿轮啮合，所述中空轴和搅拌轴上均安装有多组搅拌杆。
在一种可选方案中：所述过滤筒的筒壁内部中空，过滤筒上部筒壁上均匀开设有多个喷气孔，喷气孔朝向排杂口，过滤筒上安装有风机，风机通过第二气管与过滤筒的筒壁内腔连通。
在一种可选方案中：一种污水处理系统，包含上述的污水处理用高效过滤装置。
相较于现有技术，本发明的有益效果如下：

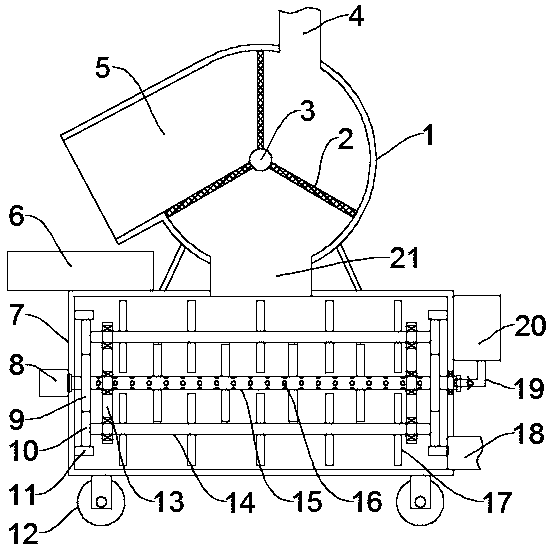

1、设有过滤筒、安装轴、过滤网和排杂口，将过滤网安装在安装轴上，驱动电机通过安装轴带动过滤网转动，污水经进水管进入过滤筒内，经过其下方的过滤网过滤后，由连通管流入箱体内，过滤网上的杂物则随着过滤网运动至排杂口处，在离心力作用下，从排杂口排出，避免杂物越积越多堵塞过滤网的过滤孔，提高了过滤效率;
2、设有曝气装置，所述曝气装置包括中空轴、电机、第一齿轮、第二齿轮、内齿圈和搅拌轴，曝气风机将空气通过气管送入中空轴内，然后由中空轴表面曝气孔喷出，进行曝气，同时，电机带动中空轴转动，中空轴带动第一齿轮转动，第一齿轮通过与内齿圈配合带动第二齿轮自转的同时并绕着中空轴转动，从而搅拌轴自转的同时绕着中空轴转动，不断对污水进行搅拌，使污水充分与空气接触，提高曝气效果;
3、设有喷气孔、风机和第二气管，风机将空气经第二气管送入过滤筒的筒壁内，然后由喷气孔喷出，能够进一步将杂物吹向排杂口，避免杂物粘附在过滤网上，自动清理效果更好。
