申请日2018.12.31
公开(公告)日2019.03.12
IPC分类号F16L3/02; F16L3/205; F16F15/08
摘要

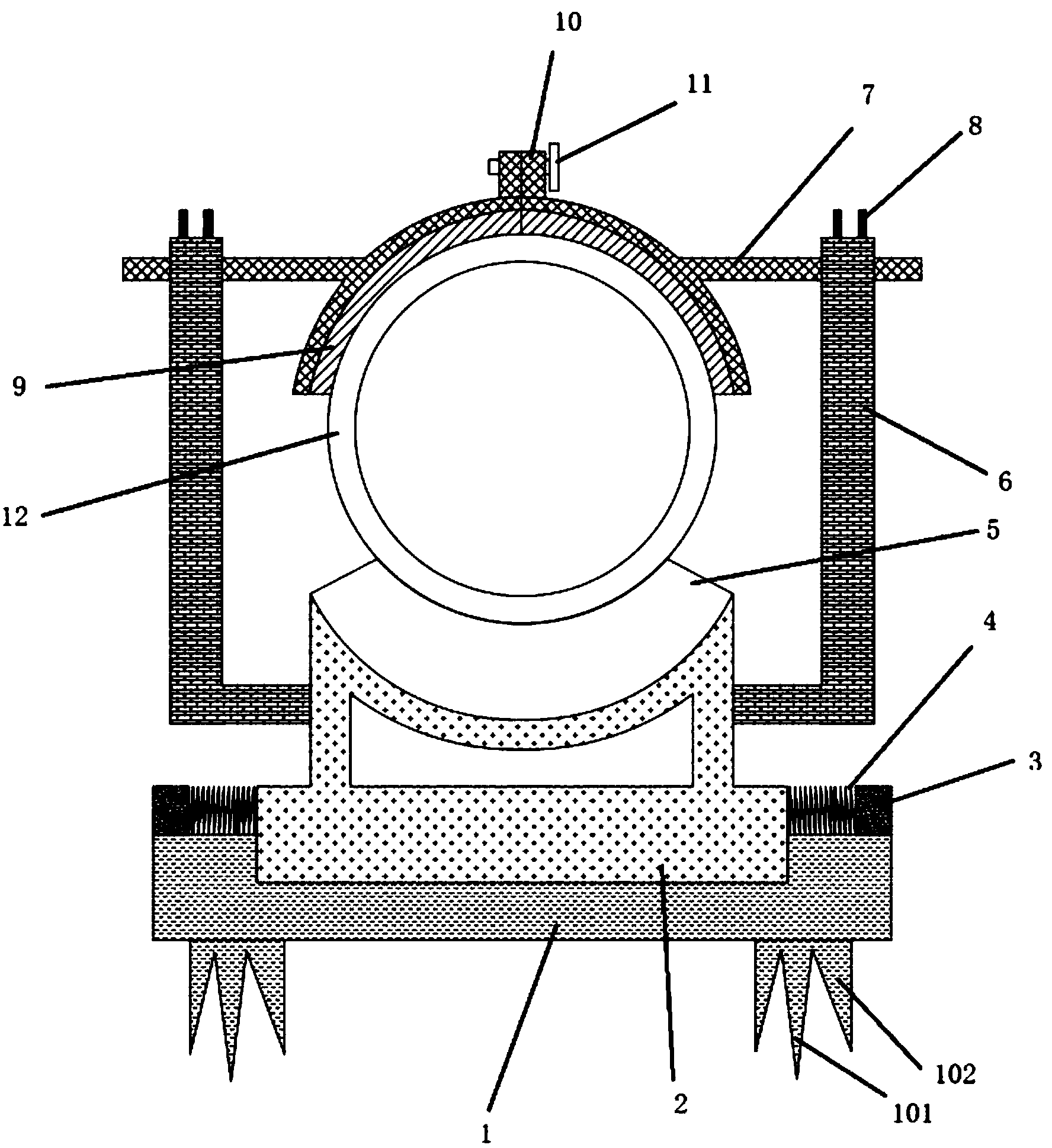

本发明涉及一种工业废水污水管道可滑动支架，包括支架(1)，所述支架(1)为水平设置的板块，所述支架(1)上表面设置有滑槽，所述滑槽内滑动连接有支撑板(2)，所述支架(1)左右两端均固定连接有限位块(3)，所述限位块(3)均连接弹簧(4)的一端，所述弹簧(4)的另一端连接所述支撑板(2)的端部;支撑板(2)上设置有侧固定板(6)，侧固定板(6)连接有卡合板(7)，通过卡合板(7)和支撑板(2)卡合安装管道。本装置通过滑块部和弹簧的设置，能够让支撑板在水平移动过程中的动能被消耗，提高管道的寿命。
权利要求书
1.一种工业废水污水管道可滑动支架，其特征在于：
包括支架(1)，所述支架(1)为水平设置的板块，所述支架(1)上表面设置有滑槽，所述滑槽内滑动连接有支撑板(2)，所述支架(1)左右两端均固定连接有限位块(3)，所述限位块(3)均连接弹簧(4)的一端，所述弹簧(4)的另一端连接所述支撑板(2)的端部;
所述支撑板(2)包括滑动设置在所述支架(1)上滑块部，以及位于所述滑块部上的支撑部，所述支撑部包括垂直连接在所述滑块部上的两个竖直板，以及连接所述竖直杆端部的安装板，所述安装板为圆弧形;
所述竖直板的侧面均连接有侧固定板(6)，所述侧固定板(6)为“L”形状，所述侧固定板(6)的上部设置有圆柱形的安装孔，所述安装孔内安装有卡合板(7)，所述卡合板(7)包括圆柱杆和连接在所述圆柱杆端部的弧形卡板，所述圆柱杆安装到所述安装孔中，所述侧固定板(6)上还设置有连通所述安装孔的螺纹孔，所述螺纹孔内安装有用于固定挤压固定所述圆柱杆的螺杆(8);
所述圆柱杆固定安装后，相对设置的两个卡合板(7)的弧形卡板组成半圆形的形状，所述弧形卡板的上部均设置有固定连接块，所述固定连接块内设置有螺纹孔，相邻两个所述固定连接块通过螺母(11)插入到螺纹孔中固定连接;
所述支撑板(2)上还设置有弧形的减振块(5)，所述弧形卡板内侧还连接有内柔性块(9)，所述内柔性块(9)和减振块(5)用于卡合安装管道(12)。
2.根据权利要求1所述的一种工业废水污水管道可滑动支架，其特征在于：所述减振块(5)包括依次连接的弧形的上橡胶块(51)、内柔性海绵(53)、下橡胶块(52)。
3.根据权利要求2所述的一种工业废水污水管道可滑动支架，其特征在于：所述内柔性海绵(53)内还设置有多个弹簧(54)，所述弹簧(54)的两端分别朝向所述上橡胶块(51)和下橡胶块(52)。
4.根据权利要求2所述的一种工业废水污水管道可滑动支架，其特征在于：所述上橡胶块(51)、内柔性海绵(53)、下橡胶块(52)通过胶水粘接连接，所述下橡胶块(52)通过胶水粘接连接到所述支撑板(2)的安装板上。
5.根据权利要求1所述的一种工业废水污水管道可滑动支架，其特征在于：所述支架(1)底部还设置有两个安装爪，所述安装爪均包括中间卡块(101)，和位于所述中间卡块(101)两侧的两个侧卡块(102)。
6.根据权利要求5所述的一种工业废水污水管道可滑动支架，其特征在于：所述中间卡块(101)和侧卡块(102)均为三角形形状，所述中间卡块(101)和侧卡块(102)焊接连接之所述支架(1)底部。
说明书
一种工业废水污水管道可滑动支架
技术领域
本发明涉及污水处理技术领域，具体涉及一种工业废水污水管道可滑动支架。
背景技术
工业废水，包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
工业园区中污水都是通过污水管道输送至废水处理厂，管道一般采用空中安装的方式。由于管道长度较长，管道在收到横向风的时候，局部受力会不均匀，管道本身会发生形变，由于管道每隔一段距离就被固定住，该形变得不到释放，长期以往管道将会损坏。
发明内容
为解决上述技术问题，本发明的目的是提供一种*工业废水污水管道可滑动支架。
本发明的技术方案如下：
一种工业废水污水管道可滑动支架，其特征在于：
包括支架(1)，所述支架(1)为水平设置的板块，所述支架(1)上表面设置有滑槽，所述滑槽内滑动连接有支撑板(2)，所述支架(1)左右两端均固定连接有限位块(3)，所述限位块(3)均连接弹簧(4)的一端，所述弹簧(4)的另一端连接所述支撑板(2)的端部;
所述支撑板(2)包括滑动设置在所述支架(1)上滑块部，以及位于所述滑块部上的支撑部，所述支撑部包括垂直连接在所述滑块部上的两个竖直板，以及连接所述竖直杆端部的安装板，所述安装板为圆弧形;
所述竖直板的侧面均连接有侧固定板(6)，所述侧固定板(6)为“L”形状，所述侧固定板(6)的上部设置有圆柱形的安装孔，所述安装孔内安装有卡合板(7)，所述卡合板(7)包括圆柱杆和连接在所述圆柱杆端部的弧形卡板，所述圆柱杆安装到所述安装孔中，所述侧固定板(6)上还设置有连通所述安装孔的螺纹孔，所述螺纹孔内安装有用于固定挤压固定所述圆柱杆的螺杆(8);
所述圆柱杆固定安装后，相对设置的两个卡合板(7)的弧形卡板组成半圆形的形状，所述弧形卡板的上部均设置有固定连接块，所述固定连接块内设置有螺纹孔，相邻两个所述固定连接块通过螺母(11)插入到螺纹孔中固定连接;
所述支撑板(2)上还设置有弧形的减振块(5)，所述弧形卡板内侧还连接有内柔性块(9)，所述内柔性块(9)和减振块(5)用于卡合安装管道(12)。
进一步的，所述减振块(5)包括依次连接的弧形的上橡胶块(51)、内柔性海绵(53)、下橡胶块(52)。
进一步的，所述内柔性海绵(53)内还设置有多个弹簧(54)，所述弹簧(54)的两端分别朝向所述上橡胶块(51)和下橡胶块(52)。
进一步的，所述上橡胶块(51)、内柔性海绵(53)、下橡胶块(52)通过胶水粘接连接，所述下橡胶块(52)通过胶水粘接连接到所述支撑板(2)的安装板上。
进一步的，所述支架(1)底部还设置有两个安装爪，所述安装爪均包括中间卡块(101)，和位于所述中间卡块(101)两侧的两个侧卡块(102)。
进一步的，所述中间卡块(101)和侧卡块(102)均为三角形形状，所述中间卡块(101)和侧卡块(102)焊接连接之所述支架(1)底部。
借由上述方案，本发明至少具有以下优点：
本装置通过侧固定板和卡合板的设置，能够方便进行拆卸安装;
本装置通过滑块部和弹簧的设置，能够让支撑板在水平移动过程中的动能被消耗，提高管道的寿命;
本装置减振块能够让管道在上下移动的过程中的动能被消耗，提高管道的寿命;
本装置支架底部设置安装爪，能够方便安装到外部设备中。
上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。
