申请日2019.01.03
公开(公告)日2019.03.22
IPC分类号C02F1/04
摘要
本发明公开了一种利用物理法的废水处理装置，包括主壳体块，设置于所述壳体块内的蒸馏腔，所述蒸馏腔的右侧内壁内设置有与其环形连通的处理腔，所述处理腔与所述蒸馏腔之间贯穿设置有旋转通孔，所述旋转通孔内通过转轴设置有旋转切换块，所述旋转切换块的下端动力配合连接有动力装置;通过其内的动力装置能够有效的控制输出，从而进行不同状态的动力输出，完成自动化废水处理工作，是人员使用的舒适性得到提高，在通过旋转装置能够将蒸馏完的废水工作块旋转倾倒剩余废水，能够有效的加快装置自动化进程，快速切换废水工作块的加工处理，减少人员的运营时间，而通过推杆装置能够使装置整体化通过状态切换进行智能控制。
权利要求书

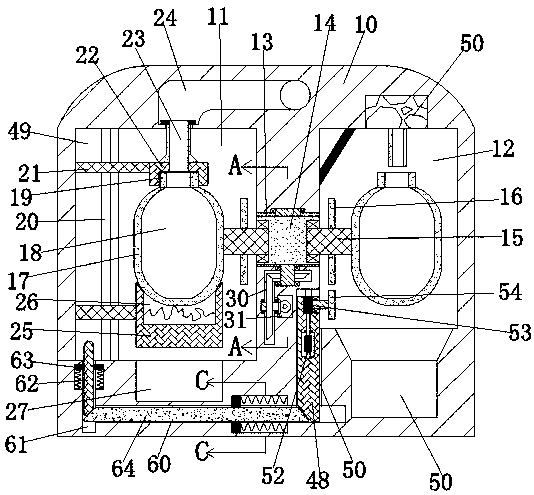

1.一种利用物理法的废水处理装置，包括主壳体块，设置于所述壳体块内的蒸馏腔，所述蒸馏腔的右侧内壁内设置有与其环形连通的处理腔，所述处理腔与所述蒸馏腔之间贯穿设置有旋转通孔，所述旋转通孔内通过转轴设置有旋转切换块，所述旋转切换块的下端动力配合连接有动力装置，所述旋转切换块的左右端对称且通过轴承转动配合连接有支撑转轴，所述支撑转轴上固设有对接齿轮，所述对接齿轮的下端设置有可与且啮合的旋转装置，所述支撑转轴的背对端固定连接有工作块，所述工作块的内设置有存储腔，所述存储腔的上端连通外界固设有进出管道，所述蒸馏腔的左侧内壁设置有开口向右的升降槽，所述升降槽内设置有电动丝杠，所述电动丝杠上螺纹配合连接有螺纹升降块，上侧的所述螺纹升降块右端固设有与所述进出管道对接配对的对接块，所述对接块上端连通且固设有与所述进出管道对齐连通的T形管道，所述蒸馏腔的上侧内壁内设置有与冷凝装置连通的蒸汽管道，所述蒸汽管道的下端与所述T形管道配对且滑动，下侧的所述螺纹升降块的右端固设有与所述工作块下端配对的加热块，所述加热块的上端设置有开口向上的燃烧槽，所述蒸馏腔的下侧内壁上设置有开口向上且与所述加热块配对的补充槽，所述补充槽内设置有可对所述加热块补充原料，所述升降槽的下端内设置有与所述螺纹升降块配对抵接的推杆装置，所述推杆装置的右端与所述旋转装置的下端配对，用以控制旋转装置与对接齿轮的啮合。
2.根据权利要求1所述的一种利用物理法的废水处理装置，其特征在于：所述动力装置包括设置于所述旋转通孔下侧内壁内与所述旋转切换块转轴动力配合的锥齿轮传动组，所述锥齿轮传动组的右端通过转轴动力配合连接有转向装置，所述转向装置的后侧内壁内设置有动力腔，所述转向装置的后端动力配合连接有延伸通入所述动力腔内的输出转轴，所述输出转轴上固设有输出齿轮，所述动力腔的后侧内壁上固设有开口向前的第一滑槽，所述第一滑槽内设置有可滑动的第一滑块，所述第一滑块的下端啮合配合连接有驱动控制转轮，所述第一滑块的前端内固设有动力电机，所述动力电机的前端动力配合连接有主动转轴，所述主动转轴上固设有与所述输出齿轮啮合配合连接的主动齿轮，所述主动转轴的前端延伸且设置有复位装置，所述动力腔的前侧内壁连通设置有对接腔，所述对接腔内设置有可与所述主动齿轮啮合配对的控制齿轮组，所述控制齿轮组的前端通过转轴动力配合连接有传递装置，所述传递装置的右侧内壁内设置有旋转装置。
3.根据权利要求2所述的一种利用物理法的废水处理装置，其特征在于：所述旋转装置包括设置于所述处理腔左侧内壁上的推动槽，所述推动槽内设置有可升降移动且下端与所述推杆装置配对的移动主体，所述移动主体内设置有皮带装置，所述皮带装置的上端动力配合有连接调速装置，所述连接调速装置的右端通过转轴动力配合连接有可与所述对接齿轮啮合的旋转齿轮，所述移动主体的后端固设有连接块，所述连接的上端通过所述皮带装置动力配合连接有与所述传递装置动力配合连接的传递锥齿轮。
4.根据权利要求2所述的一种利用物理法的废水处理装置，其特征在于：上述中的所述推杆装置包括设置于所述推动槽下侧连通的第一推动槽，所述第一推动槽的左端连通设置有开口连通所述升降槽的第二推动槽，所述第二推动槽内设置有可上下移动且与所述螺纹升降块配对的抵接推动杆，所述抵接推动杆的左右端对称且固设有导向复位装置，所述第一推动槽内设置有与所述抵接推动杆结构相似且与所述移动主体下端配对的控制推杆，所述控制推杆的后端啮合配合连接有与所述驱动控制转轮动力配对的驱动齿轮组。
5.根据权利要求2所述的一种利用物理法的废水处理装置，其特征在于：所述处理腔的上侧内壁上固设废水抽动泵，所述废水抽动泵的下端固设有与所述升降槽对齐的下料管道，能够抽动废水原料快速填充进入存储腔内。
6.根据权利要求1所述的一种利用物理法的废水处理装置，其特征在于：所述处理腔的下侧内壁上设置有开口向上的废弃物收集槽，所述废水废弃物收集槽能够对蒸馏剩余的残渣进行收集处理。
说明书
一种利用物理法的废水处理装置
技术领域
本发明涉及废水处理技术领域，具体是一种利用物理法的废水处理装置。
背景技术
废水处理是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，生活中存在大量的城市废水及工业废水等都浪费着大量的水资源且排放不方便，故此我国在很早以前就开始着手进行废水处理节约水资源的同时进行环境的保护，但是传统的废水处理装置结构过于简单导致自动化性能不高，往往需要大量的人力运营时间，而且装置的整体控制有待优化，方便人员使用的舒适性，为此需要设计一种利用物理法的废水处理装置。
发明内容
本发明所要解决的技术问题是提供一种利用物理法的废水处理装置，其能够解决上述现在技术中的问题。
本发明是通过以下技术方案来实现的：本发明的一种利用物理法的废水处理装置，包括主壳体块，设置于所述壳体块内的蒸馏腔，所述蒸馏腔的右侧内壁内设置有与其环形连通的处理腔，所述处理腔与所述蒸馏腔之间贯穿设置有旋转通孔，所述旋转通孔内通过转轴设置有旋转切换块，所述旋转切换块的下端动力配合连接有动力装置，所述旋转切换块的左右端对称且通过轴承转动配合连接有支撑转轴，所述支撑转轴上固设有对接齿轮，所述对接齿轮的下端设置有可与且啮合的旋转装置，所述支撑转轴的背对端固定连接有工作块，所述工作块的内设置有存储腔，所述存储腔的上端连通外界固设有进出管道，所述蒸馏腔的左侧内壁设置有开口向右的升降槽，所述升降槽内设置有电动丝杠，所述电动丝杠上螺纹配合连接有螺纹升降块，上侧的所述螺纹升降块右端固设有与所述进出管道对接配对的对接块，所述对接块上端连通且固设有与所述进出管道对齐连通的T形管道，所述蒸馏腔的上侧内壁内设置有与冷凝装置连通的蒸汽管道，所述蒸汽管道的下端与所述T形管道配对且滑动，下侧的所述螺纹升降块的右端固设有与所述工作块下端配对的加热块，所述加热块的上端设置有开口向上的燃烧槽，所述蒸馏腔的下侧内壁上设置有开口向上且与所述加热块配对的补充槽，所述补充槽内设置有可对所述加热块补充原料，所述升降槽的下端内设置有与所述螺纹升降块配对抵接的推杆装置，所述推杆装置的右端与所述旋转装置的下端配对，用以控制旋转装置与对接齿轮的啮合。
进一步的技术方案，所述动力装置包括设置于所述旋转通孔下侧内壁内与所述旋转切换块转轴动力配合的锥齿轮传动组，所述锥齿轮传动组的右端通过转轴动力配合连接有转向装置，所述转向装置的后侧内壁内设置有动力腔，所述转向装置的后端动力配合连接有延伸通入所述动力腔内的输出转轴，所述输出转轴上固设有输出齿轮，所述动力腔的后侧内壁上固设有开口向前的第一滑槽，所述第一滑槽内设置有可滑动的第一滑块，所述第一滑块的下端啮合配合连接有驱动控制转轮，所述第一滑块的前端内固设有动力电机，所述动力电机的前端动力配合连接有主动转轴，所述主动转轴上固设有与所述输出齿轮啮合配合连接的主动齿轮，所述主动转轴的前端延伸且设置有复位装置，所述动力腔的前侧内壁连通设置有对接腔，所述对接腔内设置有可与所述主动齿轮啮合配对的控制齿轮组，所述控制齿轮组的前端通过转轴动力配合连接有传递装置，所述传递装置的右侧内壁内设置有旋转装置。
进一步的技术方案，所述旋转装置包括设置于所述处理腔左侧内壁上的推动槽，所述推动槽内设置有可升降移动且下端与所述推杆装置配对的移动主体，所述移动主体内设置有皮带装置，所述皮带装置的上端动力配合有连接调速装置，所述连接调速装置的右端通过转轴动力配合连接有可与所述对接齿轮啮合的旋转齿轮，所述移动主体的后端固设有连接块，所述连接的上端通过所述皮带装置动力配合连接有与所述传递装置动力配合连接的传递锥齿轮。
进一步的技术方案，上述中的所述推杆装置包括设置于所述推动槽下侧连通的第一推动槽，所述第一推动槽的左端连通设置有开口连通所述升降槽的第二推动槽，所述第二推动槽内设置有可上下移动且与所述螺纹升降块配对的抵接推动杆，所述抵接推动杆的左右端对称且固设有导向复位装置，所述第一推动槽内设置有与所述抵接推动杆结构相似且与所述移动主体下端配对的控制推杆，所述控制推杆的后端啮合配合连接有与所述驱动控制转轮动力配对的驱动齿轮组。
进一步的技术方案，所述处理腔的上侧内壁上固设废水抽动泵，所述废水抽动泵的下端固设有与所述升降槽对齐的下料管道，能够抽动废水原料快速填充进入存储腔内。
进一步的技术方案，所述处理腔的下侧内壁上设置有开口向上的废弃物收集槽，所述废水废弃物收集槽能够对蒸馏剩余的残渣进行收集处理。
本发明的有益效果是：本发明装置使用方便，结构简单，通过其内的动力装置能够有效的控制输出，从而进行不同状态的动力输出，完成自动化废水处理工作，是人员使用的舒适性得到提高，在通过旋转装置能够将蒸馏完的废水工作块旋转倾倒剩余废水，能够有效的加快装置自动化进程，快速切换废水工作块的加工处理，减少人员的运营时间，而通过推杆装置能够使装置整体化通过状态切换进行智能控制。
