申请日2019.01.02
公开(公告)日2019.03.01
IPC分类号C02F1/46
摘要
本发明涉及一种电消阳离子水处理器，包括电源箱、棒体、负极环、高压发生器，电源箱的箱面上设有指示灯，电源箱的箱体上设有进线端口和出线端口，电源箱的内部设有高压发生器，高压发生器上有2个与交流电相接的进线接线头;高压发生器上还设有正极接头及负极接头，正极接头通过电线与棒体连接，负极接头通过电线与负极环连接，棒体插入水处理罐体内或输水管道中，电源箱通电后高压发生器输出高压直流电。本发明处理方法不但绿色环保、安全无污染，而且防垢、除垢、杀菌、缓蚀效果好于目前其它处理方法，实现了治本又治根，工程投资与运行费用低，便管理，可广泛用于工业用水的阳离子去极性及防垢、除垢、杀菌、缓蚀的处理。
权利要求书
1.一种电消阳离子水处理器，其特征在于，包括电源箱、棒体、负极环、高压发生器，电源箱的箱面上设有指示灯，电源箱的箱体上设有进线端口和出线端口，电源箱的内部设有高压发生器，高压发生器上有2个与交流电相接的进线接线头;高压发生器上还设有正极接头及负极接头，正极接头通过电线与棒体连接，负极接头通过电线与负极环连接，棒体插入水处理罐体内或输水管道中，电源箱通电后高压发生器输出高压直流电。
2.如权利要求1所述的一种电消阳离子水处理器，其特征在于，棒体包括棒头、绝缘顶帽、绝缘套、绝缘根帽、负极线、正极线，棒头采用密封隔水和绝缘保护，棒体根部的绝缘根帽和绝缘套外设有负极环，绝缘顶帽中心设有感应电流与电子的双向流孔，通过调整绝缘顶帽的长短和孔径大小，用来调整棒体感应电压的高低和感应电流的大小，高压发生器表面上的正极接头，通过正极线穿越根部绝缘根帽与棒体连接，高压发生器表面负极接头通过负极线与负极环连接;棒体与棒头之间通过绝缘顶帽中心双向流孔产生感应电压和感应电流，感应电流通过棒头释放到水体中，经水体流入负极环中;同时负极环将电子发射到水体中，部分电子汇集棒头中，通过绝缘顶帽中心双向流孔进入棒体中，形成感应电流与电子的双向流回路;积压在棒体周围水体中的电子，当水流动时将其吸附带走。
3.如权利要求1所述的一种电消阳离子水处理器，其特征在于，电源箱和棒体之间的电线外设有电线护管，电线护管通过防爆接头与电源箱以及棒体连接，电源箱选用防爆箱体，电源箱挂在负极环上，电线护管选用高压防爆软管。
4.如权利要求1或2所述的一种电消阳离子水处理器，其特征在于，该电消阳离子水处理器安装在水处理罐体的罐壁或输水管的管壁上，安装在水处理罐体时，棒体通过焊接在水处理罐体上的固定管节插入水处理罐体内，负极环环体外设有丝扣，通过丝扣与水处理罐体上焊接的固定管节螺纹安装固定。
5.如权利要求2所述的一种电消阳离子水处理器，其特征在于，棒头和负极环均为铜质。
说明书
一种电消阳离子水处理器
技术领域
本发明涉及水处理技术领域，尤其涉及一种电消阳离子水处理器，用于工业水处理中去除阳离子极性的装置及其防垢、除垢、杀菌、缓蚀的处理。
背景技术
目前，世界上由于水中阳离子去极化引发的腐蚀及金属阳离子引发的结垢，为人类造成巨大的经济损失。为此水的去阳极化及防垢、除垢、杀菌、缓蚀的处理至关重要。多年来人类为解决此问题多采用加药进行防垢、杀菌、缓蚀处理;除垢多数采用酸洗。另外还可以选用性能单一电子防垢器、紫外杀菌器及阴极保护措施等处理方法。由于以上治理措施性能单一，治表不治本，实施后的效果差。另外工艺相对复杂、工艺流程长、装置的数量多、体积大、占地面积大、工程投资高、管理难度大等弊端;又因加药种类多、剂量大造成运行费用高，药剂带来的污染大;紫外杀菌与阴极保护又有局限性效果欠佳。
为解决这一难题，使之工艺流程简化、降低建站工程投资和运行费用，曾选用离子棒和量子环进行防垢、除垢、杀菌、缓蚀的处理试验，虽见到一定的防垢效果，由于着眼点在于防垢、除垢，为此存在去除阳离子极性、杀菌、缓蚀效果差的问题还是没有得到解决。
发明内容
本发明的目的在于提供一种电消阳离子水处理器，以解决上述技术问题，为实现上述目的本发明采用以下技术方案：一种电消阳离子水处理器，包括电源箱、棒体、负极环、高压发生器，电源箱的箱面上设有指示灯，电源箱的箱体上设有进线端口和出线端口，电源箱的内部设有高压发生器，高压发生器上有2个与交流电相接的进线接线头;高压发生器上还设有正极接头及负极接头，正极接头通过电线与棒体连接，负极接头通过电线与负极环连接，棒体插入水处理罐体内或输水管道中，电源箱通电后高压发生器输出高压直流电。
作为本发明进一步的方案，棒体包括棒头、绝缘顶帽、绝缘套、绝缘根帽、负极线、正极线，棒头采用密封隔水和绝缘保护，棒体根部的绝缘根帽和绝缘套外设有负极环，绝缘顶帽中心设有感应电流与电子的双向流孔，通过调整绝缘顶帽的长短和孔径大小，用来调整棒体感应电压的高低和感应电流的大小，高压发生器表面上的正极接头，通过正极线穿越根部绝缘根帽与棒体连接，高压发生器表面负极接头通过负极线与负极环连接;棒体与棒头之间通过绝缘顶帽中心双向流孔产生感应电压和感应电流，感应电流通过棒头释放到水体中，经水体流入负极环中;同时负极环将电子发射到水体中，部分电子汇集棒头中，通过绝缘顶帽中心双向流孔进入棒体中，形成感应电流与电子的双向流回路;积压在棒体周围水体中的电子，当水流动时将其吸附带走。
作为本发明进一步的方案，电源箱和棒体之间的电线外设有电线护管，电线护管通过防爆接头与电源箱以及棒体连接，电源箱选用防爆箱体，电源箱挂在负极环上，电线护管选用高压防爆软管。

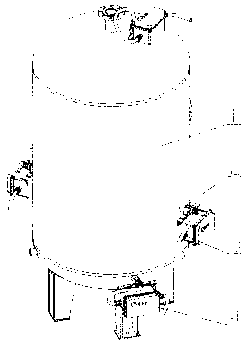

作为本发明进一步的方案，该电消阳离子水处理器安装在水处理罐体的罐壁或输水管的管壁上，安装在水处理罐体时，棒体通过焊接在水处理罐体上的固定管节插入水处理罐体内，负极环环体外设有丝扣，通过丝扣与水处理罐体上焊接的固定管节螺纹安装固定。
作为本发明进一步的方案，棒头和负极环均为铜质。
与现有技术相比，本发明具有以下优点：本发明是向水体释放电子以消除水体中阳离子极性实现防垢、除垢、杀菌、缓蚀目的，该方法不但绿色环保、安全无污染，而且防垢、除垢、杀菌、缓蚀效果好于目前其它处理方法，实现了治本又治根，工程投资与运行费用低，便管理，可广泛用于工业用水的阳离子去极性及防垢、除垢、杀菌、缓蚀的处理。
