申请日2018.12.31
公开(公告)日2019.03.22
IPC分类号C02F9/14; C02F101/20; C02F103/16
摘要
本发明属于污水处理设备技术领域，特别涉及一种便于拆装的含重金属电镀废水净化用微电解‑生物膜装置，包括电解池、生物处理池，经过粗过滤的电镀废水依次流经电解池、生物处理池，并从生物处理池流出，生物处理池设置有横梁，并通过油布将网格箱固定悬空于生物处理池的池腔中，油布通过与竖板一同嵌入横梁上凹槽的方式，配合竖板底端的吸盘吸附于凹槽槽底，实现了稳定持续的连接。
权利要求书
1.一种便于拆装的含重金属电镀废水净化用微电解-生物膜装置，其特征在于：所述装置包括电解池(1)、生物处理池(2)，经过粗过滤的电镀废水依次流经所述电解池(1)、所述生物处理池(2)，并从所述生物处理池(2)流出，
所述电解池(1)开口向上，所述电解池(1)的侧壁上靠近顶部的位置设有电解池进液口(11)，所述电解池(1)上与所述电解池进液口(11)正对的侧壁上靠近底部的位置设有电解池出液口(12)，所述电解池(1)在顶部设置有支架(13)，在所述支架(13)上设置有电解装置(14)，所述电解装置(14)下部设置有伸至所述电解池(1)底部的阳极(141)和阴极(142)，所述电解装置(14)由外置电源供电;
所述生物处理池(2)为顶部为开口的长方体结构，由前侧板、后侧板、左侧板、右侧板和底板拼接而成，所述左侧板上靠近顶部的位置设有生物处理池进液口(21)，所述右侧板上靠近底部的位置设有生物处理池出液口(22)，所述电解池出液口(12)与所述生物处理池进液口(21)之间通过管道(3)连接，
所述生物处理池(2)的顶部有间隔地分布有若干根长度方向为前后向的横梁(4)，所述横梁(4)的前端与所述前侧板的顶部固定连接，所述横梁(4)的后端与后侧板的顶部固定连接，左右相邻的两个所述横梁(4)正中间正下方的位置设有网格箱(5)，所述网格箱(5)内放置有生物膜填料，所述网格箱(5)为长方体结构，由上网格片、下网格片、左网格片、右网格片、前网格片、后网格片拼接而成，所述网格箱(5)顶部的左沿与第一油布(61)的下沿固定连接，所述网格箱(5)顶部的右沿与第二油布(62)的下沿固定连接，所述第一油布(61)的上沿与位于所述网格箱(5)正上方左侧最靠近该网格箱(5)的所述横梁(4)连接，所述第二油布(62)的上沿与位于所述网格箱(5)正上方右侧最靠近该网格箱(5)的所述横梁(4)连接，通过所述横梁(4)及所述第一油布(61)、所述第二油布(62)的作用，使所述网格箱(5)悬空地置于所述生物处理池(2)的池腔内，

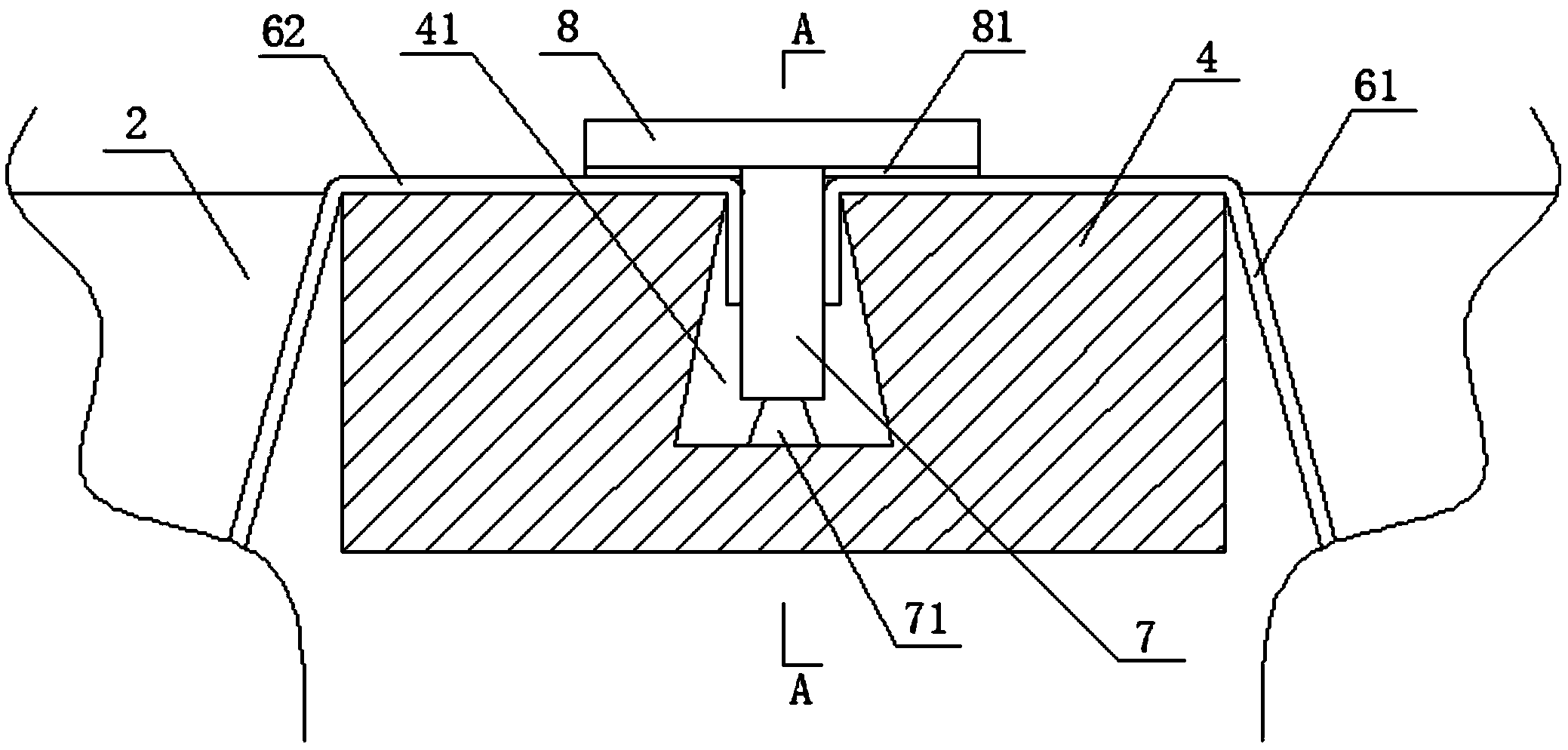

所述横梁(4)的上表面上开设有一条长度方向同样为前后向的凹槽(41)，所述凹槽(41)的槽口竖直朝上并且与其所在所述横梁(4)的上表面齐平，所述凹槽(41)的槽口宽度小于槽底宽度，所述凹槽(41)的前后两端被完全挡住，还包括与所述凹槽(41)配合设置的竖板(7)，所述竖板(7)的长度方向为前后向，所述竖板(7)长度与所述凹槽(41)槽口的长度一致，所述竖板(7)的下端面上沿所述竖板(7)长度方向依次排列设置有若干个吸盘口竖直向下的软质塑料吸盘(71)，所述竖板(7)从所述槽口竖直向下插入所述凹槽(41)并通过所述软质塑料吸盘(71)吸附在所述凹槽(41)的槽底从而实现与所述凹槽(41)的连接，
所述第一油布(61)的上沿和所述第二油布(62)的上沿在长度上均与所述凹槽(41)一致，所述第一油布(61)上靠近其上沿的部分于平整状态下通过所述竖板(7)右板面与所述凹槽(41)槽口之间的缝隙，伸入到该第一油布(61)所连接的所述网格箱(5)正上方左侧最靠近该网格箱(5)的所述横梁(4)上的所述凹槽(41)槽腔中;所述第二油布(62)上靠近其上沿的部分于平整状态下通过所述竖板(7)左板面与所述凹槽(41)槽口之间的缝隙，伸入到该第二油布(62)所连接的所述网格箱(5)正上方右侧最靠近该网格箱(5)的所述横梁(4)上的所述凹槽(41)槽腔中，所述凹槽(41)的槽口恰好被伸入其中的所述竖板(7)以及位于所述竖板(7)左右两侧的所述第一油布(61)、所述第二油布(62)堵住，从而实现所述横梁(4)与所述油布分之间的固定连接。
2.如权利要求1所述的便于拆装的含重金属电镀废水净化用微电解-生物膜装置，其特征在于：所述竖板(7)的上端面上固定连接有横板(8)，所述横板(8)的长度方向为前后向，所述横板(8)和所述竖板(7)组成正面剖视面在整体上呈T字形结构的部件，所述横板(8)的下板面上设有防滑层(81)，所述防滑层(81)的下表面与所述油布充分抵靠。
3.如权利要求1所述的便于拆装的含重金属电镀废水净化用微电解-生物膜装置，其特征在于：所述网格箱(5)上设置有可开启的门。
4.如权利要求1所述的便于拆装的含重金属电镀废水净化用微电解-生物膜装置，其特征在于：所述生物处理池(2)上安装有电加热棒(23)。
5.如权利要求1所述的便于拆装的含重金属电镀废水净化用微电解-生物膜装置，其特征在于：每个所述网格箱(5)内，所述生物膜填料所占体积为所述网格箱(5)容积的三分之一。
说明书
一种便于拆装的含重金属电镀废水净化用微电解-生物膜装置
技术领域
本发明属于污水处理设备技术领域，特别涉及一种便于拆装的含重金属电镀废水净化用微电解-生物膜装置。
背景技术
电镀行业虽然对现代工业具有很重要的支撑作用，但电镀行业会产生大量的成分复杂并且含重金属的废水，属于重污染行业。
使用电解手段对电镀废水进行处理是一种行之有效的方法;此外，生物膜对电镀废水也具有一定的净化作用，例如，以填料为载体，并在该填料上生成生物膜，将受污染的水源流经该填料，从而使水源与填料上的生物膜相接触，对水源起到净化作用。但是生物膜填料具有一定的使用寿命和周期，使用一段时间后需要更换新的生物膜填料继续保持对废水的净化效率，而对换下来的生物膜填料也可以进行再生处理。
发明内容
为解决上述技术问题，本发明提供了一种便于拆装的含重金属电镀废水净化用微电解-生物膜装置，包括电解池、生物处理池，经过粗过滤的电镀废水依次流经电解池、生物处理池，并从生物处理池流出，
电解池开口向上，电解池的侧壁上靠近顶部的位置设有电解池进液口，电解池上与电解池进液口正对的侧壁上靠近底部的位置设有电解池出液口，电解池在顶部设置有支架，在支架上设置有电解装置，电解装置下部设置有伸至电解池底部的阳极和阴极，电解装置由外置电源供电;
生物处理池为顶部为开口的长方体结构，由前侧板、后侧板、左侧板、右侧板和底板拼接而成，生物处理池的左侧板上靠近顶部的位置设有生物处理池进液口，生物处理池的右侧板上靠近底部的位置设有生物处理池出液口，电解池出液口与生物处理池进液口之间通过管道连接，
生物处理池的顶部有间隔地分布有若干根长度方向为前后向的横梁，横梁的前端与前侧板的顶部固定连接，横梁的后端与后侧板的顶部固定连接，左右相邻的横梁中间正下方的位置设有网格箱，网格箱内放置有生物膜填料，网格箱为长方体结构，由上网格片、下网格片、左网格片、右网格片、前网格片、后网格片拼接而成，网格箱顶部的左沿与一块油布的下沿固定连接，该油布为左油布，网格箱顶部的右沿与另一块油布的下沿固定连接，该油布为右油布，左油布的上沿与位于网格箱正上方左侧最靠近该网格箱的横梁连接，右油布的上沿与位于网格箱正上方右侧最靠近该网格箱的横梁连接，通过横梁及左油布、右油布的作用，使网格箱悬空地置于生物处理池的池腔内，
横梁的上表面上开设有一条长度方向同样为前后向的凹槽，凹槽的槽口竖直朝上并且与横梁的上表面齐平，凹槽的槽口宽度小于槽底宽度，凹槽的前后两端被完全挡住，还包括与凹槽配合设置的竖板，竖板的长度方向为前后向，竖板长度与凹槽槽口的长度一致，竖板的下端面上沿竖板长度方向依次排列设置有若干个吸盘口竖直向下的软质塑料吸盘，竖板从槽口竖直向下插入凹槽并通过软质塑料吸盘吸附在凹槽槽底从而实现与凹槽的连接，
左油布的上沿和右油布的上沿在长度上与凹槽一致，左油布上靠近其上沿的部分于平整状态下通过竖板右板面与凹槽槽口之间的缝隙伸入到紧邻于左油布左侧的横梁上的凹槽槽腔中，右油布上靠近其上沿的部分于平整状态下通过竖板左板面与凹槽槽口之间的缝隙伸入到紧邻于右油布右侧的横梁上的凹槽槽腔中，凹槽的槽口恰好被伸入其中的竖板以及位于竖板左右两侧的油布堵住，实现横梁与油布上靠近其上沿的部分之间的固定连接。
作为优选：竖板的上端面上固定连接有横板，横板的长度方向为前后向，横板和竖板组成正面剖视面在整体上呈T字形结构的部件，横板的下板面上设有防滑层，防滑层的下表面与油布充分抵靠;
作为优选：网格箱内，生物膜填料所占体积为网格箱容积的三分之一;
作为优选：网格箱上设置有可开启的门;
作为优选：生物处理池上安装有电加热棒。
