申请日2018.12.31
公开(公告)日2019.03.22
IPC分类号C02F9/14
摘要
本发明属污水处理领域，涉及一种低温条件下污水处理系统，包括生物法处理系统，包括提温系统、保温系统，所述提温系统，由提温热源热交换器、提温出水分离器、提温热交换器、提温回水分离器、提温循环泵组成，提温热源热交换器与蒸汽锅炉连通，提温热交换器设置于污水收集池与活性生物污水处理池之间且进水端与提温出水分离器连通，回水端与提温回水分离器连通，所述保温系统，由保温热源热交换器、保温出水分离器、保温热交换器、保温回水分离器、保温循环泵组成，保温热源热交换器与蒸汽锅炉连通，保温热交换器设置于活性生物污水处理池内且进水端与保温出水分离器连通，出水端与提温回水分离器连通。本发明成本低消耗少提温快，有较高创新性。
权利要求书
1.一种低温条件下污水处理系统，包括生物法处理系统，其特征在于：还包括提温系统、保温系统，所述生物法处理系统，由污水收集池、活性生物污水处理池、二次沉淀池组成，污水收集池、活性生物污水处理池、二次沉淀池依次连通，所述提温系统，由提温热源热交换器、提温出水分离器、提温热交换器、提温回水分离器、提温循环泵组成，提温热源热交换器与蒸汽锅炉连通，提温热交换器设置于污水收集池与活性生物污水处理池之间且进水端与提温出水分离器连通，回水端与提温回水分离器连通，提温热源热交换器、提温出水分离器、提温热交换器、提温回水分离器、提温循环泵依次循环连通，所述保温系统，由保温热源热交换器、保温出水分离器、保温热交换器、保温回水分离器、保温循环泵组成，保温热源热交换器与蒸汽锅炉连通，保温热交换器设置于活性生物污水处理池内且进水端与保温出水分离器连通，出水端与提温回水分离器连通，保温热源热交换器、保温出水分离器、保温热交换器、保温回水分离器、保温循环泵依次循环连通。
2.根据权利要求1所述的低温条件下污水处理系统，其特征在于：所述活性生物污水处理池为多个。
3.根据权利要求1所述的低温条件下污水处理系统，其特征在于：所述提温热交换器与活性生物污水处理池对应为多个，多个提温热交换器设置于污水收集池与对应的活性生物污水处理池之间且进水端均与提温出水分离器连通，出水端均与提温回水分离器连通。
4.根据权利要求1所述的低温条件下污水处理系统，其特征在于：所述保温热交换器与活性生物污水处理池对应为多个，多个保温热交换器对应设置于活性生物污水处理池内且进水端均与保温出水分离器连通，出水端均与保温回水分离器连通。
5.根据权利要求1所述的低温条件下污水处理系统，其特征在于：所述提温热源热交换器、保温热源热交换器均为汽水热交换器。
6.根据权利要求1所述的低温条件下污水处理系统，其特征在于：所述提温热交换器为水水板式热交换器。
7.根据权利要求1所述的低温条件下污水处理系统，其特征在于：所述保温热交换器为管束热交换器。
8.一种根据权利要求1所述的低温条件下污水处理系统的处理方法，其特征在于：所述低温条件下污水处理系统，其污水处理方法为：一是污水收集，将有害污水集中收集储存，等待处理;二是污水提温，即利用提温系统将有害低温污水温度提升;三是污水保温及生物法去污，即利用活性生物污水处理池采用活性生物法去除污水中有害物质，并利用保温系统将活性生物污水处理池中的污水温度维持在设定温度。四是二次沉淀，即将经生物法去污后的污水进行沉淀，排出无害水和部分污泥，回流部分污泥。
9.根据权利要求8所述的低温条件下污水处理系统的处理方法，其特征在于：所述提温系统，其设定温度为四十摄氏度，其循环水温为三十摄氏度以上。
10.根据权利要求8所述的低温条件下污水处理系统的处理方法，其特征在于：所述保温系统，其设定温度为三十摄氏度，其循环水温为二十五摄氏度以上三十摄氏度以下。
说明书
一种低温条件下污水处理系统及其处理方法
技术领域
本发明属于污水处理技术领域，特别涉及一种低温条件下污水处理系统及其处理方法。低温条件下污水处理系统及其处理方法
背景技术
在我国北方，冬季较为寒冷，冬季最低气温可以在-15度以下，过低可能使得污水处理过程出现一系列困难或问题，包括物理与生物吸附能力下降，生物活性降低，沉淀不易，污泥膨胀等，导致污水处理量与出水水质很难保证与达标。目前，为了保证污水厂在冬季时的正常运行，一般采用降低污泥负荷、增加污泥回流量、增长水力停留时间等措施，而采取上述措施，可能又进一步会降低污水水温，尤其是污水停留时间的增长，会导致污水水温随时间线性下降，因此，对污水处系统采取升温或保温措施成为必然选择。
现有的污水厂的保温，一种是做一个整体厂房把生物池全部包在厂房内，厂房材质一般采用彩钢板加泡沫的保温板材料。由于生物池的跨度都比较大，需要进行大跨度的厂房建设。保温板材料自重较大，厂房内会采用大量的工字钢做结构支撑，整体的投资较大。从运行效果来看，这样的厂房式的保温由于强化了保温效果，一般会开很少的窗户，仅留出入门，并且处于成本考虑，后期加盖的厂房不会具有较高的空间高度，仅留一人高的位置。这样的厂房，在冬季期间，生物池表面的蒸汽无法释放到空气中，在厂房内大量聚集，在钢结构上凝结成水，厂房内环境极差，运行员工很难进入到厂房内工作;而且，这样的厂房，也降低了对太阳光照的利用。
还有一种常用的就是冬季使用，夏季拆除的临时性的保温措施。这种主要以框架结构和可拆卸推拉的方式来进行，包括塑料大棚等措施。这些材料抗风能力，抗雪压的能力都较差，容易损坏，可靠性差。
其他的还有对污水厂曝气管道增加电加热带，同时做保温层的措施;或在曝气池内通入蒸汽管路的加热措施等等。但这些都容易损坏，耗电耗能太大，安装后使用效果不佳，都已经被淘汰。
在这种背景下，能发明一种在低温条件下污水处理系统及其处理方法，即既能将污水处理系统温度维持在微生物能承受的范围内又不会有太大的能源消耗的污水处理方法和设备，成为我国污水处理行业中一个非常之重要的课题。
发明内容
本发明的目的在于克服现有技术的不足，提供一种能耗较低、投入较少、可使污水处理系统保持必要温度、提温速度快的低温条件下污水处理系统。
本发明解决其技术问题是通过以下技术方案实现的：

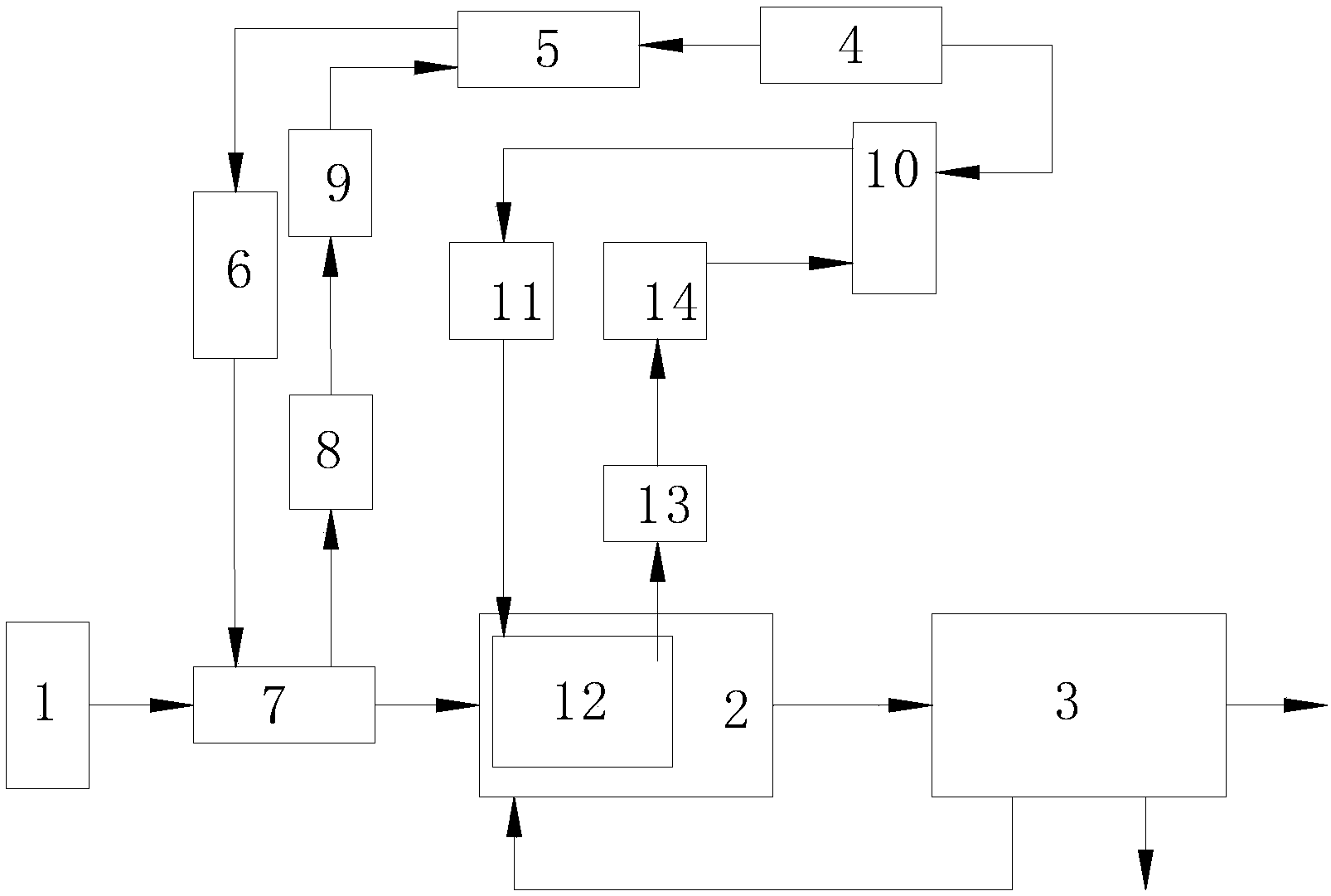

一种低温条件下污水处理系统，包括生物法处理系统，其特征在于：还包括提温系统、保温系统，所述生物法处理系统，由污水收集池、活性生物污水处理池、二次沉淀池组成，污水收集池、活性生物污水处理池、二次沉淀池依次连通，所述提温系统，由提温热源热交换器、提温出水分离器、提温热交换器、提温回水分离器、提温循环泵组成，提温热源热交换器与蒸汽锅炉连通，提温热交换器设置于污水收集池与活性生物污水处理池之间且进水端与提温出水分离器连通，回水端与提温回水分离器连通，提温热源热交换器、提温出水分离器、提温热交换器、提温回水分离器、提温循环泵依次循环连通，所述保温系统，由保温热源热交换器、保温出水分离器、保温热交换器、保温回水分离器、保温循环泵组成，保温热源热交换器与蒸汽锅炉连通，保温热交换器设置于活性生物污水处理池内且进水端与保温出水分离器连通，出水端与提温回水分离器连通，保温热源热交换器、保温出水分离器、保温热交换器、保温回水分离器、保温循环泵依次循环连通。
而且，所述活性生物污水处理池为多个。
而且，所述提温热交换器与活性生物污水处理池对应为多个，多个提温热交换器设置于污水收集池与对应的活性生物污水处理池之间且进水端均与提温出水分离器连通，出水端均与提温回水分离器连通。
而且，所述保温热交换器与活性生物污水处理池对应为多个，多个保温热交换器对应设置于活性生物污水处理池内且进水端均与保温出水分离器连通，出水端均与保温回水分离器连通。
而且，所述提温热源热交换器、保温热源热交换器均为汽水热交换器。
而且，所述提温热交换器为水水板式热交换器。
而且，所述保温热交换器为管束热交换器。
一种低温条件下污水处理系统的处理方法，包括如下步骤：一是污水收集，将有害污水集中收集储存，等待处理;二是污水提温，即利用提温系统将有害低温污水温度提升;三是污水保温及生物法去污，即利用活性生物污水处理池采用活性生物法去除污水中有害物质，并利用保温系统将活性生物污水处理池中的污水温度维持在设定温度。四是二次沉淀，即将经生物法去污后的污水进行沉淀，排出无害水和部分污泥，回流部分污泥。
而且，所述提温系统，其设定温度为四十摄氏度，其循环水温为三十摄氏度以上。
而且，所述保温系统，其设定温度为三十摄氏度，其循环水温为二十五摄氏度以上三十摄氏度以下。
本发明的优点和有益效果为：
1.本发明低温条件下污水处理系统，设置有提温系统、保温系统，可在低温条件下保持污水处理必要的温度，保证正常生产和污水处理质量、效果和效率。
2.本发明低温条件下污水处理系统，制作成本较低，能源消耗较少。
3.本发明低温条件下污水处理系统，其热源换热器选择汽水热交换器、提温热交换器选择水水板式热交换器、保温热交换器选择管束热交换器，针对性强，设置合理，提温速度快。
4.本发明低温条件下污水处理系统，其提温系统设定温度为四十摄氏度，循环水温为三十摄氏度以上，其保温系统设定温度为三十摄氏度，循环水温为二十五摄氏度以上三十摄氏度以下，可有效避免热交换器凝结水垢，避免高温对微生物伤害。
5.本发明低温条件下污水处理系统及其污水处理方法构科学合理，具有建造制作成本较低、能源消耗较少、热交换效果较好、提温速度快、可使低温条件下污水处理保持必要温度、保证正常生产和污水处理质量、效果、效率等优点，是一种具有较高创新性的低温条件下污水处理系统。
