申请日2018.12.30
公开(公告)日2019.03.12
IPC分类号G01D21/02; H04L29/08
摘要
本发明提供了管理污废水排放的远程监控装置和方法，包括：采集实时数据信息;获取远程平台的设定数据信息;将实时数据信息和设定数据信息进行比对，并根据比对结果生成指令信息;根据指令信息控制污废水排放控制阀;显示实时数据信息和污废水排放控制阀的状态信息，节省水务管理部门的人力物力，提高了工作的效率和准确性。
权利要求书
1.一种管理污废水排放的远程监控装置，其特征在于，所述装置包括：传感器、网络控制器、现场控制器、无线通讯模块和触摸屏;
所述传感器与所述现场控制器相连接，所述现场控制器、所述无线通讯模块和所述触摸屏分别与所述网络控制器相连接;
所述传感器，用于采集实时数据信息，并将所述实时数据信息通过所述现场控制器发送给所述网络控制器;
所述无线通讯模块，用于接收远程平台发送的设定数据信息，并将所述设定数据信息发送给所述网络控制器;
所述网络控制器，用于将所述实时数据信息和所述设定数据信息进行比对，并根据比对结果生成指令信息;
所述现场控制器，用于根据所述指令信息控制所述污废水排放控制阀;
所述触摸屏，用于显示所述实时数据信息和所述污废水排放控制阀的状态信息。
2.根据权利要求1所述的管理污废水排放的远程监控装置，其特征在于，所述实时数据信息包括现场水质技术指标数据信息和现场污废水排放量数据信息。
3.根据权利要求2所述的管理污废水排放的远程监控装置，其特征在于，所述设定数据信息包括水质技术指标上限设定数据信息和污废水排放量上限设定数据信息。
4.根据权利要求3所述的管理污废水排放的远程监控装置，其特征在于，还包括：
所述网络控制器，用于当所述实时数据信息大于所述设定数据信息时，生成报警指令信息和关闭指令信息;
所述现场控制器，用于根据所述关闭指令信息关闭所述污废水排放控制阀;
所述触摸屏，用于根据所述报警指令信息显示报警信息。
5.根据权利要求4所述的管理污废水排放的远程监控装置，其特征在于，还包括：
所述网络控制器，用于当所述实时数据信息小于所述设定数据信息时，生成开启指令信息;
所述现场控制器，用于根据所述开启指令信息开启所述污废水排放控制阀，并进行污废水排放。

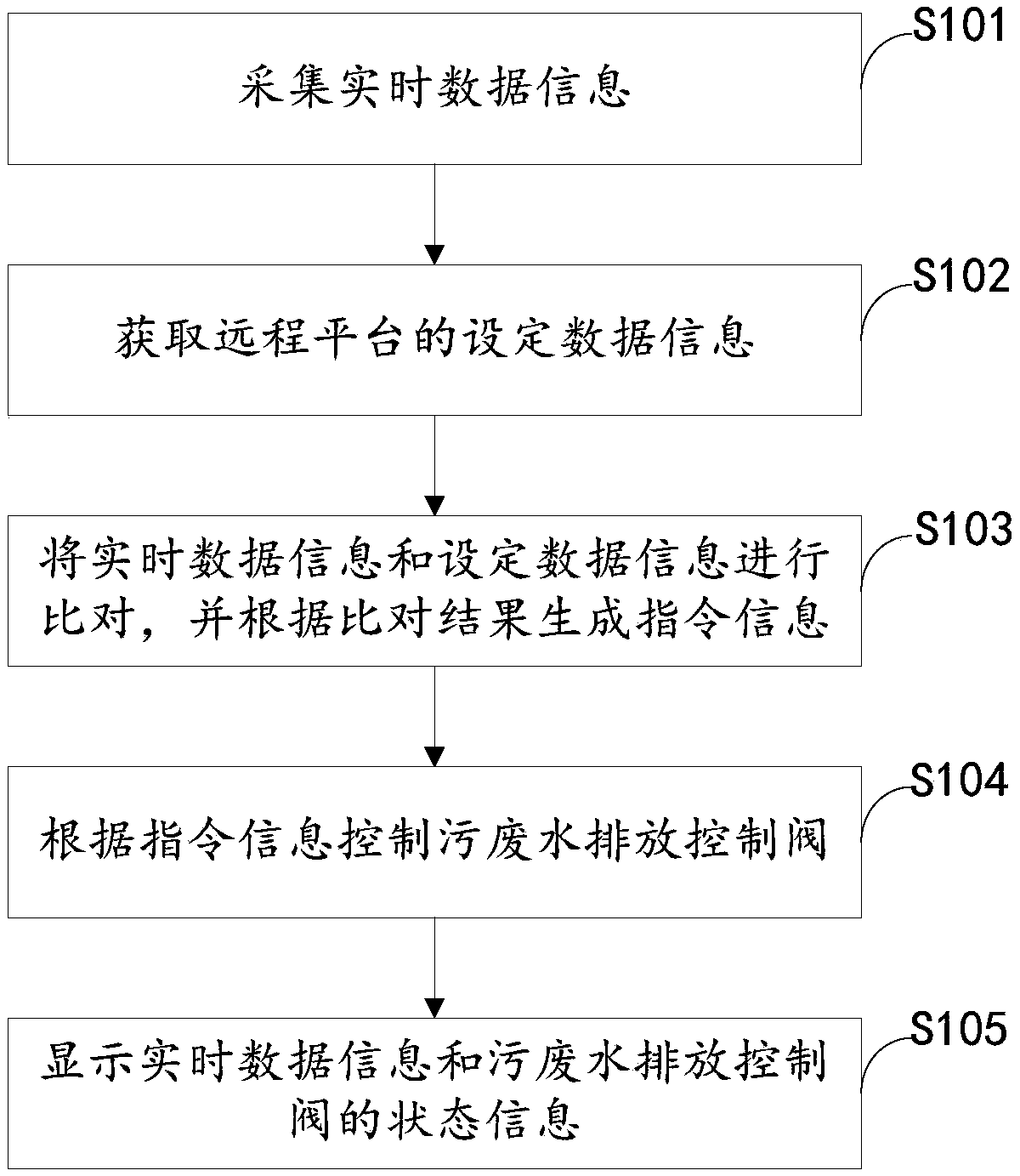

6.一种管理污废水排放的远程监控方法，其特征在于，所述方法包括：
采集实时数据信息;
获取远程平台的设定数据信息;
将所述实时数据信息和所述设定数据信息进行比对，并根据比对结果生成指令信息;
根据所述指令信息控制污废水排放控制阀;
显示所述实时数据信息和所述污废水排放控制阀的状态信息。
7.根据权利要求6所述的管理污废水排放的远程监控方法，其特征在于，所述实时数据信息包括现场水质技术指标数据信息和现场污废水排放量数据信息。
8.根据权利要求7所述的管理污废水排放的远程监控方法，其特征在于，所述设定数据信息包括水质技术指标上限设定数据信息和污废水排放量上限设定数据信息。
9.根据权利要求8所述的管理污废水排放的远程监控方法，其特征在于，所述将所述实时数据信息和所述设定数据信息进行比对，并根据比对结果生成指令信息包括：
当所述实时数据信息大于所述设定数据信息时，生成报警指令信息和关闭指令信息;
根据所述关闭指令信息关闭所述污废水排放控制阀;
根据所述报警指令信息显示报警信息。
10.根据权利要求8所述的管理污废水排放的远程监控方法，其特征在于，所述将所述实时数据信息和所述设定数据信息进行比对，并根据比对结果生成指令信息还包括：
当所述实时数据信息小于所述设定数据信息时，生成开启指令信息;
根据所述开启指令信息开启所述污废水排放控制阀，并进行污废水排放。
说明书
管理污废水排放的远程监控装置和方法
技术领域
本发明涉及污废水排放监控技术领域，尤其是涉及管理污废水排放的远程监控装置和方法。
背景技术
一座城市尤其是中大型城市而言，对污废水排放的监管是市政给排水管理部门的一项重要工作，而各工业企业的污废水排放是监管中的重要环节。随着各工业企业的不断发展，企业的污废水排放问题成为影响城市水环境质量的关键问题。如何对企业的排污行为进行有效的监控和管理已经成为避免水污染，提高环境质量的关键因素。目前，对工业企业污废水排放的管控采取的主要方式是对企业排污口设置监测点，定期或随机的对排放口的水质进行抽样检验，现场仪表采集人工抄表，同时在排放口设置流量表统计排放流量。这样的水质和流量的监测手段相对落后，一方面对于单体的污废水排放口来说数据采样与检验耗费了相当大的人力成本和时间成本，同时造成应急处理不及时，且有可能造成漏检的情况。虽然市场上也有一些污废水排放口安装了自动化监控装置，能够收集到即时数据，但是不能实时的将数据远程共享给更上层的城市水务管理部门，使得信息孤岛的问题比较突出。
发明内容
有鉴于此，本发明的目的在于提供管理污废水排放的远程监控装置和方法，节省水务管理部门的人力物力，提高了工作的效率和准确性。
第一方面，本发明实施例提供了一种管理污废水排放的远程监控装置，所述装置包括：传感器、网络控制器、现场控制器、无线通讯模块和触摸屏;
所述传感器与所述现场控制器相连接，所述现场控制器、所述无线通讯模块和所述触摸屏分别与所述网络控制器相连接;
所述传感器，用于采集实时数据信息，并将所述实时数据信息通过所述现场控制器发送给所述网络控制器;
所述无线通讯模块，用于接收远程平台发送的设定数据信息，并将所述设定数据信息发送给所述网络控制器;
所述网络控制器，用于将所述实时数据信息和所述设定数据信息进行比对，并根据比对结果生成指令信息;
所述现场控制器，用于根据所述指令信息控制所述污废水排放控制阀;
所述触摸屏，用于显示所述实时数据信息和所述污废水排放控制阀的状态信息。
结合第一方面，本发明实施例提供了第一方面的第一种可能的实施方式，其中，所述实时数据信息包括现场水质技术指标数据信息和现场污废水排放量数据信息。
结合第一方面的第一种可能的实施方式，本发明实施例提供了第一方面的第二种可能的实施方式，其中，所述设定数据信息包括水质技术指标上限设定数据信息和污废水排放量上限设定数据信息。
结合第一方面的第二种可能的实施方式，本发明实施例提供了第一方面的第三种可能的实施方式，其中，还包括：
所述网络控制器，用于当所述实时数据信息大于所述设定数据信息时，生成报警指令信息和关闭指令信息;
所述现场控制器，用于根据所述关闭指令信息关闭所述污废水排放控制阀;
所述触摸屏，用于根据所述报警指令信息显示报警信息。
结合第一方面的第二种可能的实施方式，本发明实施例提供了第一方面的第四种可能的实施方式，其中，还包括：
所述网络控制器，用于当所述实时数据信息小于所述设定数据信息时，生成开启指令信息;
所述现场控制器，用于根据所述开启指令信息开启所述污废水排放控制阀，并进行污废水排放。
第二方面，本发明实施例还提供管理污废水排放的远程监控方法，所述方法包括：
采集实时数据信息;
获取远程平台的设定数据信息;
将所述实时数据信息和所述设定数据信息进行比对，并根据比对结果生成指令信息;
根据所述指令信息控制污废水排放控制阀;
显示所述实时数据信息和所述污废水排放控制阀的状态信息。
结合第二方面，本发明实施例提供了第二方面的第一种可能的实施方式，其中，所述实时数据信息包括现场水质技术指标数据信息和现场污废水排放量数据信息。
结合第二方面的第一种可能的实施方式，本发明实施例提供了第二方面的第二种可能的实施方式，其中，所述设定数据信息包括水质技术指标上限设定数据信息和污废水排放量上限设定数据信息。
结合第二方面的第二种可能的实施方式，本发明实施例提供了第二方面的第三种可能的实施方式，其中，所述将所述实时数据信息和所述设定数据信息进行比对，并根据比对结果生成指令信息包括：
当所述实时数据信息大于所述设定数据信息时，生成报警指令信息和关闭指令信息;
根据所述关闭指令信息关闭所述污废水排放控制阀;
根据所述报警指令信息显示报警信息。
结合第二方面的第二种可能的实施方式，本发明实施例提供了第二方面的第四种可能的实施方式，其中，所述将所述实时数据信息和所述设定数据信息进行比对，并根据比对结果生成指令信息还包括：
当所述实时数据信息小于所述设定数据信息时，生成开启指令信息;
根据所述开启指令信息开启所述污废水排放控制阀，并进行污废水排放。
本发明实施例提供了管理污废水排放的远程监控装置和方法，包括：采集实时数据信息;获取远程平台的设定数据信息;将实时数据信息和设定数据信息进行比对，并根据比对结果生成指令信息;根据指令信息控制污废水排放控制阀;显示实时数据信息和污废水排放控制阀的状态信息，节省水务管理部门的人力物力，提高了工作的效率和准确性。
本发明的其他特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点在说明书、权利要求书以及附图中所特别指出的结构来实现和获得。
为使本发明的上述目的、特征和优点能更明显易懂，下文特举较佳实施例，并配合所附附图，作详细说明如下。
