申请日2018.12.29
公开(公告)日2019.03.12
IPC分类号B01D29/03; B01D29/64; B01D29/94
摘要
本发明涉及一种回转式餐饮废水固液分离装置，包括箱体、出液管、排污管、进水管、气吹管、挡水板、转动筒、弧形多孔板、平面多孔板、隔水板、连接条、硬质幅板、软质刮板和清渣板;本发明简化了流程，提高了处理效率，能彻底、快速的带出固体杂质，同时大幅缩小了体积，易于制造及运输。
权利要求书

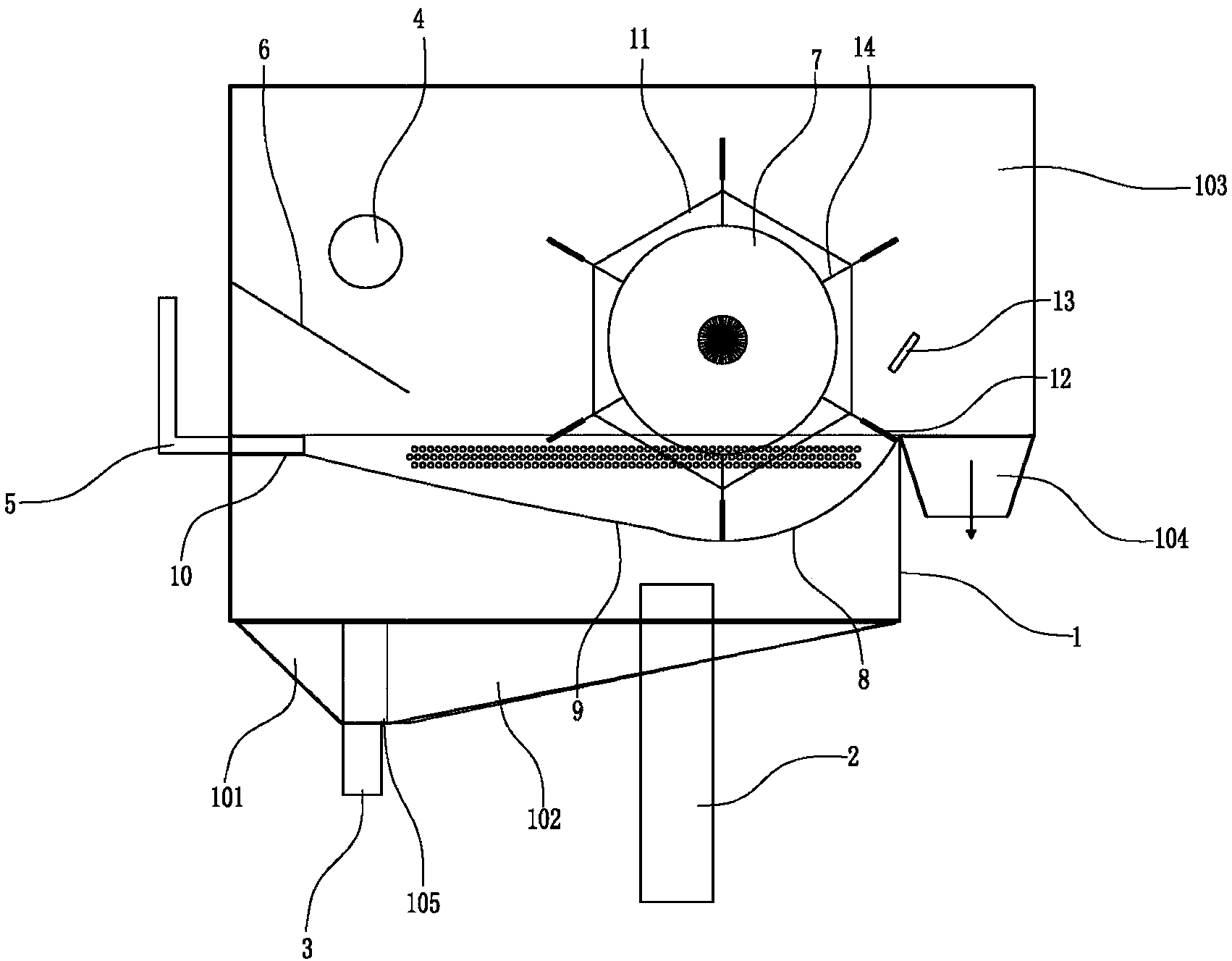

1.一种回转式餐饮废水固液分离装置，包括箱体、出液管、排污管、进水管、气吹管、挡水板、转动筒、弧形多孔板、平面多孔板、隔水板、连接条、硬质幅板、软质刮板和清渣板，箱体的底部左侧向外形成有第一半锥斗，箱体的底部右侧向外形成有第二半锥斗，第一半锥斗和第二半锥斗之间形成有过渡部，过渡部的底部连接有竖直分布的排污管;第二半锥斗的中部插入连接有竖直分布的出液管，其特征在于，所述箱体的前后两侧内壁之间固定有相互连接的隔水板、弧形多孔板和平面多孔板，所述隔水板、弧形多孔板和平面多孔板均出液管插入端的上方，所述平面多孔板位于隔水板和弧形多孔板之间;所述箱体的右侧向外形成有下落腔，所述下落腔的下方向外形成有锥形斗;所述箱体的前后两侧内壁之间还设置有可转动的转动筒，所述转动筒位于弧形多孔板和平面多孔板的连接处上方，所述转动筒的外侧圆周面上固定有多个沿圆周方向等角度分布的硬质幅板，每个所述硬质幅板的外侧均固定有一个软质刮板，每个所述软质刮板的外侧侧面均与弧形多孔板的内壁相互配合;相邻的两个所述硬质幅板的前侧侧面之间和后侧侧面之间均固定有一个相互对称分布的连接条;所述箱体的前后两侧内壁之间还固定有倾斜分布的清渣板，所述清渣板的倾斜角度与软质刮板的位置相互配合;所述箱体的左侧插入固定有气吹管，所述气吹管位于隔水板的上方;所述箱体的前后两侧内壁之间还固定有倾斜分布的挡水板。
2.根据权利要求1所述的一种回转式餐饮废水固液分离装置，其特征在于，所述第一半锥斗的斜度大于第二半锥斗的斜度，所述出液管的插入端高于第二半锥斗的上端开口处。
3.根据权利要求1所述的一种回转式餐饮废水固液分离装置，其特征在于，所述隔水板的左侧固定在箱体的左侧内壁上，所述隔水板的右侧横向固定在平面多孔板的左侧，所述平面多孔板的右侧倾斜向下固定在弧形多孔板的左侧，所述弧形多孔板的右侧固定在箱体的右侧内壁上。
4.根据权利要求1所述的一种回转式餐饮废水固液分离装置，其特征在于，所述挡水板的上侧固定在箱体的左侧内壁上，所述挡水板的下侧位于进水管的下方。
5.根据权利要求1所述的一种回转式餐饮废水固液分离装置，其特征在于，所述软质刮板的外侧开设有多个等间距分布的过水槽，对应地，所述清渣板的下侧开设有多个等间距分布的除渣条，每个所述除渣条的外端形成有尖头，所述除渣条的宽度与过水槽的宽度相互配合。
说明书
一种回转式餐饮废水固液分离装置
技术领域
本发明涉及一种回转式餐饮废水固液分离装置。
背景技术
餐饮废水是指由餐饮业排放的未经处理的废水，主要来源于食品的准备、餐具洗涤、食物残余的渗沥液等，餐饮废水中含有大量的固体杂质，直接排放会堵塞管道，也不利于环境保护，必须先进行固液分离;现有的餐饮废水固液分离装置大都通过倾斜提升机来将分离出的固体杂质带出，流程较长，处理效率较低，并有较多的杂质残留，同时体积大，不利于制造及运输，有待于进一步改进。
发明内容
针对上述现有技术的现状，本发明所要解决的技术问题在于提供一种简化了流程，提高了处理效率，能彻底、快速的带出固体杂质，同时大幅缩小了体积，易于制造及运输的回转式餐饮废水固液分离装置。
本发明解决上述技术问题所采用的技术方案为：一种回转式餐饮废水固液分离装置，包括箱体、出液管、排污管、进水管、气吹管、挡水板、转动筒、弧形多孔板、平面多孔板、隔水板、连接条、硬质幅板、软质刮板和清渣板，箱体的底部左侧向外形成有第一半锥斗，箱体的底部右侧向外形成有第二半锥斗，第一半锥斗和第二半锥斗之间形成有过渡部，过渡部的底部连接有竖直分布的排污管;第二半锥斗的中部插入连接有竖直分布的出液管，其特征在于，所述箱体的前后两侧内壁之间固定有相互连接的隔水板、弧形多孔板和平面多孔板，所述隔水板、弧形多孔板和平面多孔板均出液管插入端的上方，所述平面多孔板位于隔水板和弧形多孔板之间;所述箱体的右侧向外形成有下落腔，所述下落腔的下方向外形成有锥形斗;所述箱体的前后两侧内壁之间还设置有可转动的转动筒，所述转动筒位于弧形多孔板和平面多孔板的连接处上方，所述转动筒的外侧圆周面上固定有多个沿圆周方向等角度分布的硬质幅板，每个所述硬质幅板的外侧均固定有一个软质刮板，每个所述软质刮板的外侧侧面均与弧形多孔板的内壁相互配合;相邻的两个所述硬质幅板的前侧侧面之间和后侧侧面之间均固定有一个相互对称分布的连接条;所述箱体的前后两侧内壁之间还固定有倾斜分布的清渣板，所述清渣板的倾斜角度与软质刮板的位置相互配合;所述箱体的左侧插入固定有气吹管，所述气吹管位于隔水板的上方;所述箱体的前后两侧内壁之间还固定有倾斜分布的挡水板。
优选地，所述第一半锥斗的斜度大于第二半锥斗的斜度，所述出液管的插入端高于第二半锥斗的上端开口处。
优选地，所述隔水板的左侧固定在箱体的左侧内壁上，所述隔水板的右侧横向固定在平面多孔板的左侧，所述平面多孔板的右侧倾斜向下固定在弧形多孔板的左侧，所述弧形多孔板的右侧固定在箱体的右侧内壁上。
优选地，所述挡水板的上侧固定在箱体的左侧内壁上，所述挡水板的下侧位于进水管的下方。
优选地，所述软质刮板的外侧开设有多个等间距分布的过水槽，对应地，所述清渣板的下侧开设有多个等间距分布的除渣条，每个所述除渣条的外端形成有尖头，所述除渣条的宽度与过水槽的宽度相互配合。
与现有技术相比，本发明的优点在于：本发明简化了流程，提高了处理效率，能彻底、快速的带出固体杂质，同时大幅缩小了体积，易于制造及运输。
