申请日2018.01.18
公开(公告)日2018.09.14
IPC分类号C02F3/34; C02F3/32
摘要
本实用新型提供了一种生态隔污篱墙及污水拦截系统，涉及污水处理技术领域，本实用新型提供的生态隔污篱墙包括设于排污口处的多个用于承载植物的浮板本体，浮板本体相互连接呈凹字形结构，凹字形结构内凹的一侧朝向排污口，相邻的两个浮板本体之间通过连接组件可拆卸连接。本实用新型提供的生态隔污篱墙上的植物能够将排污口包围起来，当排污口排出污水时，能够更全面地除去污水中的污染物，并且植物根系能够长时间的对污染物进行吸附，有效的对排污口直排的污水进行处理，实现对污水的拦截。
权利要求书
1.一种生态隔污篱墙，其特征在于，包括设于排污口(1)处的多个用于承载植物的浮板本体(2)，所述浮板本体(2)相互连接呈凹字形结构，所述凹字形结构内凹的一侧朝向所述排污口(1)，相邻的两个所述浮板本体(2)之间通过连接组件(3)可拆卸连接。
2.根据权利要求1所述的生态隔污篱墙，其特征在于，所述凹字形结构包括横向延伸部和设于所述横向延伸部两端的纵向延伸部，所述横向延伸部包括至少一排所述浮板本体(2)，所述纵向延伸部包括至少一列所述浮板本体(2)。
3.根据权利要求1所述的生态隔污篱墙，其特征在于，所述连接组件(3)包括设于一个所述浮板本体(2)上的连接扣(31)和设于另一个所述浮板本体(2)上的连接钩(32)，所述连接钩(32)钩设于所述连接扣(31)上。
4.根据权利要求3所述的生态隔污篱墙，其特征在于，所述浮板本体(2)包括顶面、底面和四个侧面，每一个所述侧面分别设有一个所述连接扣(31)和一个所述连接钩(32)。
5.根据权利要求1所述的生态隔污篱墙，其特征在于，还包括设于所述浮板本体(2)上用于承载植物的种植杯(4)，所述种植杯(4)包括杯体(41)和杯沿(42)，所述杯体(41)的底部设有用于植物根系穿过的通孔。
6.根据权利要求5所述的生态隔污篱墙，其特征在于，所述浮板本体(2)上设有用于容纳所述种植杯(4)的透孔。
7.根据权利要求5所述的生态隔污篱墙，其特征在于，所述杯体(41)的底部设有用于作为微生物载体的生物绳(411)。
8.根据权利要求1所述的生态隔污篱墙，其特征在于，还包括微纳米曝气装置(5)，所述微纳米曝气装置(5)设于至少一个所述浮板本体(2)上。
9.根据权利要求8所述的生态隔污篱墙，其特征在于，还包括与所述微纳米曝气装置(5)电连接的太阳能电池板(6)和用于支撑所述太阳能电池板(6)的支架(7)，所述支架(7)设于至少一个所述浮板本体(2)上。
10.一种污水拦截系统，其特征在于，包括多个如权利要求1-9任一项所述的生态隔污篱墙，多个所述生态隔污篱墙沿着污水的流动方向依次设置于河道中。
说明书
生态隔污篱墙及污水拦截系统
技术领域
本实用新型涉及污水处理技术领域，尤其是涉及一种生态隔污篱墙及污水拦截系统。
背景技术
各种污染物通过排污口直排进入河道，导致河水发黑发臭，尤其是在我国发达地区的大中型城市，河道黑臭问题已经相当突出。
为了避免上述现象，就要从污染源头进行治理，传统通常采用向河道中加入化学药剂的治理方式，但是该方式容易造成二次污染，并且排污口涌入河道的污水在水体扩散后污染面积加大，加药装置通常设置在河道边，加药装置向水中加入的药剂与河道边小范围的污染物进行反应后便失去作用，无法更好的对排污口直排的污水进行处理。
因此，如何提供一种对排污口直排进入河道的污水进行有效处理的生态隔污篱墙及污水拦截系统是本领域技术人员需解决的技术问题之一。
实用新型内容
本实用新型的目的在于提供一种生态隔污篱墙，以解决现有技术中无法对排污口直排进入河道的污水进行有效处理的技术问题。另外提供一种使用上述生态隔污篱墙的污水拦截系统。
本实用新型提供一种生态隔污篱墙，包括设于排污口处的多个用于承载植物的浮板本体，所述浮板本体相互连接呈凹字形结构，所述凹字形结构内凹的一侧朝向所述排污口，相邻的两个所述浮板本体之间通过连接组件可拆卸连接。
进一步地，所述凹字形结构包括横向延伸部和设于所述横向延伸部两端的纵向延伸部，所述横向延伸部包括至少一排所述浮板本体，所述纵向延伸部包括至少一列所述浮板本体。
进一步地，所述连接组件包括设于一个所述浮板本体上的连接扣和设于另一个所述浮板本体上的连接钩，所述连接钩钩设于所述连接扣上。
进一步地，所述浮板本体包括顶面、底面和四个侧面，每一个所述侧面分别设有一个所述连接扣和一个所述连接钩。
进一步地，还包括设于所述浮板本体上用于承载植物的种植杯，所述种植杯包括杯体和杯沿，所述杯体的底部设有用于植物根系穿过的通孔。
进一步地，所述浮板本体上设有用于容纳所述种植杯的透孔。
进一步地，所述杯体的底部设有用于作为微生物载体的生物绳。
进一步地，还包括微纳米曝气装置，所述微纳米曝气装置设于至少一个所述浮板本体上。
进一步地，还包括与所述微纳米曝气装置电连接的太阳能电池板和用于支撑所述太阳能电池板的支架，所述支架设于至少一个所述浮板本体上。
本实用新型还提供一种污水拦截系统，包括多个上述方案所述的生态隔污篱墙，多个所述生态隔污篱墙沿着污水的流动方向依次设置于河道中。
本实用新型提供的生态隔污篱墙及污水拦截系统能产生如下有益效果：
本实用新型提供的生态隔污篱墙中，浮板本体用于承载植物，使得植物的根系能够深入水中，对排污口排出的污染物进行吸附，连接组件用于将相邻的两个浮板本体之间进行连接或者取消其连接。

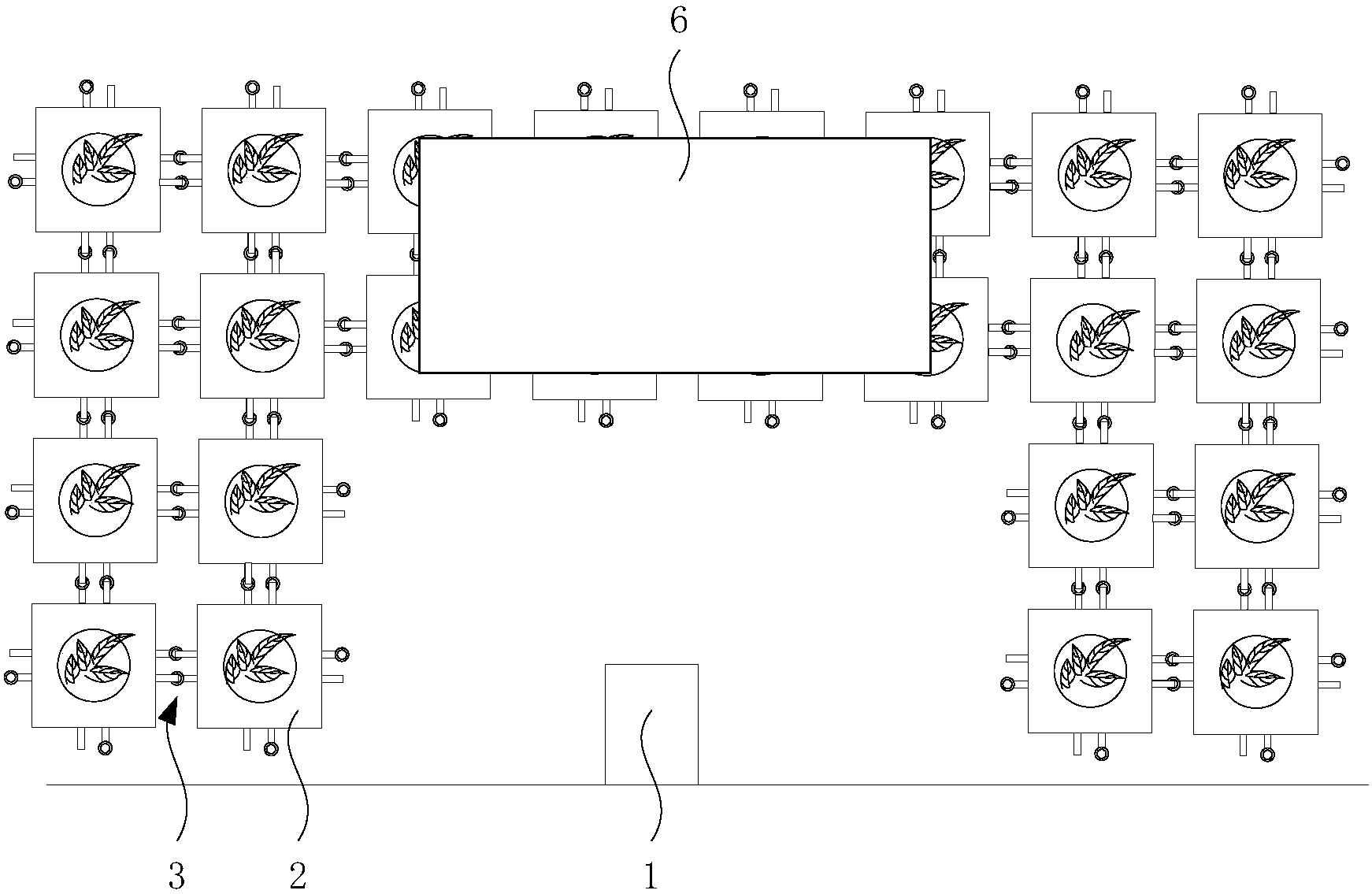

在使用上述生态隔污篱墙时，将一个浮板本体通过连接组件与另一个浮板本体连接，以此方式，将多个浮板本体相互连接呈凹字形结构，将凹字形结构内凹的一侧朝向排污口，当排污口排出污水时，能够对污水中的污染物进行更全面地吸附。
相对于现有技术来说，本实用新型提供的生态隔污篱墙中的多个浮板本体能够呈凹字形结构设于排污口处，且凹字形结构内凹的一侧朝向排污口，使得多个浮板本体上的植物能够将排污口包围起来，当排污口排出污水时，能够更全面地除去污水中的污染物，并且植物根系能够长时间的对污染物进行吸附，有效的对排污口直排的污水进行处理，实现对污水的拦截。同时连接组件能够方便两个浮板本体之间的连接，使得本实用新型提供的生态隔污篱墙更适用于水面大面积铺设。
相对于现有技术来说，本实用新型提供的污水拦截系统包括多个沿着污水的流动方向依次设置于河道中的生态隔污篱墙，能够对排污口排出的污水进行层层吸附、拦截，有效的除去排水口处污水中的污染物。
