申请日2018.11.26
公开(公告)日2019.02.01
IPC分类号C02F9/14; C02F103/30
摘要
本发明公开了一种汗布生产基于生物酶污水处理设备，包括外箱、第一水泵、气泵和第二水泵，所述外箱的内部一端固定有过滤箱，且过滤箱的上方安装有入水管，同时过滤箱的端头设置有过滤框，所述过滤框的端头处通过转轴连接有支撑板，且支撑板的边侧连接有弹簧，同时支撑板的底部通过支撑杆连接有缓冲板，所述第一水泵安装在外箱的内部中间位置，且第一水泵的边侧通过第一水管与过滤箱和净化箱相互连接，所述净化箱的上方一端安装有酸液罐，且净化箱的上方另一端安装有碱液罐，同时净化箱的内部固定有分流板。该汗布生产基于生物酶污水处理设备，在污水处理的完毕后，便于将过滤的杂质进行清理，降低了污水处理的难度。
权利要求书

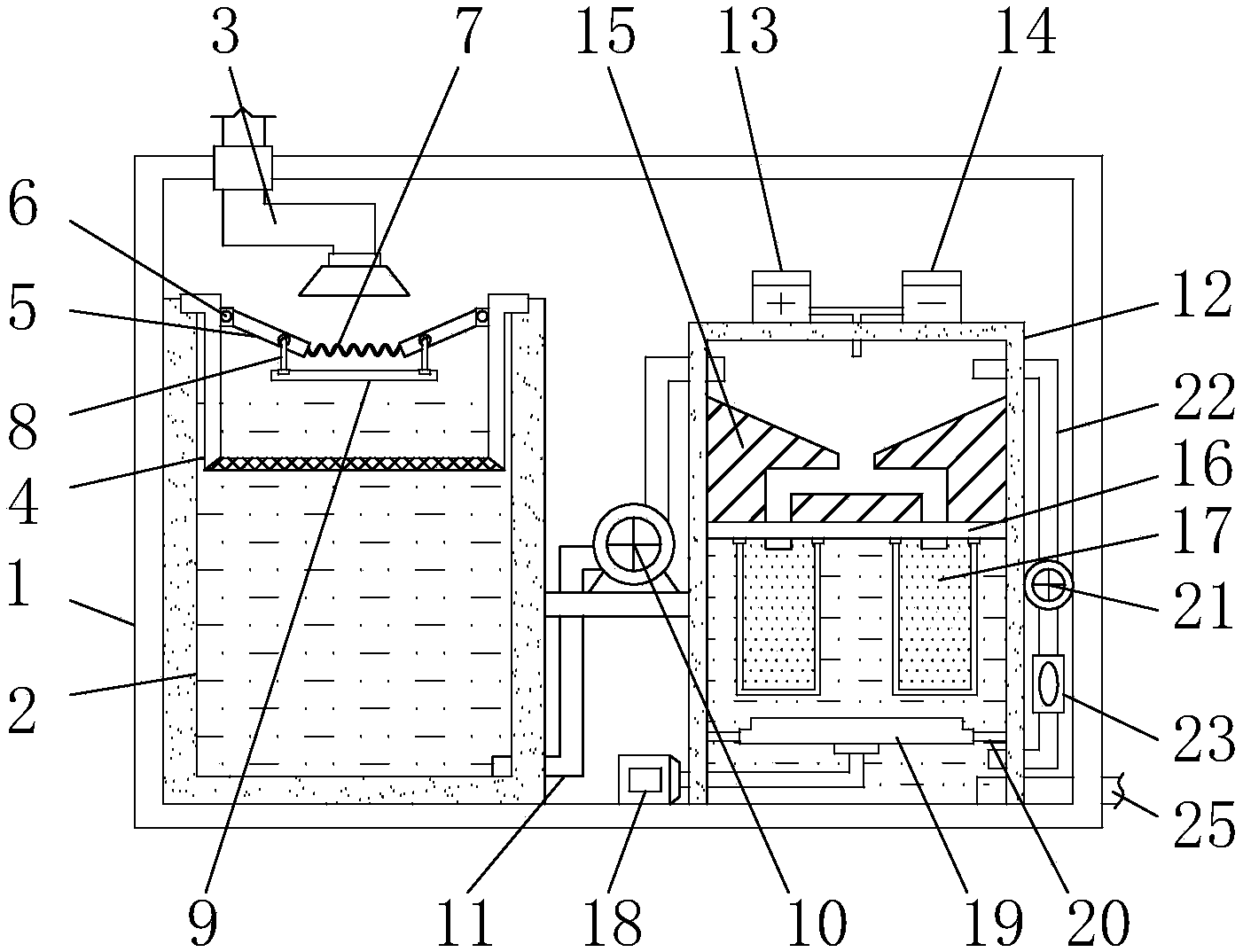

1.一种汗布生产基于生物酶污水处理设备，包括外箱(1)、第一水泵(10)、气泵(18)和第二水泵(21)，其特征在于：所述外箱(1)的内部一端固定有过滤箱(2)，且过滤箱(2)的上方安装有入水管(3)，同时过滤箱(2)的端头设置有过滤框(4)，所述过滤框(4)的端头处通过转轴(6)连接有支撑板(5)，且支撑板(5)的边侧连接有弹簧(7)，同时支撑板(5)的底部通过支撑杆(8)连接有缓冲板(9)，所述第一水泵(10)安装在外箱(1)的内部中间位置，且第一水泵(10)的边侧通过第一水管(11)与过滤箱(2)和净化箱(12)相互连接，所述净化箱(12)的上方一端安装有酸液罐(13)，且净化箱(12)的上方另一端安装有碱液罐(14)，同时净化箱(12)的内部固定有分流板(15)，所述分流板(15)的底部固定有固定板(16)，且固定板(16)的下方设置有生物膜(17)，所述气泵(18)安装在净化箱(12)的底部，且气泵(18)的边侧连接有气室(19)，所述气室(19)的边侧通过固定杆(20)与净化箱(12)相互连接，且气室(19)的上方开设有通孔(24)，同时净化箱(12)的底部预留有出水口(25)，所述第二水泵(21)安装在净化箱(12)的边侧，且第二水泵(21)的边侧通过第二水管(22)与净化箱(12)相互连接，同时第二水管(22)的中间位置安装有水质检测器(23)。
2.根据权利要求1所述的一种汗布生产基于生物酶污水处理设备，其特征在于：所述过滤框(4)和过滤箱(2)为卡合连接，且过滤框(4)的底部采用网状设置。
3.根据权利要求1所述的一种汗布生产基于生物酶污水处理设备，其特征在于：所述支撑板(5)与过滤框(4)和支撑杆(8)均构成转动安装结构，且支撑板(5)关于过滤框(4)的轴线对称设置有2个，同时2个支撑板(5)构成伸缩安装结构。
4.根据权利要求1所述的一种汗布生产基于生物酶污水处理设备，其特征在于：所述缓冲板(9)与过滤框(4)构成升降安装结构，且缓冲板(9)与过滤框(4)和入水管(3)底部的中心线对称。
5.根据权利要求1所述的一种汗布生产基于生物酶污水处理设备，其特征在于：所述分流板(15)为向下倾斜状设置，且分流板(15)为内空式设置，同时分流板(15)和净化箱(12)为固定设置。
6.根据权利要求1所述的一种汗布生产基于生物酶污水处理设备，其特征在于：所述第二水管(22)的一端贯穿设置在净化箱(12)的底部，且第二水管(22)的另一端贯穿设置在净化箱(12)的端头处。
7.根据权利要求1所述的一种汗布生产基于生物酶污水处理设备，其特征在于：所述通孔(24)等间距分布在气室(19)的上方，且气室(19)的上方对称设置有生物膜(17)。
说明书
一种汗布生产基于生物酶污水处理设备
技术领域
本发明涉及汗布生产技术领域，具体为一种汗布生产基于生物酶污水处理设备。
背景技术
汗布是一种内衣的纬平针织物，质地较为柔软，并且具有手感爽滑、较好的延伸性和吸湿透气等特点。
汗布在生产的过程中需要清洗处理，因此需要使用到污水处理设备。然而现有的汗布生产用污水处理装置，清洗完毕后，不便于清理装置中的杂质，提高了污水处理的难度。针对上述问题，在原有汗布生产用污水处理装置的基础上进行创新设计。
发明内容
本发明的目的在于提供一种汗布生产基于生物酶污水处理设备，以解决上述背景技术中提出现有的汗布生产用污水处理装置，清洗完毕后，不便于清理装置中的杂质，提高了污水处理的难度的问题。
为实现上述目的，本发明提供如下技术方案：一种汗布生产基于生物酶污水处理设备，包括外箱、第一水泵、气泵和第二水泵，所述外箱的内部一端固定有过滤箱，且过滤箱的上方安装有入水管，同时过滤箱的端头设置有过滤框，所述过滤框的端头处通过转轴连接有支撑板，且支撑板的边侧连接有弹簧，同时支撑板的底部通过支撑杆连接有缓冲板，所述第一水泵安装在外箱的内部中间位置，且第一水泵的边侧通过第一水管与过滤箱和净化箱相互连接，所述净化箱的上方一端安装有酸液罐，且净化箱的上方另一端安装有碱液罐，同时净化箱的内部固定有分流板，所述分流板的底部固定有固定板，且固定板的下方设置有生物膜，所述气泵安装在净化箱的底部，且气泵的边侧连接有气室，所述气室的边侧通过固定杆与净化箱相互连接，且气室的上方开设有通孔，同时净化箱的底部预留有出水口，所述第二水泵安装在净化箱的边侧，且第二水泵的边侧通过第二水管与净化箱相互连接，同时第二水管的中间位置安装有水质检测器。
优选的，所述过滤框和过滤箱为卡合连接，且过滤框的底部采用网状设置。
优选的，所述支撑板与过滤框和支撑杆均构成转动安装结构，且支撑板关于过滤框的轴线对称设置有2个，同时2个支撑板构成伸缩安装结构。
优选的，所述缓冲板与过滤框构成升降安装结构，且缓冲板与过滤框和入水管底部的中心线对称。
优选的，所述分流板为向下倾斜状设置，且分流板为内空式设置，同时分流板和净化箱为固定设置。
优选的，所述第二水管的一端贯穿设置在净化箱的底部，且第二水管的另一端贯穿设置在净化箱的端头处。
优选的，所述通孔等间距分布在气室的上方，且气室的上方对称设置有生物膜。
与现有技术相比，本发明的有益效果是：该汗布生产基于生物酶污水处理设备，在污水处理的完毕后，便于将过滤的杂质进行清理，降低了污水处理的难度;
1.过滤箱的内部设置了能够拆卸的过滤框，通过过滤框对污水进行过滤，污水过滤后，将过滤框向外拉伸，对污水过滤的杂质进行清理，降低了污水处理的难度;
2.污水杂质过滤后，通过净化箱对污水进行中和净化，并且能够通过生物膜对污水中的生物酶进行处理，第二水泵通过第二水管对净化箱内部的污水进行循环处理，提高了污水处理的洁净度。
