申请日2018.11.26
公开(公告)日2019.02.15
IPC分类号C02F1/52
摘要
本发明公开了一种用于污水处理的新型混凝反应池，属于污水处理设备领域。该混凝反应池的一端池壁内设置预埋管、加药装置和搅拌装置，另外一端设有预埋管，所述反应池中设有若干交错布置的折板，折板之间的距离随水流方向逐渐增大。本发明可用于污水处理系统二次沉淀池前的混凝反应，避免生物处理系统中的生物膜以及污水中残余的悬浮物对后续处理单元的影响以及悬浮物质超标的现象，对污水中悬浮物质和生物池中脱落的生物膜能起到较好的混凝作用，运行稳定，经济合理。
权利要求书
1.一种用于污水处理的新型混凝反应池，其特征在于，所述混凝反应池的一端按照水流方向依次设有进水预埋管、加药装置和搅拌装置，另外一端设有出水预埋管，所述混凝反应池中垂直于水流的方向上设有若干交错布置的折板。
2.根据权利要求1所述的混凝反应池，其特征在于，所述折板的长度为0.9m，折板之间的距离为1.7m。
3.根据权利要求1所述的混凝反应池，其特征在于，所述折板的长度为0.9m，折板之间的距离随水流方向逐渐增大，折板之间的距离为1～2m。
4.根据权利要求1所述的混凝反应池，其特征在于，所述混凝反应池的长为11m，宽为1.5m。
5.根据权利要求1所述的混凝反应池，其特征在于，所述混凝反应池为半地上式，池底的标高为-1.2m，池面的标高为+0.4m。
6.根据权利要求1所述的混凝反应池，其特征在于，所述混凝反应池为钢筋混凝土结构，池体壁厚为300mm。
7.根据权利要求1所述的混凝反应池，其特征在于，所述进水预埋管为DN80，数量为2个。
8.根据权利要求1所述的混凝反应池，其特征在于，所述出水预埋管为DN150，数量为1个。
9.根据权利要求1所述的混凝反应池，其特征在于，所述加药装置中的药品为聚合氯化铝。
说明书
一种用于污水处理的新型混凝反应池
技术领域
本发明属于污水处理设备领域，具体地说，涉及一种用于污水处理的新型混凝反应池。
背景技术
在污水处理过程中，混凝反应池是一个重要的污水处理构筑物。因通常污水生化处理系统中含有大量脱落的生物膜以及未完全去除的悬浮物质，影响出水的水质，所以需设置混凝反应池对悬浮物质进行去除，以确保出水的效果，而现有的混凝反应池往往达不到理想的处理效果。
目前，常用的絮凝反应池包括折板混凝反应池、网格(栅条)混凝反应池、机械搅拌混凝反应池三种形式，网格混凝反应池占地面积较大，反应时间长，且末端易积泥;折板混凝反应池通过折流混合形成絮体，转折处扰动较大会造成絮体破碎;机械搅拌混凝反应池反应时间短且效果明显，但能耗较大。
公开日为2018年1月2日的中国专利201720687725.1公开了一种折板网格混凝反应池，在池体的内部设置有折板混凝区和网格混凝区，折板混凝区的入口端连接原水输送管道，在原水输送管道上设置有管道混合器，管道混合器与凝聚剂添加管道连接，折板混凝区的出口端与网格混凝区的入口端连通，在折板混凝区的内部设置有若干个弯折板体，相邻弯折板体之间平行错位分布，在网格混凝区的内部设置有高分子助凝剂投加管道和排泥管道，网格混凝区的出口端连接清水输出管道。该实用新型将折板与网格结合，有一定的增强絮凝效果的作用，但效果不尽如人意。
发明内容
发明目的：针对现有技术存在的上述问题，本发明的目的在于提供一种运行稳定、效果良好的新型混凝反应池。
技术方案：为解决上述问题，本发明采用如下的技术方案。

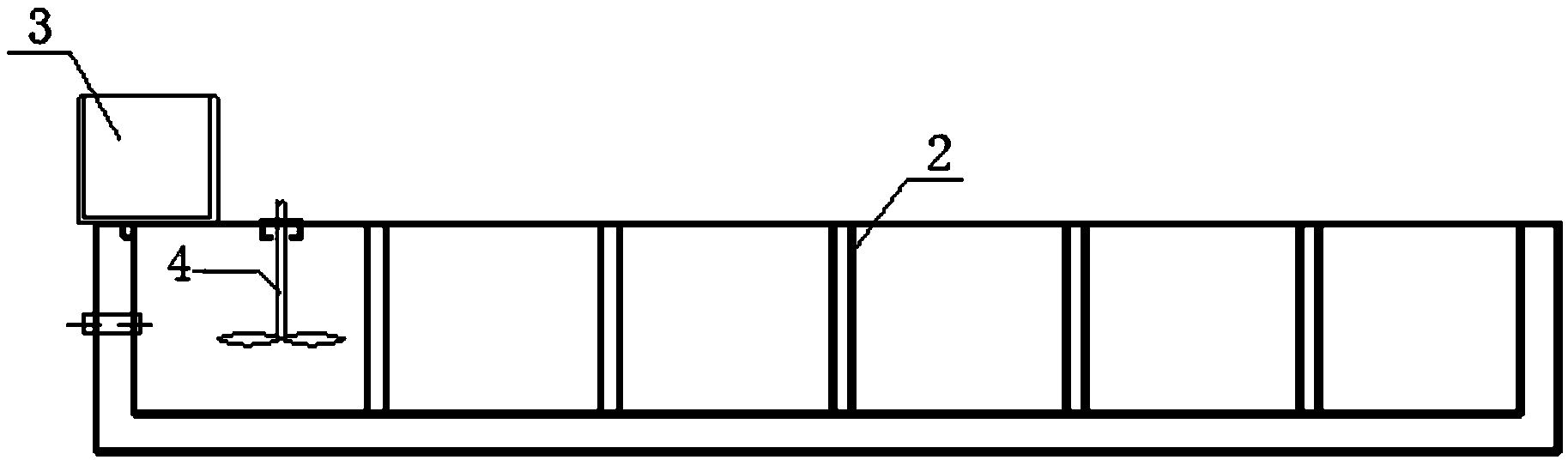

一种用于污水处理的新型混凝反应池，所述混凝反应池的一端按照水流方向依次设有进水预埋管、加药装置和搅拌装置，另外一端设有出水预埋管，所述混凝反应池中垂直于水流的方向上设有若干交错布置的折板。
所述折板的长度为0.9m，折板之间的距离为1.7m。
所述折板的长度为0.9m，折板之间的距离随水流方向逐渐增大，折板之间的距离为1～2m。
所述混凝反应池的长为11m，宽为1.5m。
所述混凝反应池为半地上式，池底的标高为-1.2m，池面的标高为+0.4m。
所述混凝反应池为钢筋混凝土结构，池体壁厚为300mm。
所述进水预埋管为DN80，数量为2个。
所述出水预埋管为DN150，数量为1个。
所述加药装置中的药品为聚合氯化铝。
有益效果：相比于现有技术，本发明的混凝反应池，可用于污水处理系统二次沉淀池前的混凝反应，避免生物处理系统中的生物膜以及污水中残余的悬浮物对后续处理单元的影响以及悬浮物质超标的现象，对污水中悬浮物质和生物池中脱落的生物膜能起到较好的混凝作用，运行稳定，经济合理，保证出水的水质，具有结构简单，设计合理，易于制造的特点，对其他工业废水混凝反应池的设置有一定的参考意义。
