申请日2018.07.06
公开(公告)日2019.02.26
IPC分类号C02F9/02
摘要
本实用新型涉及污水处理技术领域，具体涉及一种新型污水处理管道，包括管道一、管道二、连接板、电源、单向阀门、伸缩杆一、次级滤网、刮块一、连接杆、过滤桶、初级滤网、电机、搅碎装置、刀片、伸缩杆二、活性炭吸附层和刮块二，管道一与管道二通过连接板固定连接，管道二顶端设置有电源，管道一与管道二的连接口处设置有单向阀门，单向阀门顶端与管道二顶端内壁固定连接，单向阀门底端紧贴于连接板的右侧壁，本实用新型结构简单，操作方便，具有多重过滤效果，使得过滤效果更佳，具有搅碎功能，避免了管道被大型杂质堵塞，具有清除粘附垃圾的功能，进一步避免了管道被堵塞的情况，同时还具有除味和防回流机构，具有很强的实用性。
权利要求书

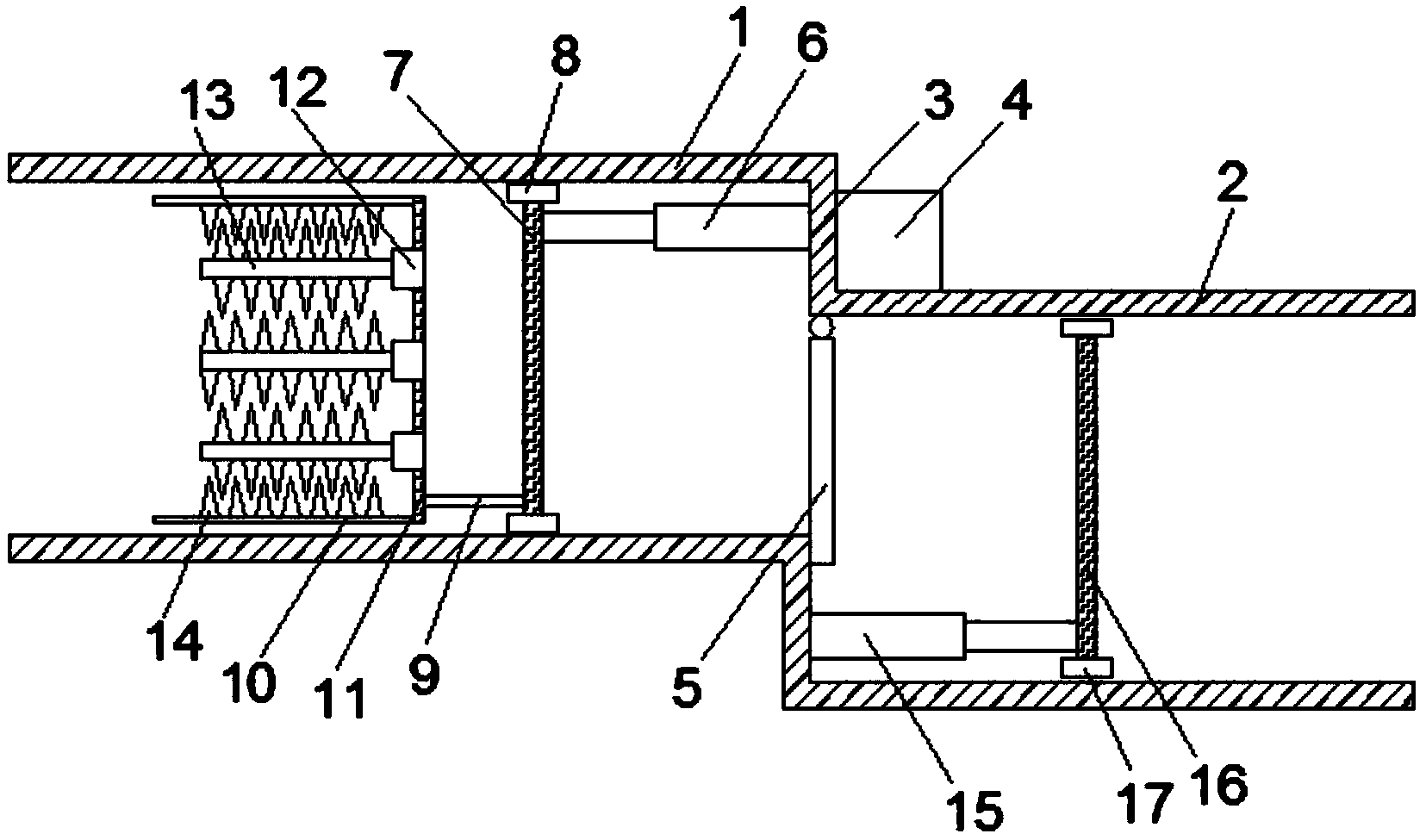

1.一种新型污水处理管道，其特征在于：包括管道一(1)、管道二(2)、连接板(3)、电源(4)、单向阀门(5)、伸缩杆一(6)、次级滤网(7)、刮块一(8)、连接杆(9)、过滤桶(10)、初级滤网(11)、电机(12)、搅碎装置(13)、刀片(14)、伸缩杆二(15)、活性炭吸附层(16)和刮块二(17)，所述管道一(1)与所述管道二(2)通过所述连接板(3)固定连接，所述管道二(2)顶端设置有所述电源(4)，所述管道一(1)与所述管道二(2)的连接口处设置有所述单向阀门(5)，所述单向阀门(5)顶端与所述管道二(2)顶端内壁固定连接，所述单向阀门(5)底端紧贴于所述连接板(3)的右侧壁，所述伸缩杆一(6)固定设置于所述管道一(1)内于所述连接板(3)左侧壁，所述伸缩杆一(6)头部与所述次级滤网(7)固定连接，所述次级滤网(7)周围设置有所述刮块一(8)，所述次级滤网(7)左侧壁设置有所述连接杆(9)，所述连接杆(9)左端固定连接有所述过滤桶(10)，所述过滤桶(10)右端桶底上设置有所述初级滤网(11)，所述初级滤网(11)上设置有所述电机(12)，所述电机(12)上设置有所述搅碎装置(13)，所述过滤桶(10)侧壁上设置有所述刀片(14)，所述伸缩杆二(15)设置于所述管道二(2)内于所述连接板(3)右侧，所述伸缩杆二(15)头部与所述活性炭吸附层(16)固定连接，所述活性炭吸附层(16)周围设置有所述刮块二(17)。
2.根据权利要求1所述的新型污水处理管道，其特征在于：所述管道一(1)水平高度高于所述管道二(2)。
3.根据权利要求1所述的新型污水处理管道，其特征在于：所述连接杆(9)与所述次级滤网(7)相垂直。
4.根据权利要求1所述的新型污水处理管道，其特征在于：所述搅碎装置(13)水平向左设置。
5.根据权利要求1所述的新型污水处理管道，其特征在于：所述电机(12)与所述搅碎装置(13)设置有3组。
说明书
一种新型污水处理管道
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种新型污水处理管道。
背景技术
水处理装置是处理污水的装置，经常用于工业废水的处理，但是现在用到的废水处理装置处理效果不好，并且容易造成污染，已经不能满足使用的需要，因此设计一种污水处理管道很有必要。
实用新型内容
针对现有技术的不足，本实用新型公开了一种新型污水处理管道，用于解决废水处理装置处理效果不好，并且容易造成污染，不能满足使用需要的问题。
具体技术方案如下：
一种新型污水处理管道，包括管道一、管道二、连接板、电源、单向阀门、伸缩杆一、次级滤网、刮块一、连接杆、过滤桶、初级滤网、电机、搅碎装置、刀片、伸缩杆二、活性炭吸附层和刮块二，所述管道一与所述管道二通过所述连接板固定连接，所述管道二顶端设置有所述电源，所述管道一与所述管道二的连接口处设置有所述单向阀门，所述单向阀门顶端与所述管道二顶端内壁固定连接，所述单向阀门底端紧贴于所述连接板的右侧壁，所述伸缩杆一固定设置于所述管道一内于所述连接板左侧壁，所述伸缩杆一头部与所述次级滤网固定连接，所述次级滤网周围设置有所述刮块一，所述次级滤网左侧壁设置有所述连接杆，所述连接杆左端固定连接有所述过滤桶，所述过滤桶右端桶底上设置有所述初级滤网，所述初级滤网上设置有所述电机，所述电机上设置有所述搅碎装置，所述过滤桶侧壁上设置有所述刀片，所述伸缩杆二设置于所述管道二内于所述连接板右侧，所述伸缩杆二头部与所述活性炭吸附层固定连接，所述活性炭吸附层周围设置有所述刮块二;
优选的，所述管道一水平高度高于所述管道二;
优选的，所述连接杆与所述次级滤网相垂直;
优选的，所述搅碎装置水平向左设置;
优选的，所述电机与所述搅碎装置设置有3组。
有益效果：
本实用新型使用时，废水从管道一进入，废水先进入到过滤桶内，电机运行，搅碎装置工作，对废水中的大型杂质进行搅碎，之后经过滤桶上的初级滤网过滤，再次经过次级滤网进行过滤，使得经过两次过滤后的废水流进管道二内，之后经过活性炭吸附层除味吸附后，将废水排出到管道二外，完成对废水的处理。过滤桶内设置有搅碎装置，搅碎装置结合过滤桶内壁上的刀片能够将流进入管道一内的大型杂质进行搅碎，有效的防止了管道被堵塞的情况;设置有初级滤网和次级滤网，能够很好的将废水中的杂质进行过滤，使得过滤效果更佳;管道一与管道二连接口处设置有单向阀门，能够有效的避免废水回流的情况;设置有活性炭吸附层，能够有效的对废水的刺激性气味进行吸附，避免了刺激性的气味的流出，对人身体造成损害;当管道一和管道二内壁上粘附有难以清除的杂质时，打开伸缩杆一和伸缩杆二，伸缩杆一与伸缩杆二分别在管道一内与管道二内进行往复运动，使得刮块一与刮块二在管道一与管道二的内壁上进行刮擦，从而达到刮除粘附的杂质，进一步避免了管道被堵塞的情况发生。
