申请日2018.07.09
公开(公告)日2018.11.27
IPC分类号C02F9/04
摘要
本发明涉及一种处理装置，尤其涉及一种初步处理的污水处理装置。技术问题为：提供一种可以在污水排放之前进行净化处理、使用方便快捷、处理干净彻底的初步处理的污水处理装置。本发明的技术方案是：一种初步处理的污水处理装置，包括有底座、第一支撑杆、收集箱、第一单向阀、出气管、第一缸体等;底座左上部安装有第二支撑杆，第二支撑杆中部右侧安装有第三支撑杆，第三支撑杆右部安装有电机。本发明的筛选网将污水中的较大的垃圾去除，然后第一活塞左右移动带动臭氧气体从出气管吹出，使得臭氧对收集框内的污水进行消毒，从而达到初步处理效果，使用本设备可以短时间内完成污水净化工作，使用方便，操作简单，极大限度的保证了污水的净化工作，保护环境。
权利要求书
1.一种初步处理的污水处理装置，其特征在于，包括有底座、第一支撑杆、收集箱、第一单向阀、出气管、第一缸体、第二单向阀、进气管、第一活塞、第一移动杆、第一弹簧、第一连接板、第二连接板、第三支撑杆、凸轮、电机、第三连接板、第二弹簧、第二移动杆、第二活塞、第三单向阀、出水管、第二缸体、第四单向阀、进水管和第二支撑杆，底座左上部安装有第二支撑杆，第二支撑杆中部右侧安装有第三支撑杆，第三支撑杆右部安装有电机，电机输出轴上安装有凸轮，底座右上部安装有收集箱，底座中部安装有第一支撑杆，第一支撑杆上部安装有第一缸体和第二缸体，第一缸体内部滑动式设有第一活塞，第一活塞左部安装有第一移动杆，第一移动杆左部安装有第一连接板，第一连接板与第一缸体之间设有第一弹簧，第一连接板上部安装有第二连接板，第一缸体下部安装有出气管，第一缸体上部安装有进气管，出气管内安装有第一单向阀，进气管内安装有第二单向阀，第二缸体内部滑动式设有第二活塞，第二活塞左部安装有第二移动杆，第二移动杆左部安装有第三连接板，第三连接板与第二缸体之间安装有第二弹簧，第三连接板与第二连接板相连，凸轮与第三连接板接触，第二缸体右部安装有出水管，第二缸体上部安装有进水管，出水管内部安装有第三单向阀，进水管内部安装有第四单向阀。
2.根据权利要求1所述的一种初步处理的污水处理装置，其特征在于，还包括有筛选网、过滤箱、箱盖和第四支撑杆，第二支撑杆上部安装有第四支撑杆，第四支撑杆右部安装有过滤箱，过滤箱内安装有筛选网，过滤箱下部安装有箱盖，箱盖与出水管相连。
3.根据权利要求2所述的一种初步处理的污水处理装置，其特征在于，还包括有第五支撑杆、第六支撑杆、固定板、第三弹簧、敲击块和橡胶块，第三支撑杆上部安装有第五支撑杆，第五支撑杆上部安装有第六支撑杆，第六支撑杆右部安装有固定板，固定板右部安装有第三弹簧，第三弹簧右部安装有敲击块，敲击块右部安装有橡胶块。
4.根据权利要求3所述的一种初步处理的污水处理装置，其特征在于，还包括有第四连接板、第五连接板、丝母、丝杆、第一轴承、转轴、第二轴承和搅拌杆，第一连接板下部安装有第四连接板，第四连接板左下部安装有第五连接板，第五连接板下部安装有丝母，过滤箱左上部安装有第一轴承，过滤箱右上部安装有第二轴承，第一轴承和第二轴承内通过过盈连接的方式安装有转轴，转轴上固定安装有搅拌杆，转轴左部安装有丝杆，丝杆和丝母通过螺纹连接。
5.根据权利要求4所述的一种初步处理的污水处理装置，其特征在于，还包括有排水管、橡胶垫和螺纹盖，过滤箱右下部安装有排水管，排水管右部安装有螺纹盖，螺纹盖和排水管之间安装有橡胶垫。
说明书
一种初步处理的污水处理装置
技术领域
本发明涉及一种处理装置，尤其涉及一种初步处理的污水处理装置。
背景技术
随着人们生活水平的提高，对于生活环境方面有了更高的要求，人们对于污水处理问题越来越重视，目前人们对生活污水都未经处理直接排入河流，从而会对河流中的水资源造成污染，且会对环境造成污染，进而使居民饮用水质更差，破坏生态循环，现有的居民对生活污水进行处理时，通常是使用过滤网对生活污水中一些较大的杂物进行清理，随后居民会将生活污水排出，由于生活污水中的一些物质过滤网不能够对其进行拦截，如此还会存在生活污水中。
发明内容
为了克服污水都未经处理直接排入河流、造成环境污染、使居民饮用水质更差、破坏生态循环的缺点，技术问题为：提供一种可以在污水排放之前进行净化处理、使用方便快捷、处理干净彻底的初步处理的污水处理装置。

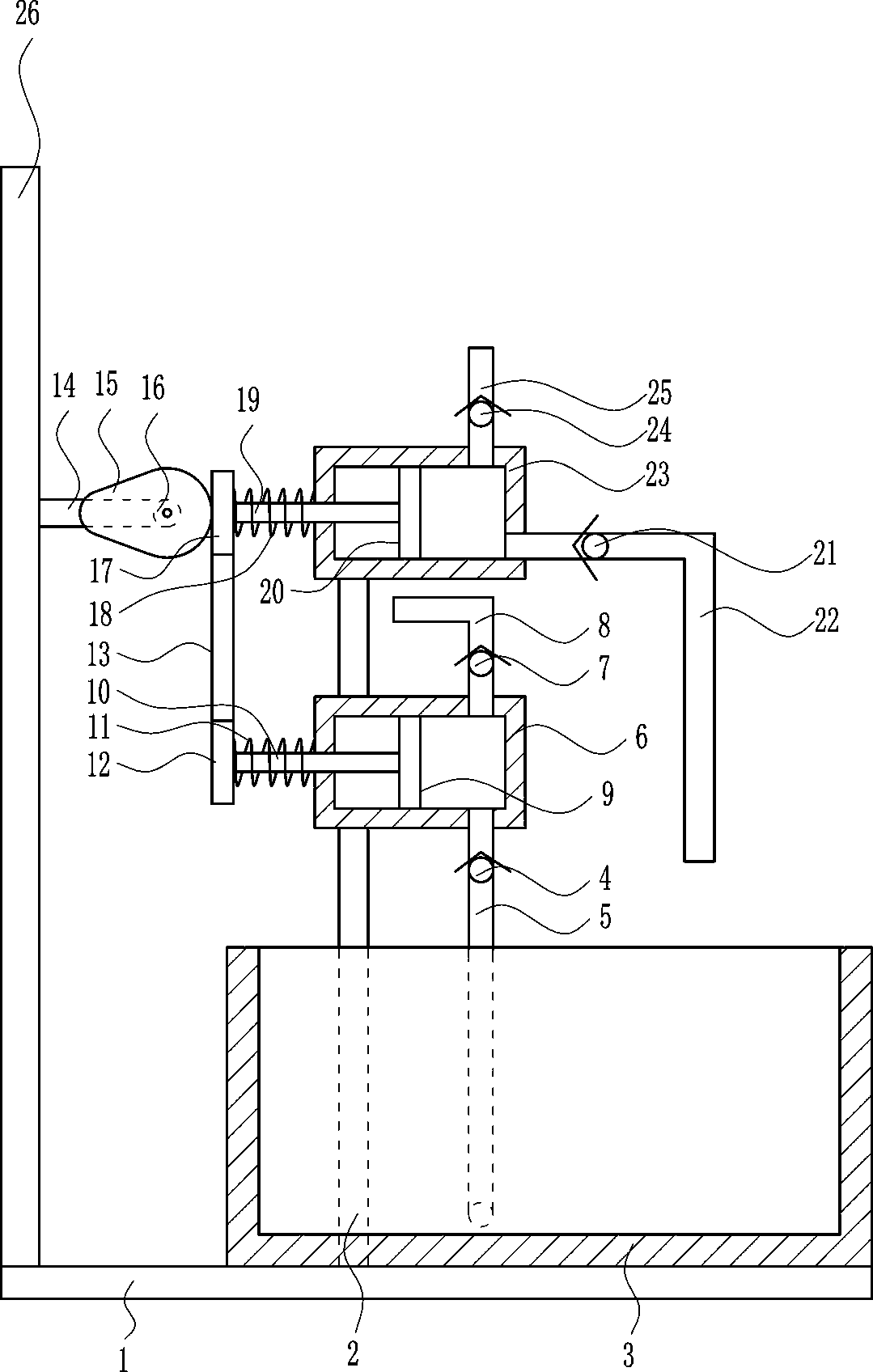

本发明的技术方案是：一种初步处理的污水处理装置，包括有底座、第一支撑杆、收集箱、第一单向阀、出气管、第一缸体、第二单向阀、进气管、第一活塞、第一移动杆、第一弹簧、第一连接板、第二连接板、第三支撑杆、凸轮、电机、第三连接板、第二弹簧、第二移动杆、第二活塞、第三单向阀、出水管、第二缸体、第四单向阀、进水管和第二支撑杆，底座左上部安装有第二支撑杆，第二支撑杆中部右侧安装有第三支撑杆，第三支撑杆右部安装有电机，电机输出轴上安装有凸轮，底座右上部安装有收集箱，底座中部安装有第一支撑杆，第一支撑杆上部安装有第一缸体和第二缸体，第一缸体内部滑动式设有第一活塞，第一活塞左部安装有第一移动杆，第一移动杆左部安装有第一连接板，第一连接板与第一缸体之间设有第一弹簧，第一连接板上部安装有第二连接板，第一缸体下部安装有出气管，第一缸体上部安装有进气管，出气管内安装有第一单向阀，进气管内安装有第二单向阀，第二缸体内部滑动式设有第二活塞，第二活塞左部安装有第二移动杆，第二移动杆左部安装有第三连接板，第三连接板与第二缸体之间安装有第二弹簧，第三连接板与第二连接板相连，凸轮与第三连接板接触，第二缸体右部安装有出水管，第二缸体上部安装有进水管，出水管内部安装有第三单向阀，进水管内部安装有第四单向阀。
进一步，还包括有筛选网、过滤箱、箱盖和第四支撑杆，第二支撑杆上部安装有第四支撑杆，第四支撑杆右部安装有过滤箱，过滤箱内安装有筛选网，过滤箱下部安装有箱盖，箱盖与出水管相连。
进一步，还包括有第五支撑杆、第六支撑杆、固定板、第三弹簧、敲击块和橡胶块，第三支撑杆上部安装有第五支撑杆，第五支撑杆上部安装有第六支撑杆，第六支撑杆右部安装有固定板，固定板右部安装有第三弹簧，第三弹簧右部安装有敲击块，敲击块右部安装有橡胶块。
进一步，还包括有第四连接板、第五连接板、丝母、丝杆、第一轴承、转轴、第二轴承和搅拌杆，第一连接板下部安装有第四连接板，第四连接板左下部安装有第五连接板，第五连接板下部安装有丝母，过滤箱左上部安装有第一轴承，过滤箱右上部安装有第二轴承，第一轴承和第二轴承内通过过盈连接的方式安装有转轴，转轴上固定安装有搅拌杆，转轴左部安装有丝杆，丝杆和丝母通过螺纹连接。
进一步，还包括有排水管、橡胶垫和螺纹盖，过滤箱右下部安装有排水管，排水管右部安装有螺纹盖，螺纹盖和排水管之间安装有橡胶垫。
使用时，人工将污水管与进水管连接，然后人工启动电机转动，电机输出轴带动凸轮转动，在第二弹簧的作用下，凸轮带动第三连接板左右移动，第三连接板带动第二连接板和第二移动杆左右移动，第二移动杆带动第二活塞左右移动，第二活塞带动污水从进水管流入再从出水管流出，第二连接板带动第一连接板左右移动，第一连接板带动第一移动杆左右移动，第一移动杆带动第一活塞左右移动，人工将臭氧管道与进气管连接，第一活塞带动臭氧气体从进气管进入再从出气管排出，从而达到不断给污水消毒的效果，完成后关闭电机即可。
因为还包括有筛选网、过滤箱、箱盖和第四支撑杆，第二支撑杆上部安装有第四支撑杆，第四支撑杆右部安装有过滤箱，过滤箱内安装有筛选网，过滤箱下部安装有箱盖，箱盖与出水管相连，人工从过滤箱通入污水，通过筛选网进行初次净化，过滤大的垃圾，避免堵塞进水管。
因为还包括有第五支撑杆、第六支撑杆、固定板、第三弹簧、敲击块和橡胶块，第三支撑杆上部安装有第五支撑杆，第五支撑杆上部安装有第六支撑杆，第六支撑杆右部安装有固定板，固定板右部安装有第三弹簧，第三弹簧右部安装有敲击块，敲击块右部安装有橡胶块，第三连接板不断左右移动带动第五支撑杆不断左右移动，通过第六支撑杆使固定板不断左右移动，再通过敲击块对过滤箱进行敲击，防止杂质过多引起堵塞，橡胶块可以防止敲击块将过滤箱敲坏。
因为还包括有第四连接板、第五连接板、丝母、丝杆、第一轴承、转轴、第二轴承和搅拌杆，第一连接板下部安装有第四连接板，第四连接板左下部安装有第五连接板，第五连接板下部安装有丝母，过滤箱左上部安装有第一轴承，过滤箱右上部安装有第二轴承，第一轴承和第二轴承内通过过盈连接的方式安装有转轴，转轴上固定安装有搅拌杆，转轴左部安装有丝杆，丝杆和丝母通过螺纹连接，第一连接板带动第四连接板左右移动，第四连接板带动第五连接板左右移动，第五连接板带动丝母左右移动，丝母带动丝杆转动，丝杆带动转轴转动，转轴带动搅拌杆转动，使污水均匀反应。
因为还包括有排水管、橡胶垫和螺纹盖，过滤箱右下部安装有排水管，排水管右部安装有螺纹盖，螺纹盖和排水管之间安装有橡胶垫，污水处理完毕后，人工打开螺纹盖排出处理后的污水，橡胶垫提高装置密封性。
有益效果是：本发明的筛选网将污水中的较大的垃圾去除，然后第一活塞左右移动带动臭氧气体从出气管吹出，使得臭氧对收集框内的污水进行消毒，从而达到初步处理效果，使用本设备可以短时间内完成污水净化工作，使用方便，操作简单，极大限度的保证了污水的净化工作，保护环境。
