申请日2018.12.25
公开(公告)日2019.03.29
IPC分类号C02F1/00; B01D29/68
摘要
本发明公开了一种高效去除氨氮的废水过滤器，包括装置外壳和二次过滤池，装置外壳的内部设有过滤层，装置外壳的上端设有与其内部相通的进水管和反冲洗出水管，反冲洗出水管上安装有反冲洗排水闸阀，装置外壳的下端设有与其内部相通的反冲洗总管和过滤水出水管，反冲洗总管上依次安装有反冲洗进水闸阀和反冲洗进水泵，过滤水出水管远离装置外壳的一端和二次过滤池的底部连通，二次过滤池的内部也设置有过滤层，二次过滤池的上端设有已过滤水出水管，已过滤水出水管上依次安装有已滤水出水闸阀和已滤水抽水泵。本发明通过设置两个过滤箱，进一步的提高了水中氨氮等物质的过滤率，废水经过完整的过滤流程后，氨氮去除率超过99%。
权利要求书
1.一种高效去除氨氮的废水过滤器，其特征在于：包括装置外壳和二次过滤池，所述装置外壳的内部设有过滤层，所述装置外壳的上端设有与其内部相通的进水管和反冲洗出水管，所述进水管上安装有进水闸阀，所述反冲洗出水管上安装有反冲洗排水闸阀，所述装置外壳的下端设有与其内部相通的反冲洗总管和过滤水出水管，所述反冲洗总管上依次安装有反冲洗进水闸阀和反冲洗进水泵，所述过滤水出水管远离所述装置外壳的一端和所述二次过滤池的底部连通，所述过滤水出水管上依次安装有二次过滤闸阀和二次过滤抽水泵，所述二次过滤池的内部也设置有过滤层，所述二次过滤池的上端设有已过滤水出水管，所述已过滤水出水管上依次安装有已滤水出水闸阀和已滤水抽水泵。
2.根据权利要求1所述的一种高效去除氨氮的废水过滤器，其特征在于：所述过滤层包括由上至下依次设置的珊瑚砂、珍珠岩、蛭石和陶粒。
3.根据权利要求1所述的一种高效去除氨氮的废水过滤器，其特征在于：所述装置外壳的上端设有检修口。
4.根据权利要求1所述的一种高效去除氨氮的废水过滤器，其特征在于：所述装置外壳的上端设有螺旋泵，所述螺旋泵的螺旋劲伸入到所述装置外壳的内部。
5.根据权利要求1所述的一种高效去除氨氮的废水过滤器，其特征在于：所述装置外壳的底端均布有多个支撑脚。
6.根据权利要求1所述的一种高效去除氨氮的废水过滤器，其特征在于：所述装置外壳的下端还设置有与其相通的进气管，所述进气管上依次设置有空气泵和空气泵闸阀。
7.根据权利要求1所述的一种高效去除氨氮的废水过滤器，其特征在于：所述反冲洗总管位于所述装置外壳内部的一段上均布有多根反冲洗支管。
8.根据权利要求1所述的一种高效去除氨氮的废水过滤器，其特征在于：所述反冲洗出水管位于所述装置外壳内部的一段为环形且其上设有多个反冲洗环形溢流出口。
说明书
一种高效去除氨氮的废水过滤器
技术领域
本发明涉及过滤装置技术领域，具体涉及一种高效去除氨氮的废水过滤器。
背景技术
随着我国城镇化的快速发展，工业化发展越来越快速，带来的环境污染问题也越来越严重，特别是氨氮等废物一直难以得到有效的处理。现在市场上有一些工业用过滤器，但其造价高、消耗大等问题一直限制着过滤设备的普及和推广，造价高、消耗大等问题限制了中小型企业难以购买污水处理设备，导致部分企业违规乱排放污水，给中国带来很大的环境问题。
发明内容
本发明所要解决的问题是：提供一种高效去除氨氮的废水过滤器，装置设计四层材料的滤层，且设置两个过滤箱，进一步的提高了水中氨氮等物质的过滤率，废水经过完整的过滤流程后，氨氮去除率超过99%。

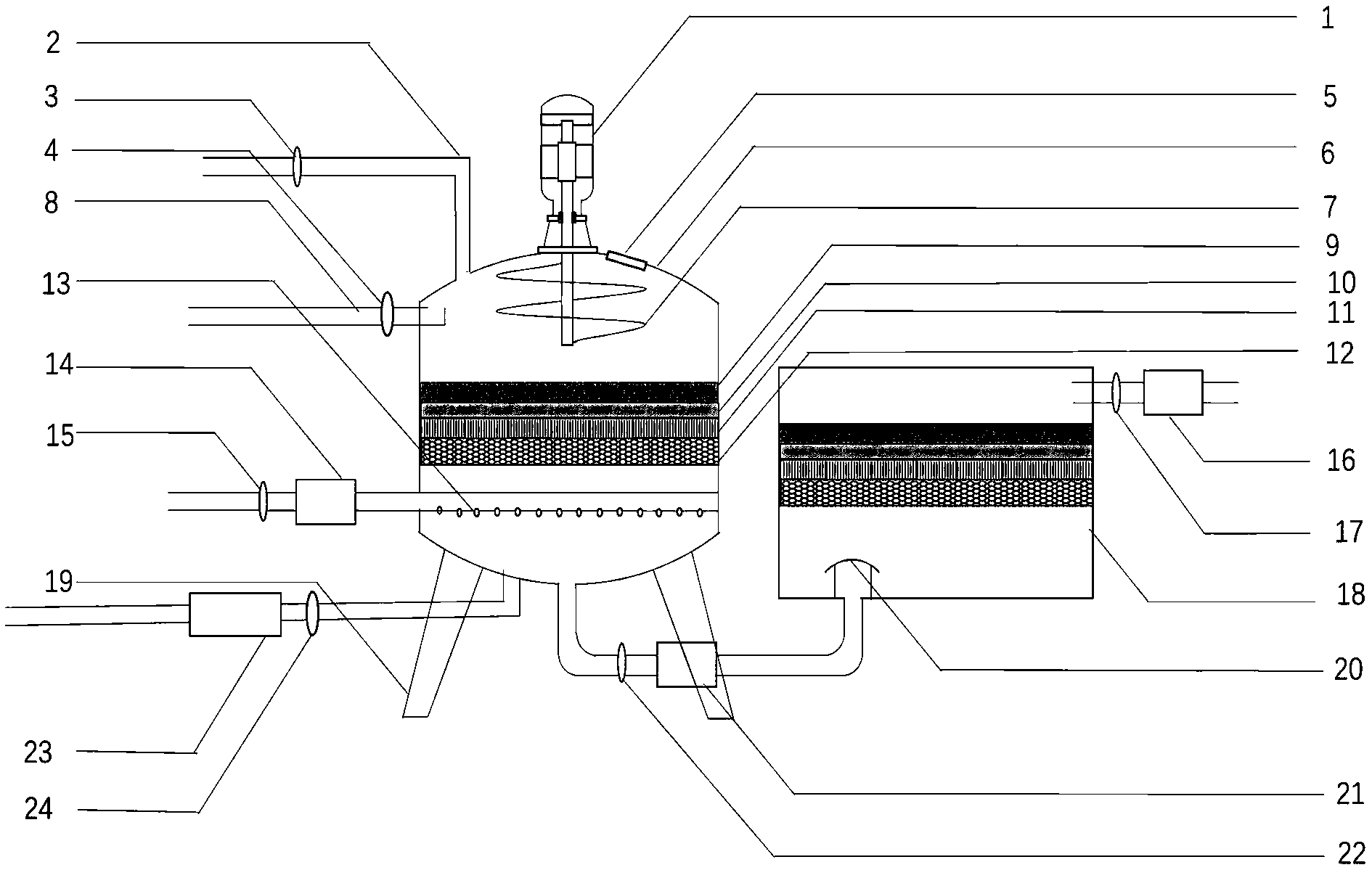

本发明为解决上述问题所提供的技术方案为：一种高效去除氨氮的废水过滤器，包括装置外壳和二次过滤池，所述装置外壳的内部设有过滤层，所述装置外壳的上端设有与其内部相通的进水管和反冲洗出水管，所述进水管上安装有进水闸阀，所述反冲洗出水管上安装有反冲洗排水闸阀，所述装置外壳的下端设有与其内部相通的反冲洗总管和过滤水出水管，所述反冲洗总管上依次安装有反冲洗进水闸阀和反冲洗进水泵，所述过滤水出水管远离所述装置外壳的一端和所述二次过滤池的底部连通，所述过滤水出水管上依次安装有二次过滤闸阀和二次过滤抽水泵，所述二次过滤池的内部也设置有过滤层，所述二次过滤池的上端设有已过滤水出水管，所述已过滤水出水管上依次安装有已滤水出水闸阀和已滤水抽水泵。
优选的，所述过滤层包括由上至下依次设置的珊瑚砂、珍珠岩、蛭石和陶粒。
优选的，所述装置外壳的上端设有检修口。通过设置检修口在设备出现故障时工作人员可通过检修口进入装置进行检修。
优选的，所述装置外壳的上端设有螺旋泵，所述螺旋泵的螺旋劲伸入到所述装置外壳的内部。螺旋泵和螺旋桨可对需过滤水施加向下的推力，在保证过滤水质的条件下增大过滤速度。
优选的，所述装置外壳的底端均布有多个支撑脚。
优选的，所述装置外壳的下端还设置有与其相通的进气管，所述进气管上依次设置有空气泵和空气泵闸阀。在装置进行反冲洗时空气泵开启，进行气水联合反冲洗，使反冲洗更加彻底。
优选的，所述反冲洗总管位于所述装置外壳内部的一段上均布有多根反冲洗支管。分散成多根反冲洗支管能保持冲洗水压基本不变，使反冲洗更彻底
优选的，所述反冲洗出水管位于所述装置外壳内部的一段为环形且其上设有多个反冲洗环形溢流出口。
与现有技术相比，本发明的优点是：本发明可实现对工业企业废水的处理和再利用。装置设计四层材料的滤层，且设置两个过滤箱，进一步的提高了水中氨氮等物质的过滤率，废水经过完整的过滤流程后，氨氮去除率超过99%。
