申请日2018.01.17
公开(公告)日2018.04.17
IPC分类号C02F9/04
摘要
本发明公开了一种基于环境保护的污水处理装置，包括药粉添加箱、第一电机、第一过滤箱、隔油网板、拉杆、支撑板、导料箱、第一液压缸、第二水泵、过滤网罩、第二液压缸和第三电机，利用第二过滤箱和隔油网板将污水中的油去除，利用导料管、密封板和第一液压缸控制药粉添加的量，利用第二电机、第一搅拌棒和搅拌叶使污水中的有机污物絮凝沉淀，利用第三电机、第三搅拌棒和搅拌叶避免排污时排污口的淤泥堆积将排污口堵塞，本发明进行三次过滤，能有效将污水中的固体颗粒杂质、油和有机污物净化掉，净化干净，能对污水进行循环利用，且能快速将淤泥排出，节约水资源，保护环境。
权利要求书
1.一种基于环境保护的污水处理装置,包括药粉添加箱、第一电机、第一过滤箱、隔油网板、第二电机、第二过滤箱、第三过滤箱、过滤网板、第一水泵、固定销、拉杆、支撑板、导料箱、第一密封板、第二密封板、第一液压缸、第二水泵、过滤网罩、第二液压缸和第三电机，其特征在于，第一过滤箱一侧顶部开设有进水口，第一过滤箱里面下部横向设置有过滤网板，所述过滤网板四侧外壁分别和第一过滤箱四侧内壁固定连接，第一过滤箱里面位于过滤网板上方设置有过滤层，第一过滤箱一侧外壁底部设置有第一水泵，第一水泵的输入端伸入第一过滤箱底部，第一水泵的输出端和导水管一端连接，导水管另一端和第二过滤箱顶部一侧开设的进水口连接，第二过滤箱固定在第一过滤箱另一侧外壁上部，第二过滤箱里面横向设置有三层隔油网板，隔油网板四侧外壁分别和第二过滤箱四侧内壁固定连接，第二过滤箱底面和第三过滤箱顶面一侧接触，且第二过滤箱底部开设的出水口和第三过滤箱连通，第三过滤箱一侧外壁和第一过滤箱另一侧外壁下部固定连接，第三过滤箱顶面中部设置有第二电机，第二电机的转轴和第一搅拌棒一端连接，第一搅拌棒位于第三过滤箱里面，第一搅拌棒上面均匀设置有若干个搅拌叶，第三过滤箱顶面另一侧设置有固定基台，固定基台顶面设置有药粉添加箱，药粉添加箱顶部开设有进料口，所述进料口位置处设置有密封盖，药粉添加箱里面下部横向设置有支撑板，支撑板横向设置，支撑板一端和药粉添加箱一侧内壁铰接，支撑板另一端呈弧形设置，且支撑板另一端和药粉添加箱另一侧内壁接触，支撑板另一端顶面和拉杆一端铰接，拉杆竖向设置，拉杆另一端穿过药粉添加箱的顶板，药粉添加箱顶面背离第一过滤箱一侧设置有固定块，所述固定块和拉杆另一端之间用固定销连接，支撑板正上方横向设置有第二搅拌棒，第二搅拌棒底面横向设置有卷扬板，第二搅拌棒一端穿过药粉添加箱靠近第一过滤箱一侧和第一电机的转轴连接，药粉添加箱另一侧底部开设有出料口，药粉添加箱的出料口和导料箱一侧上部的进料口连通，导料箱底部开设有出料口，所述导料箱的出料口的尺寸和导料箱的底板的尺寸相对应，导料箱的出料口和导料管一端连接，导料管竖向设置，导料管另一端和第三过滤箱连通，导料管靠近固定基台一侧上部和下部对称设置有卡块，所述卡块和导料管接触侧开设有卡槽，所述导料管上开设有和卡槽尺寸相同位置对应的通孔，导料管里面上部设置有第一密封板，下部设置有第二密封板，第一密封板和第二密封板横向设置，所述第一密封板和第二密封板一端均穿过导料管一侧的通孔固定在卡板的卡槽里面，第一密封板和第二密封板另一端侧面中部分别和一个第一液压缸的活塞杆固定连接，第一液压缸横向设置，上下两个第一液压缸固定端对称固定在安装板一侧上部和下部，安装板一侧中部和连接杆一端连接，连接杆横向设置，连接杆另一端和导料管另一侧中部固定连接，第一液压缸正下方设有第二水泵，第二水泵固定在第三过滤箱另一侧外壁上部，第二水泵的输入端和第三过滤箱连通，且第二水泵的输入端和第三过滤箱连通处设置有过滤网罩，第二水泵正下方横向设置有第二液压缸，第二液压缸一端固定在第三过滤箱另一侧外壁上，第二液压缸的活塞杆和移动板一侧上部固定连接，移动板竖向设置，移动板一侧下部开设有凹槽，所述凹槽里面设置有第三电机，第三电机的转轴和第三搅拌棒一端连接，第三搅拌棒横向设置，第三搅拌棒另一端设置有搅拌叶，第三搅拌棒另一端伸入第三过滤箱另一侧底部开设有排污口里面。
2.根据权利要求1所述的一种基于环境保护的污水处理装置，其特征在于，所述过滤层是由砂石填充物构成。
3.根据权利要求1所述的一种基于环境保护的污水处理装置，其特征在于，所述第一层隔油网板位于第二过滤箱上部位置，第二层隔油网板位于第二过滤箱中部位置，第三层隔油网板位于第二过滤箱下部位置。
4.根据权利要求1所述的一种基于环境保护的污水处理装置，其特征在于，所述第一过滤箱底面的水平面和第三过滤箱底面的水平面重合。
5.根据权利要求1所述的一种基于环境保护的污水处理装置，其特征在于，所述第一搅拌棒的竖向中心轴和第三过滤箱的竖向中心轴重合。
6.根据权利要求1所述的一种基于环境保护的污水处理装置，其特征在于，所述药粉添加箱的出料口顶面的水平面和支撑板的横向中心轴重合。
7.根据权利要求1所述的一种基于环境保护的污水处理装置，其特征在于，所述导料箱下部呈倒梯台状设置。
8.根据权利要求1所述的一种基于环境保护的污水处理装置，其特征在于，所述导料管正面设置有监测镜，监测镜竖向设置，且监测镜的高度和第一密封板、第二密封板之间的距离相等，监测镜上设置有刻度。
9.根据权利要求1所述的一种基于环境保护的污水处理装置，其特征在于，所述过滤网罩位于第三过滤箱里面。
说明书
一种基于环境保护的污水处理装置
技术领域
本发明涉及一种污水处理装置，具体是一种基于环境保护的污水处理装置。
背景技术
水资源是人类生产生活的最关键资源，可是如今，生态环境遭到严重破坏，水体污染严重，水资源的保护和水污染的治理成为现代社会最关注的问题。污水中含有大量固体颗粒杂质、油和有机污物，但是市面上使用的污水处理装置不能对着三种污染进行全部净化，净化效果不够好，且排淤时，淤泥容易将排污口堵塞，影响排污效率。
发明内容
本发明的目的在于提供一种基于环境保护的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

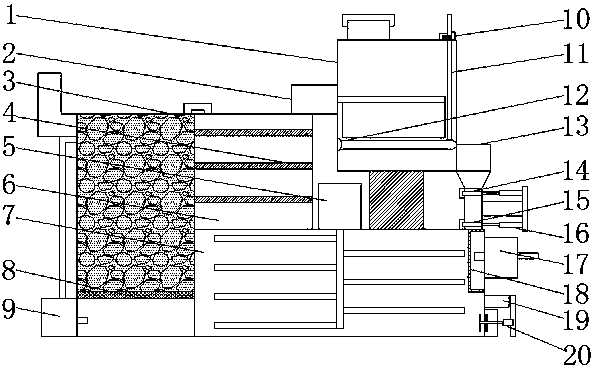

一种基于环境保护的污水处理装置，包括药粉添加箱、第一电机、第一过滤箱、隔油网板、第二电机、第二过滤箱、第三过滤箱、过滤网板、第一水泵、固定销、拉杆、支撑板、导料箱、第一密封板、第二密封板、第一液压缸、第二水泵、过滤网罩、第二液压缸和第三电机，第一过滤箱一侧顶部开设有进水口，第一过滤箱里面下部横向设置有过滤网板，所述过滤网板四侧外壁分别和第一过滤箱四侧内壁固定连接，第一过滤箱里面位于过滤网板上方设置有过滤层，所述过滤层是由砂石填充物构成，第一过滤箱一侧外壁底部设置有第一水泵，第一水泵的输入端伸入第一过滤箱底部，第一水泵的输出端和导水管一端连接，导水管另一端和第二过滤箱顶部一侧开设的进水口连接，第二过滤箱固定在第一过滤箱另一侧外壁上部，第二过滤箱里面横向设置有三层隔油网板，隔油网板四侧外壁分别和第二过滤箱四侧内壁固定连接，第二过滤箱底面和第三过滤箱顶面一侧接触，且第二过滤箱底部开设的出水口和第三过滤箱连通，第三过滤箱一侧外壁和第一过滤箱另一侧外壁下部固定连接，所述第一过滤箱底面的水平面和第三过滤箱底面的水平面重合，第三过滤箱顶面中部设置有第二电机，第二电机的转轴和第一搅拌棒一端连接，第一搅拌棒位于第三过滤箱里面，第一搅拌棒上面均匀设置有若干个搅拌叶，第三过滤箱顶面另一侧设置有固定基台，固定基台顶面设置有药粉添加箱，药粉添加箱顶部开设有进料口，所述进料口位置处设置有密封盖，药粉添加箱里面下部横向设置有支撑板，支撑板横向设置，支撑板一端和药粉添加箱一侧内壁铰接，且支撑板另一端和药粉添加箱另一侧内壁接触，支撑板另一端顶面和拉杆一端铰接，拉杆竖向设置，拉杆另一端穿过药粉添加箱的顶板，药粉添加箱顶面背离第一过滤箱一侧设置有固定块，所述固定块和拉杆另一端之间用固定销连接，支撑板正上方横向设置有第二搅拌棒，第二搅拌棒底面横向设置有卷扬板，第二搅拌棒一端穿过药粉添加箱靠近第一过滤箱一侧和第一电机的转轴连接，药粉添加箱另一侧底部开设有出料口，药粉添加箱的出料口和导料箱一侧上部的进料口连通，导料箱底部开设有出料口，所述导料箱的出料口的尺寸和导料箱的底板的尺寸相对应，导料箱的出料口和导料管一端连接，导料管竖向设置，导料管另一端和第三过滤箱连通，导料管靠近固定基台一侧上部和下部对称设置有卡块，所述卡块和导料管接触侧开设有卡槽，所述导料管上开设有和卡槽尺寸相同位置对应的通孔，导料管里面上部设置有第一密封板，下部设置有第二密封板，第一密封板和第二密封板横向设置，所述第一密封板和第二密封板一端均穿过导料管一侧的通孔固定在卡板的卡槽里面，第一密封板和第二密封板另一端侧面中部分别和一个第一液压缸的活塞杆固定连接，第一液压缸横向设置，上下两个第一液压缸固定端对称固定在安装板一侧上部和下部，安装板一侧中部和连接杆一端连接，连接杆横向设置，连接杆另一端和导料管另一侧中部固定连接，第一液压缸正下方设有第二水泵，第二水泵固定在第三过滤箱另一侧外壁上部，第二水泵的输入端和第三过滤箱连通，且第二水泵的输入端和第三过滤箱连通处设置有过滤网罩，第二水泵正下方横向设置有第二液压缸，第二液压缸一端固定在第三过滤箱另一侧外壁上，第二液压缸的活塞杆和移动板一侧上部固定连接，移动板竖向设置，移动板一侧下部开设有凹槽，所述凹槽里面设置有第三电机，第三电机的转轴和第三搅拌棒一端连接，第三搅拌棒横向设置，第三搅拌棒另一端设置有搅拌叶，第三搅拌棒另一端伸入第三过滤箱另一侧底部开设有排污口里面。
作为本发明进一步的方案：所述第一层隔油网板位于第二过滤箱上部位置，第二层隔油网板位于第二过滤箱中部位置，第三层隔油网板位于第二过滤箱下部位置。
作为本发明进一步的方案：所述第一搅拌棒的竖向中心轴和第三过滤箱的竖向中心轴重合。
作为本发明进一步的方案：所述支撑板另一端呈弧形设置。
作为本发明进一步的方案：所述药粉添加箱的出料口顶面的水平面和支撑板的横向中心轴重合。
作为本发明进一步的方案：所述导料箱下部呈倒梯台状设置。
作为本发明进一步的方案：所述导料管正面设置有监测镜，监测镜竖向设置，且监测镜的高度和第一密封板、第二密封板之间的距离相等，监测镜上设置有刻度。
作为本发明再进一步的方案：所述过滤网罩位于第三过滤箱里面。
与现有技术相比，本发明的有益效果是：利用第一过滤箱、过滤层和过滤网板将污水中的颗粒杂质过滤掉，利用第二过滤箱和隔油网板将污水中的油去除，利用第一电机、第二搅拌棒和卷扬板避免药粉堆积干结，利用支撑板和拉杆使药粉便于导出，利用导料管、密封板和第一液压缸控制药粉添加的量，利用第二电机、第一搅拌棒和搅拌叶使污水中的有机污物絮凝沉淀，利用第三电机、第三搅拌棒和搅拌叶避免排污时排污口的淤泥堆积将排污口堵塞，本发明进行三次过滤，能有效将污水中的固体颗粒杂质、油和有机污物净化掉，净化干净，能对污水进行循环利用，且能快速将淤泥排出，节约水资源，保护环境。
