申请日2018.01.05
公开(公告)日2018.09.04
IPC分类号C02F9/02; C02F103/28
摘要
本实用新型涉及瓦楞纸生产技术领域，尤其是一种瓦楞纸生产用水给水处理系统，包括处理池，所述处理池内垂直设有第一隔板，所述第一隔板将处理池内部分为沉淀室和净化室，所述沉淀室内设有第二隔板，所述第二隔板垂直第一隔板设置，所述第二隔板上开设有排杂孔，所述排杂孔下方设有电动伸缩杆，所述电动伸缩杆垂直固定在处理池内壁上，所述电动伸缩杆顶端设有密封板，所述排杂孔上方设有导杂板，所述导杂板呈漏斗状。本实用新型结构简单，设计合理，能够对瓦楞纸生产用水进行沉淀过滤除杂，在保证瓦楞纸生产用水水质的同时节约生产成本，提高企业效益。
权利要求书

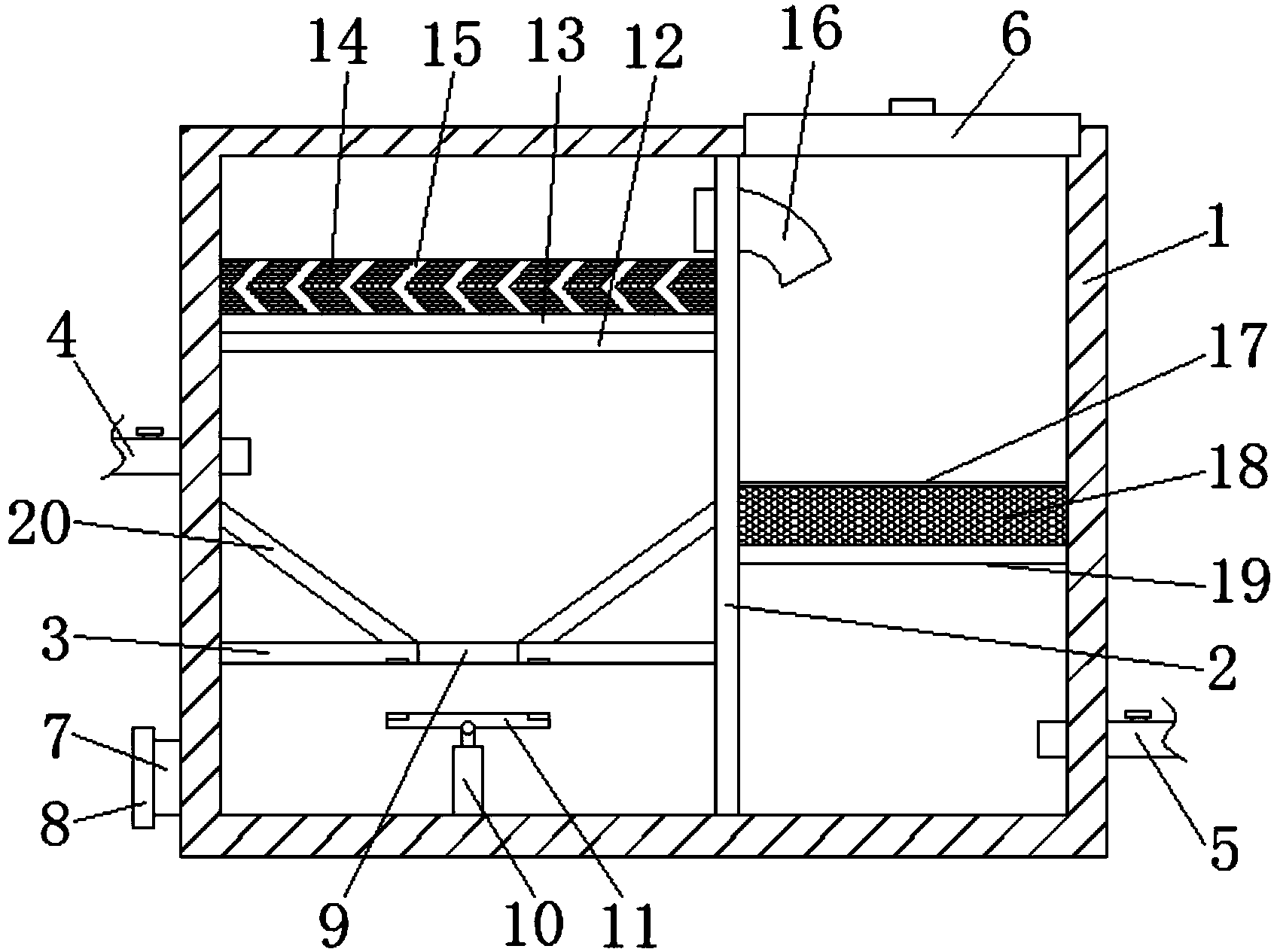

1.一种瓦楞纸生产用水给水处理系统，包括处理池(1)，其特征在于，所述处理池(1)内垂直设有第一隔板(2)，所述第一隔板(2)将处理池(1)内部分为沉淀室和净化室，所述沉淀室内设有第二隔板(3)，所述第二隔板(3)垂直第一隔板(2)设置，所述第二隔板(3)上开设有排杂孔(9)，所述排杂孔(9)下方设有电动伸缩杆(10)，所述电动伸缩杆(10)垂直固定在处理池(1)内壁上，所述电动伸缩杆(10)顶端设有密封板(11)，所述排杂孔(9)上方设有导杂板(20)，所述导杂板(20)呈漏斗状，且导杂板(20)的顶端和底端分别固定在处理池(1)内壁上和第二隔板(3)上，所述导杂板(20)上方从下至上依次固定设有粗过滤网(12)、精过滤网(13)和挡板(14)，且粗过滤网(12)、精过滤网(13)和挡板(14)均与第二隔板(3)平行，所述挡板(14)上等距开设有导流孔(15)，所述挡板(14)上方的第一隔板(2)上贯穿设有导流管(16)，所述导流管(16)两端分别设在沉淀室和净化室内，所述净化室内固定设有过滤板(19)，所述过滤板(19)上设有活性炭层(18)，所述处理池(1)两侧壁上分别设有进水管(4)和出水管(5)，所述进水管(4)和出水管(5)分别连通沉淀室和净化室。
2.根据权利要求1所述的一种瓦楞纸生产用水给水处理系统，其特征在于，所述进水管(4)和出水管(5)上均设有水阀，且水阀为单向控制阀。
3.根据权利要求1所述的一种瓦楞纸生产用水给水处理系统，其特征在于，所述第二隔板(3)下方的处理池(1)侧壁上设有出杂口(7)，所述出杂口(7)上设有第二密封盖(8)。
4.根据权利要求1所述的一种瓦楞纸生产用水给水处理系统，其特征在于，所述密封板(11)转动连接在电动伸缩杆(10)顶端，所述密封板(11)靠近排杂孔(9)的侧面两侧均固定有第一电磁片，所述排杂孔(9)两侧的第二隔板(3)上固定有与第一电磁片位置相对应的第二电磁片。
5.根据权利要求1所述的一种瓦楞纸生产用水给水处理系统，其特征在于，所述活性炭层(18)远离过滤板(19)的侧面上设有过滤布(17)，所述过滤布(17)上方的处理池(1)顶壁上设有第一密封盖(6)，且第一密封盖(6)上设有把手。
说明书
一种瓦楞纸生产用水给水处理系统
技术领域
本实用新型涉及瓦楞纸生产技术领域，尤其涉及一种瓦楞纸生产用水给水处理系统。
背景技术
在瓦楞纸的生产过程中，水是一个重要且必不可少的元素，瓦楞纸生产的用水量大，水质要求低，若是采用一般企业常用的给水处理系统进行处理，不仅工序较为复杂，而且工程造价和运行费用太高，不利于瓦楞纸生产厂家节约成本，因此需要一种工序简单且能满足瓦楞纸的生产用水水质的给水处理系统来满足需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种瓦楞纸生产用水给水处理系统。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种瓦楞纸生产用水给水处理系统，包括处理池，所述处理池内垂直设有第一隔板，所述第一隔板将处理池内部分为沉淀室和净化室，所述沉淀室内设有第二隔板，所述第二隔板垂直第一隔板设置，所述第二隔板上开设有排杂孔，所述排杂孔下方设有电动伸缩杆，所述电动伸缩杆垂直固定在处理池内壁上，所述电动伸缩杆顶端设有密封板，所述排杂孔上方设有导杂板，所述导杂板呈漏斗状，且导杂板的顶端和底端分别固定在处理池内壁上和第二隔板上，所述导杂板上方从下至上依次固定设有粗过滤网、精过滤网和挡板，且粗过滤网、精过滤网和挡板均与第二隔板平行，所述挡板上等距开设有导流孔，所述挡板上方的第一隔板上贯穿设有导流管，所述导流管两端分别设在沉淀室和净化室内，所述净化室内固定设有过滤板，所述过滤板上设有活性炭层，所述处理池两侧壁上分别设有进水管和出水管，所述进水管和出水管分别连通沉淀室和净化室。
优选的，所述进水管和出水管上均设有水阀，且水阀为单向控制阀。
优选的，所述第二隔板下方的处理池侧壁上设有出杂口，所述出杂口上设有第二密封盖。
优选的，所述密封板转动连接在电动伸缩杆顶端，所述密封板靠近排杂孔的侧面两侧均固定有第一电磁片，所述排杂孔两侧的第二隔板上固定有与第一电磁片位置相对应的第二电磁片。
优选的，所述活性炭层远离过滤板的侧面上设有过滤布，所述过滤布上方的处理池顶壁上设有第一密封盖，且第一密封盖上设有把手。
本实用新型提出的一种瓦楞纸生产用水给水处理系统，有益效果在于：进水管将收集到的雨水或是河水排放到沉淀室内，经过沉淀和粗过滤网和精过滤网多重过滤杂质，并且过滤掉的杂质会被收集到沉淀室底部，在从出杂口集体排出，沉淀过滤后的水通过导流管流到净化室再次经过活性炭层过滤，确保处理后的水质符合瓦楞纸生产需求。本实用新型结构简单，设计合理，能够对瓦楞纸生产用水进行沉淀过滤除杂，在保证瓦楞纸生产用水水质的同时节约生产成本，提高企业效益。
