申请日2018.01.05
公开(公告)日2018.10.26
IPC分类号C02F9/12; B01D29/96
摘要
本实用新型公开了一种桥梁施工用污水处理装置，包括下筒，所述下筒的外侧表面通过铰接轴铰接有上盖，所述上盖内侧表面设有开口，所述上盖的开口处外侧表面通过进水管固定连接有滤网，所述进水管内侧表面滑动连接有十字形磁铁板，所述十字形磁铁板外侧表面通过弯曲杆滑动连接在进水管的第一滑槽内，弯曲杆内侧表面固定连接有第一弹簧，所述弯曲杆内侧表面通过第二滑槽滑动连接有第二弹簧、卡销，所述卡销通过卡槽卡在进水管内侧表面，该桥梁施工用污水处理装置通过污水通过进水管进入后金属杂质可被十字形磁铁板吸附，通过滤网在次过滤，不会损坏过滤板，通过拉开折角卡块脱离凹槽后，过滤板可被第三弹簧弹起，方便拆下清洗。
权利要求书

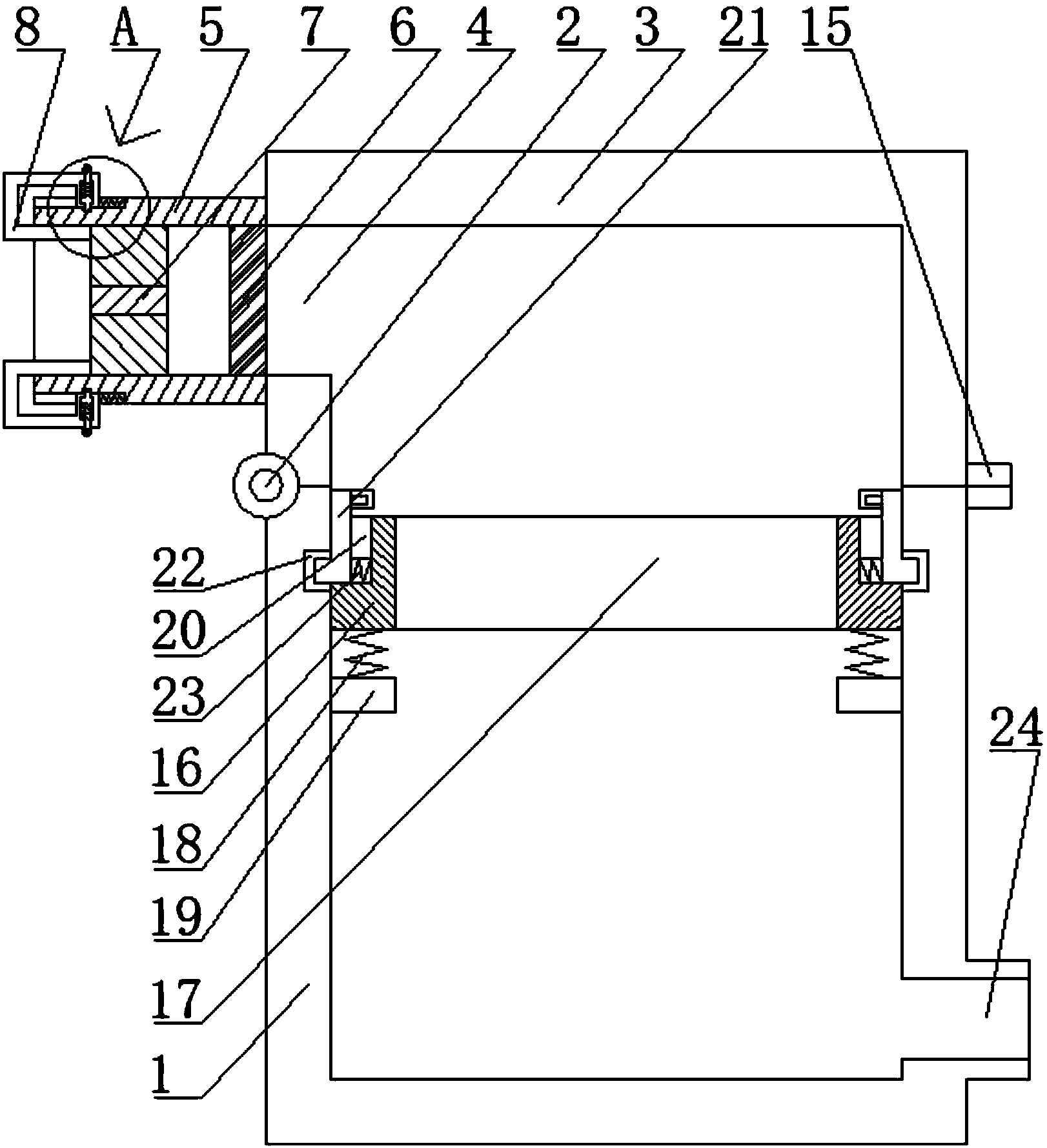

1.一种桥梁施工用污水处理装置，包括下筒(1)，其特征在于：所述下筒(1)的外侧表面通过铰接轴(2)铰接有上盖(3)，所述上盖(3)内侧表面设有开口(4)，所述上盖(3)的开口(4)处外侧表面通过进水管(5)固定连接有滤网(6)，所述进水管(5)内侧表面滑动连接有十字形磁铁板(7)，所述十字形磁铁板(7)外侧表面通过弯曲杆(8)滑动连接在进水管(5)的第一滑槽(9)内，弯曲杆(8)内侧表面固定连接有第一弹簧(10)，所述弯曲杆(8)内侧表面通过第二滑槽(11)滑动连接有第二弹簧(12)、卡销(13)，所述卡销(13)通过卡槽(14)卡在进水管(5)内侧表面。
2.根据权利要求1所述的一种桥梁施工用污水处理装置，其特征在于：所述下筒(1)和上盖(3)外侧表面固定连接有半圆螺纹头(15)。
3.根据权利要求1所述的一种桥梁施工用污水处理装置，其特征在于：所述下筒(1)内侧表面通过固定块(16)滑动连接有过滤板(17)。
4.根据权利要求3所述的一种桥梁施工用污水处理装置，其特征在于：所述固定块(16)下表面滑动连接有第三弹簧(18)，第三弹簧(18)固定连接在固定板(19)上表面，固定块(16)内侧表面通过第三滑槽(20)滑动连接有折角卡块(21)，折角卡块(21)通过凹槽(22)卡在下筒(1)内侧表面，折角卡块(21)内侧表面固定连接有第四弹簧(23)，下筒(1)下端设有排水口(24)。
说明书
一种桥梁施工用污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种桥梁施工用污水处理装置。
背景技术
在桥梁施工的过程中需要用到大量的水，使用完的废水内还有大量的建筑添加材料，直接排放会造成环境污染，这时就需要过滤处理，像工地上的污水内还有金属杂质，过滤时会造成堵塞，还会损坏过滤板，还有过滤板在使用一段时间后需要拆卸下清洗，现有的技术往往不方便拆卸，使用不方便。
实用新型内容
本实用新型的目的在于提供一种桥梁施工用污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种桥梁施工用污水处理装置，包括下筒，所述下筒的外侧表面通过铰接轴铰接有上盖，所述上盖内侧表面设有开口，所述上盖的开口处外侧表面通过进水管固定连接有滤网，所述进水管内侧表面滑动连接有十字形磁铁板，所述十字形磁铁板外侧表面通过弯曲杆滑动连接在进水管的第一滑槽内，弯曲杆内侧表面固定连接有第一弹簧，所述弯曲杆内侧表面通过第二滑槽滑动连接有第二弹簧、卡销，所述卡销通过卡槽卡在进水管内侧表面。
优选的，所述下筒和上盖外侧表面固定连接有半圆螺纹头。
优选的，所述下筒内侧表面通过固定块滑动连接有过滤板。
优选的，所述固定块下表面滑动连接有第三弹簧，第三弹簧固定连接在固定板上表面，固定块内侧表面通过第三滑槽滑动连接有折角卡块，折角卡块通过凹槽卡在下筒内侧表面，折角卡块内侧表面固定连接有第四弹簧，下筒下端设有排水口。
与现有技术相比，本实用新型的有益效果是：该桥梁施工用污水处理装置通过污水通过进水管进入后金属杂质可被十字形磁铁板吸附，通过滤网在次过滤，不会损坏过滤板，通过拉开折角卡块脱离凹槽后，过滤板可被第三弹簧弹起，方便拆下清洗。
