申请日2018.01.05
公开(公告)日2018.10.02
IPC分类号C02F11/12
摘要
一种污泥脱水机的隔声罩安装结构，包括第一隔声罩与位于第一隔声罩一侧的第二隔声罩，所述第一隔声罩远离第二隔声罩的一侧设有进风管，进风管远离第一隔声罩的一端固定安装有第一消声器，进风管内固定安装有第一风机，第二隔声罩远离第一隔声罩的一侧设有出风管，出风管远离第二隔声罩的一端固定安装有第二消声器，出风管内固定安装有第二风机，第一隔声罩的两侧对称设有隔声门，第一隔声罩的两侧对称固定安装有第一固定座，第一固定座的顶部固定安装有固定块。本实用新型不仅能够有效的隔断污泥脱水机的噪声，并且便于组合安装第一隔声罩与第二隔声罩，为人们安装和运输提供方便。
权利要求书

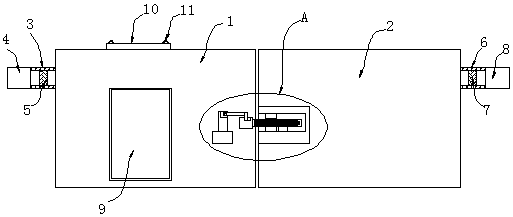

1.一种污泥脱水机的隔声罩安装结构，包括第一隔声罩(1)与位于第一隔声罩(1)一侧的第二隔声罩(2)，其特征在于，所述第一隔声罩(1)远离第二隔声罩(2)的一侧设有进风管(3)，进风管(3)远离第一隔声罩(1)的一端固定安装有第一消声器(4)，进风管(3)内固定安装有第一风机(5)，第二隔声罩(2)远离第一隔声罩(1)的一侧设有出风管(6)，出风管(6)远离第二隔声罩(2)的一端固定安装有第二消声器(8)，出风管(6)内固定安装有第二风机(7)，第一隔声罩(1)的两侧对称设有隔声门(9)，第一隔声罩(1)的两侧对称固定安装有第一固定座(12)，第一固定座(12)的顶部固定安装有固定块(13)，固定块(13)的一侧转动安装有拉杆(14)，拉杆(14)远离固定块(13)的一端垂直固定安装有卡杆(15)，第二隔声罩(2)的两侧对称固定安装有位于第一固定座(12)一侧的第二固定座(16)，第二固定座(16)靠近第一固定座(12)的一侧开设有凹槽(17)，凹槽(17)内滑动安装有滑杆(18)，滑杆(18)的一端延伸至凹槽(17)外，且固定安装有连接块(19)，卡杆(15)远离拉杆(14)的一端活动安装在连接块(19)内，凹槽(17)内固定安装有滑动套设在滑杆(18)上的支撑块(20)，支撑块(20)靠近凹槽(17)开口的一侧开设有通孔(21)，滑杆(18)滑动安装在通孔(21)内，且滑杆(18)的两端均延伸至通孔(21)外。
2.根据权利要求1所述的一种污泥脱水机的隔声罩安装结构，其特征在于，所述第一隔声罩(1)的顶部设有检修盖板(10)，检修盖板(10)的顶部四角位置均固定安装有吊环(11)。
3.根据权利要求1所述的一种污泥脱水机的隔声罩安装结构，其特征在于，所述固定块(13)的一侧开设有顶侧为开口的方槽(25)，拉杆(14)转动安装在方槽(25)内，且拉杆(14)的一端延伸至方槽(25)外。
4.根据权利要求1所述的一种污泥脱水机的隔声罩安装结构，其特征在于，所述连接块(19)的顶部开设有卡槽(26)，卡杆(15)远离拉杆(14)的一端活动安装在卡槽(26)内。
5.根据权利要求1所述的一种污泥脱水机的隔声罩安装结构，其特征在于，所述滑杆(18)的一侧固定安装有齿条(22)，支撑块(20)远离凹槽(17)开口的一侧设有固定安装在凹槽(17)底部内壁上的电机(23)，电机(23)的输出轴上固定安装有齿轮(24)，齿轮(24)与齿条(22)啮合。
6.根据权利要求1所述的一种污泥脱水机的隔声罩安装结构，其特征在于，所述滑杆(18)的两侧对称开设有限位槽(27)，通孔(21)的两侧内壁上对称固定安装有限位块(28)，限位块(28)与限位槽(27)滑动连接。
说明书
一种污泥脱水机的隔声罩安装结构
技术领域
本实用新型涉及机械领域，尤其涉及污泥脱水机，特别是一种污泥脱水机的隔声罩安装结构。
背景技术
污泥脱水机是一种连续运行的污泥处理设备，因出泥含水率较低工作运行稳定、具有耗能小、控制管理相对简单、维修方便等特点，受到大众喜爱。
污泥脱水机在运行时会产生较大的噪声，人们为了隔断污泥脱水机的噪声，通常会在污泥脱水机上套设隔声罩，目前人们为了运输方便，常采用组合式的隔声罩，但这种隔声罩不具有较好的组合安装结构，在组合隔声罩时较为麻烦，所以我们急需一种能够便于组合安装的污泥脱水机的隔声罩来满足人们的需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污泥脱水机的隔声罩安装结构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污泥脱水机的隔声罩安装结构，包括第一隔声罩与位于第一隔声罩一侧的第二隔声罩，所述第一隔声罩远离第二隔声罩的一侧设有进风管，进风管远离第一隔声罩的一端固定安装有第一消声器，进风管内固定安装有第一风机，第二隔声罩远离第一隔声罩的一侧设有出风管，出风管远离第二隔声罩的一端固定安装有第二消声器，出风管内固定安装有第二风机，第一隔声罩的两侧对称设有隔声门，第一隔声罩的两侧对称固定安装有第一固定座，第一固定座的顶部固定安装有固定块，固定块的一侧转动安装有拉杆，拉杆远离固定块的一端垂直固定安装有卡杆，第二隔声罩的两侧对称固定安装有位于第一固定座一侧的第二固定座，第二固定座靠近第一固定座的一侧开设有凹槽，凹槽内滑动安装有滑杆，滑杆的一端延伸至凹槽外，且固定安装有连接块，卡杆远离拉杆的一端活动安装在连接块内，凹槽内固定安装有滑动套设在滑杆上的支撑块，支撑块靠近凹槽开口的一侧开设有通孔，滑杆滑动安装在通孔内，且滑杆的两端均延伸至通孔外。
优选的，所述第一隔声罩的顶部设有检修盖板，检修盖板的顶部四角位置均固定安装有吊环。
优选的，所述固定块的一侧开设有顶侧为开口的方槽，拉杆转动安装在方槽内，且拉杆的一端延伸至方槽外。
优选的，所述连接块的顶部开设有卡槽，卡杆远离拉杆的一端活动安装在卡槽内。
优选的，所述滑杆的一侧固定安装有齿条，支撑块远离凹槽开口的一侧设有固定安装在凹槽底部内壁上的电机，电机的输出轴上固定安装有齿轮，齿轮与齿条啮合。
优选的，所述滑杆的两侧对称开设有限位槽，通孔的两侧内壁上对称固定安装有限位块，限位块与限位槽滑动连接。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过第一隔声罩、第二隔声罩、进风管、第一消声器、第一风机、出风管、第二风机、第二消声器、隔声门、检修盖板、吊环、第一固定座、固定块、拉杆、卡杆、第二固定座、凹槽、滑杆、连接块、支撑块、通孔、齿条、电机、齿轮、方槽、卡槽、限位槽和限位块相配合，转动拉杆，拉杆带动卡杆，使卡杆卡进连接块上的卡槽内，然后启动电机转动，电机带动齿轮转动，齿轮带动齿条，在支撑块的作用下，齿条带动滑杆，滑杆拉动连接块，从而通过卡杆、拉杆、固定块和第一固定座带动第一隔声罩向第二隔声罩一侧移动，从而将第一隔声罩与第二隔声罩固定，本实用新型不仅能够有效的隔断污泥脱水机的噪声，并且便于组合安装第一隔声罩与第二隔声罩，为人们安装和运输提供方便。
