申请日2018.01.05
公开(公告)日2018.09.07
IPC分类号C02F11/12; C02F11/14
摘要
本实用新型提供一种污水处理厂的污泥处理装置，涉及污水处理领域。该污水处理厂的污泥处理装置，包括壳体，所述壳体的内部竖向固定连接有竖隔板，所述壳体内壁的左侧与竖隔板的左侧对称固定连接有固定块，且两个固定块的顶部均固定连接有升降杆，两个升降杆的顶部分别与抖动渗水板底部的两端固定连接，所述抖动渗水板上开设有渗水孔，所述抖动渗水板的两侧分别与壳体内壁的左侧和竖隔板的左侧接触，所述壳体左侧的底部固定安装有电机，所述电机的转轴与旋转杆的一端固定连接，所述旋转杆远离电机转轴的一端与壳体内壁的右侧嵌设的轴承连接。该污水处理厂的污泥处理装置，处理速度快，处理效率高，处理质量高，适用性强。
权利要求书

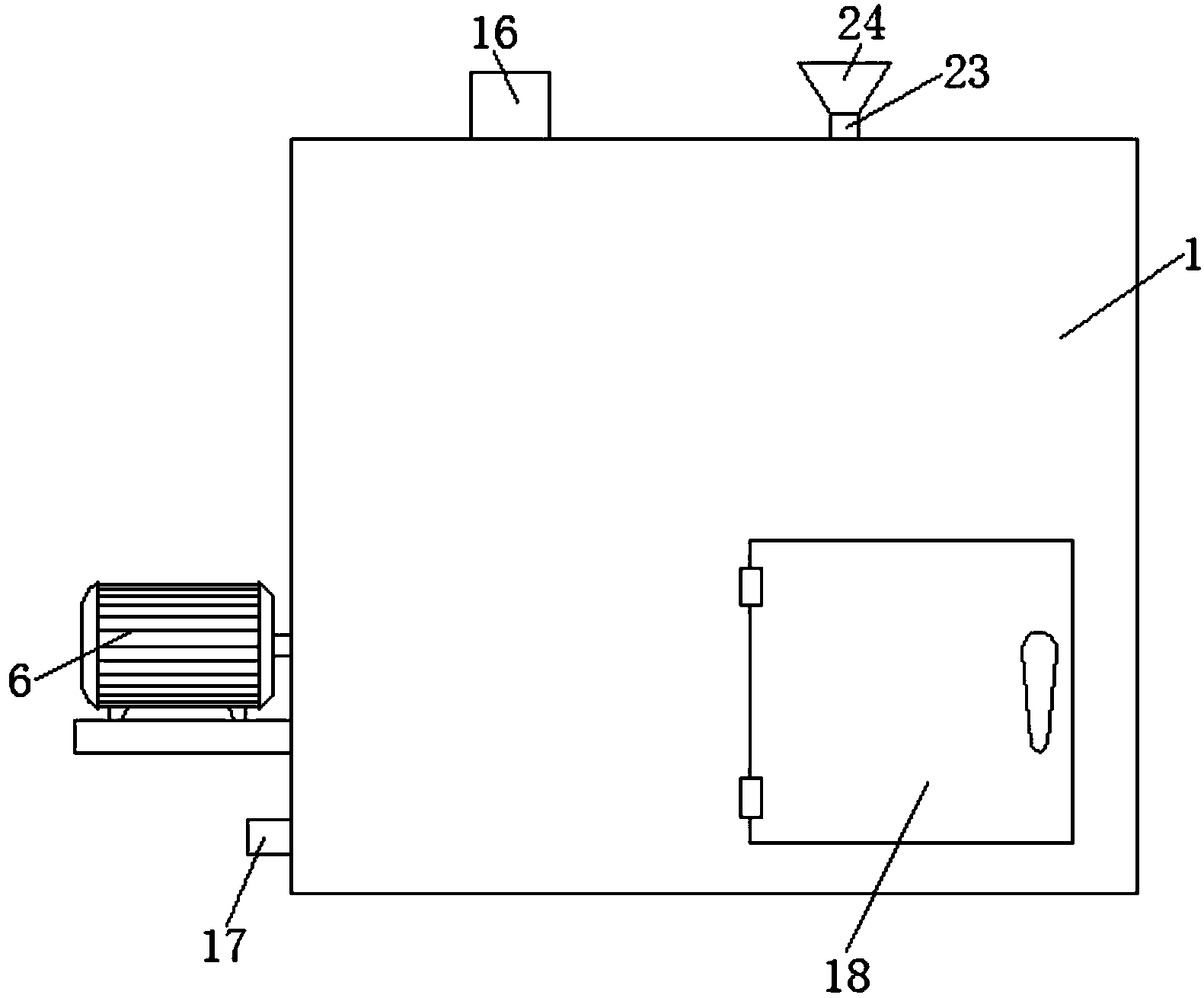

1.一种污水处理厂的污泥处理装置，包括壳体(1)，其特征在于：所述壳体(1)的内部竖向固定连接有竖隔板(2)，所述壳体(1)内壁的左侧与竖隔板(2)的左侧对称固定连接有固定块(3)，且两个固定块(3)的顶部均固定连接有升降杆(4)，两个升降杆(4)的顶部分别与抖动渗水板(5)底部的两端固定连接，所述抖动渗水板(5)上开设有渗水孔，所述抖动渗水板(5)的两侧分别与壳体(1)内壁的左侧和竖隔板(2)的左侧接触，所述壳体(1)左侧的底部固定安装有电机(6)，所述电机(6)的转轴与旋转杆(7)的一端固定连接，所述旋转杆(7)远离电机(6)转轴的一端与壳体(1)内壁的右侧嵌设的轴承(8)连接，位于竖隔板(2)与壳体(1)内壁左侧之间的旋转杆(7)的表面固定连接有旋转板(9)，且旋转板(9)的顶部固定连接敲击杆(10)，且敲击杆(10)远离旋转板(9)的一端与抖动渗水板(5)的底部接触，所述竖隔板(2)与壳体(1)内壁的右侧之间固定连接有横隔板(11)，且横隔板(11)的顶部固定安装有石灰箱(12)，所述石灰箱(12)的右侧与出料管(13)的一端连通，所述出料管(13)远离石灰箱(12)的一端贯穿横隔板(11)且延伸至横隔板(11)的底部，位于竖隔板(2)与壳体(1)内壁的右侧之间的旋转杆(7)上设置有扇动板(14)，所述竖隔板(2)上贯穿固定连接有排泥管(15)，所述壳体(1)的顶部并且对应抖动渗水板(5)的位置连通有进污管(16)，所述壳体(1)左侧的底部连通有出水管(17)，所述壳体(1)的正表面并且对应横隔板(2)与壳体(1)内壁的底部之间设置有箱门(18)。
2.根据权利要求1所述的一种污水处理厂的污泥处理装置，其特征在于：所述升降杆(4)包括套筒(19)和活动杆(20)，所述活动杆(20)的底部插入套筒(19)的内部与活动板(21)的底部固定连接，所述活动杆(20)远离活动板(21)的一端与抖动渗水板(5)固定连接，所述套筒(20)的底部与固定块(3)固定连接。
3.根据权利要求2所述的一种污水处理厂的污泥处理装置，其特征在于：所述活动板(21)的底部与套筒(19)内部的底部之间固定连接有弹簧(22)。
4.根据权利要求1所述的一种污水处理厂的污泥处理装置，其特征在于：所述石灰箱(12)的顶部与补料管(23)的底端连通，所述补料管(23)的顶部贯穿壳体(1)且延伸至壳体(1)的顶部连通有料斗(24)。
5.根据权利要求1所述的一种污水处理厂的污泥处理装置，其特征在于：所述排泥管(15)的右端延伸至扇动板(14)的底部，所述排泥管(15)的左端位于抖动渗水板(5)的上方。
说明书
一种污水处理厂的污泥处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理厂的污泥处理装置。
背景技术
污水通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污泥是由水和污水处理过程所产生的固体沉淀物质，目前污泥处理装置对于污水的处理大多数都是将污泥中的水去掉，目前污水处理厂的污泥处理装置对于污泥中水的去除多数是利用风机对污泥进行风干，但是风干去除水需要很长时间的，处理效率差。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水处理厂的污泥处理装置，解决了目前污水处理厂的污泥处理装置风干去除水时间长的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种污水处理厂的污泥处理装置，包括壳体，所述壳体的内部竖向固定连接有竖隔板，所述壳体内壁的左侧与竖隔板的左侧对称固定连接有固定块，且两个固定块的顶部均固定连接有升降杆，两个升降杆的顶部分别与抖动渗水板底部的两端固定连接，所述抖动渗水板上开设有渗水孔，所述抖动渗水板的两侧分别与壳体内壁的左侧和竖隔板的左侧接触，所述壳体左侧的底部固定安装有电机，所述电机的转轴与旋转杆的一端固定连接，所述旋转杆远离电机转轴的一端与壳体内壁的右侧嵌设的轴承连接，位于竖隔板与壳体内壁左侧之间的旋转杆的表面固定连接有旋转板，且旋转板的顶部固定连接敲击杆，且敲击杆远离旋转板的一端与抖动渗水板的底部接触，所述竖隔板与壳体内壁的右侧之间固定连接有横隔板，且横隔板的顶部固定安装有石灰箱，所述石灰箱的右侧与出料管的一端连通，所述出料管远离石灰箱的一端贯穿横隔板且延伸至横隔板的底部，位于竖隔板与壳体内壁的右侧之间的旋转杆上设置有扇动板，所述竖隔板上贯穿固定连接有排泥管，所述壳体的顶部并且对应抖动渗水板的位置连通有进污管，所述壳体左侧的底部连通有出水管，所述壳体的正表面并且对应横隔板与壳体内壁的底部之间设置有箱门。
优选的，所述升降杆包括套筒和活动杆，所述活动杆的底部插入套筒的内部与活动板的底部固定连接，所述活动杆远离活动板的一端与抖动渗水板固定连接，所述套筒的底部与固定块固定连接。
优选的，所述活动板的底部与套筒内部的底部之间固定连接有弹簧。
优选的，所述石灰箱的顶部与补料管的底端连通，所述补料管的顶部贯穿壳体且延伸至壳体的顶部连通有料斗。
优选的，所述排泥管的右端延伸至扇动板的底部，所述排泥管的左端位于抖动渗水板的上方。
(三)有益效果
本实用新型提供了一种污水处理厂的污泥处理装置。具备以下有益效果：
1、该污水处理厂的污泥处理装置，电机旋转时带动旋转杆旋转，旋转杆旋转过程中促使旋转板发生旋转，旋转板旋转过程中敲击杆对抖动渗水板的底部进行敲击，促使抖动渗水板发生抖动，促使污泥中的水体经由抖动渗水板上的渗水孔落在壳体内壁的底部并通过出水管排出，经抖动渗水板处理后的污泥经过排泥管排入到竖隔板右侧，石灰箱内部的石灰经由出料管洒出，位于竖隔板右侧的旋转杆上的扇动板对撒出的石灰进行扇动，促使石灰均匀的洒在污泥上，石灰有效的将污泥中的水分进行吸收，处理速度快，处理效率高，处理质量高，适用性强。
2、该污水处理厂的污泥处理装置，通过在抖动渗水板与固定块之间设置升降杆，升降杆内部的弹簧有效的对敲击杆的冲击力进行减弱，避免冲击力过大造成抖动渗水板损坏，同时有效的辅助敲击杆对抖动渗水板进行渗水工作。
