申请日2018.01.05
公开(公告)日2018.09.28
IPC分类号C02F9/02; C02F9/14
摘要
本实用新型提供一种颜料生产废水处理设备。所述颜料生产废水处理设备包括颜料生产设备及废水处理装置，所述颜料生产设备包括设于其中的生产废水管、冲洗废水管及烟气净化排水管，所述废水处理装置包括生产污水收集池、辅助废水收集池、污水处理装置、砂滤沉淀池、外委处理出水管及直接排放出水管，所述生产污水收集池与所述生产废水管连接，所述辅助废水收集池与所述冲洗废水管及所述烟气净化排水管连接，所述生产污水收集池与所述外委处理出水管连接，所述辅助废水收集池与所述污水处理装置连接，所述污水处理装置与所述砂滤沉淀池连接，所述砂滤沉淀池与所述直接排放出水管连接。本实用新型提供的一种颜料生产废水处理设备将生产废水及生产辅助废水分别进行处理，废水处理效率高，降低废水处理成本。
权利要求书
1.一种颜料生产废水处理设备，其特征在于，包括颜料生产设备及废水处理装置，所述废水处理装置与所述颜料生产设备连接，所述颜料生产设备包括设于其中的生产废水管、冲洗废水管及烟气净化排水管，所述废水处理装置包括生产污水收集池、辅助废水收集池、污水处理装置、砂滤沉淀池、外委处理出水管及直接排放出水管，所述生产污水收集池与所述生产废水管连接，所述辅助废水收集池与所述冲洗废水管及所述烟气净化排水管连接，所述生产污水收集池与所述外委处理出水管连接，所述辅助废水收集池与所述污水处理装置连接，所述污水处理装置与所述砂滤沉淀池连接，所述砂滤沉淀池与所述直接排放出水管连接。
2.根据权利要求1中所述的颜料生产废水处理设备，其特征在于，所述污水处理装置包括微生物絮凝反应池、斜板沉淀池及污泥处理池，所述微生物絮凝反应池前端与所述辅助废水收集池连接，所述斜板沉淀池与所述微生物絮凝反应池连接，所述污泥处理池与所述斜板沉淀池连接，所述直接排放出水管与所述斜板沉淀池连接。
3.根据权利要求1中所述的颜料生产废水处理设备，其特征在于，所述废水处理装置还包括空压压滤机，所述空压压滤机与所述生产污水收集池连接，且与所述外委处理出水管连接。
4.根据权利要求1中所述的颜料生产废水处理设备，其特征在于，所述颜料生产设备还包括锅炉及锅炉循环水设备，所述锅炉循环水设备与所述锅炉连接，所述锅炉循环水设备包括离子交换树脂及循环水管，所述离子交换树脂设于所述循环水管上，所述循环水管两端与所述锅炉连接。
说明书
颜料生产废水处理设备
技术领域
本实用新型涉及颜料生产设备领域，尤其涉及一种颜料生产废水处理设备。
背景技术
荧光颜料生产过程中的废水包括反应釜及反应流程中直接产生的废水，以及辅助颜料反应设备，如喷淋塔、烟气净化排水等辅助设备产生的废水。现有颜料生产废水处理设备结构简单，废水处理效果不好，污染环境。
实用新型内容
为解决上述的技术问题，本实用新型提供一种废水处理效果好，环境污染少的颜料生产废水处理设备。

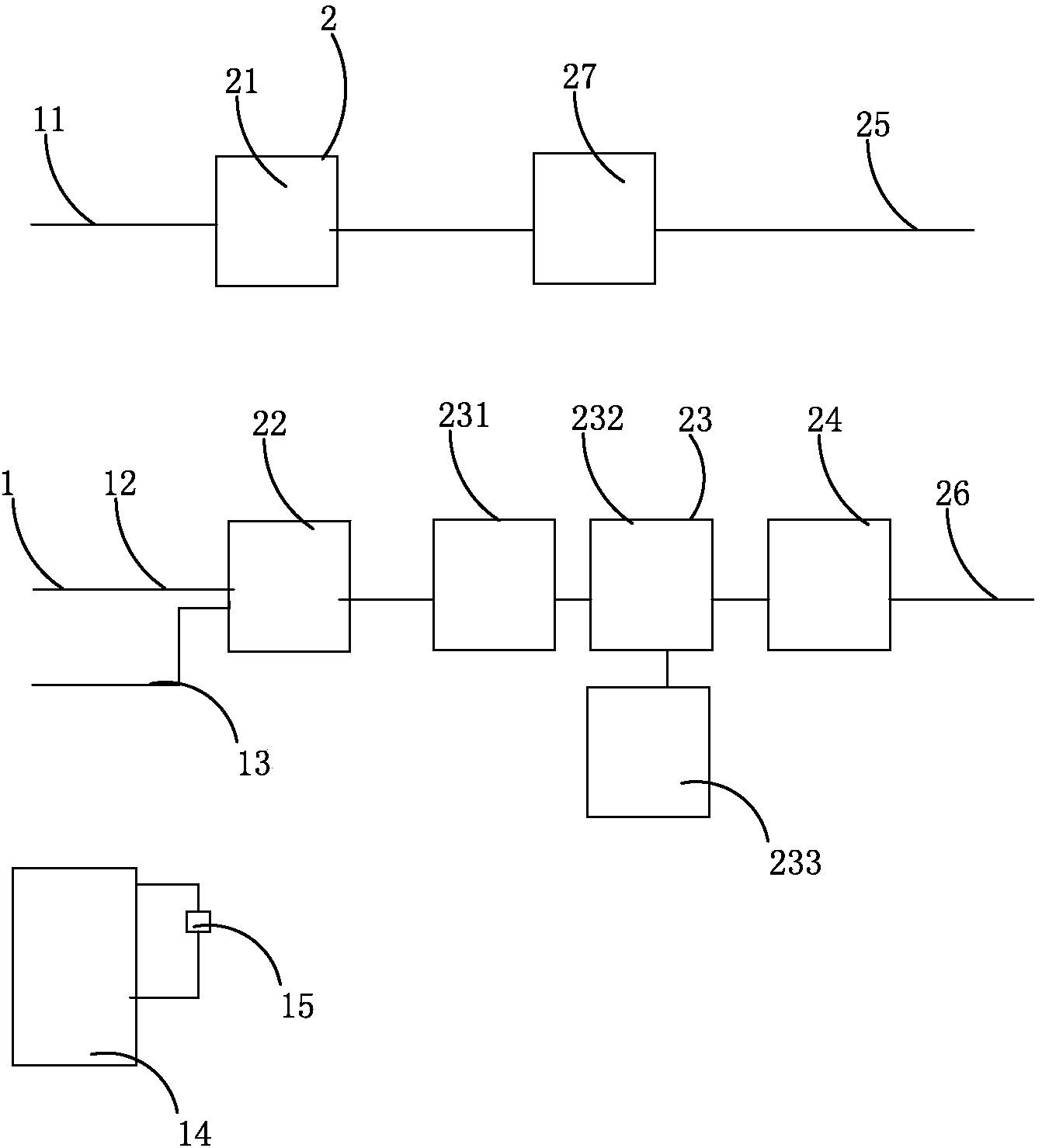

本实用新型提供的颜料生产废水处理设备包括颜料生产设备及废水处理装置，所述废水处理装置与所述颜料生产设备连接，所述颜料生产设备包括设于其中的生产废水管、冲洗废水管及烟气净化排水管，所述废水处理装置包括生产污水收集池、辅助废水收集池、污水处理装置、砂滤沉淀池、外委处理出水管及直接排放出水管，所述生产污水收集池与所述生产废水管连接，所述辅助废水收集池与所述冲洗废水管及所述烟气净化排水管连接，所述生产污水收集池与所述外委处理出水管连接，所述辅助废水收集池与所述污水处理装置连接，所述污水处理装置与所述砂滤沉淀池连接，所述砂滤沉淀池与所述直接排放出水管连接。
在本实用新型提供的颜料生产废水处理设备一种较佳实施例中，所述污水处理装置包括微生物絮凝反应池、斜板沉淀池及污泥处理池，所述微生物絮凝反应池前端与所述辅助废水收集池连接，所述斜板沉淀池与所述微生物絮凝反应池连接，所述污泥处理池与所述斜板沉淀池连接，所述直接排放出水管与所述斜板沉淀池连接。
在本实用新型提供的颜料生产废水处理设备一种较佳实施例中，所述废水处理装置还包括空压压滤机，所述空压压滤机与所述生产污水收集池连接，且与所述外委处理出水管连接。
在本实用新型提供的颜料生产废水处理设备一种较佳实施例中，所述颜料生产设备还包括锅炉及锅炉循环水设备，所述锅炉循环水设备与所述锅炉连接，所述锅炉循环水设备包括离子交换树脂及循环水管，所述离子交换树脂设于所述循环水管上，所述循环水管两端与所述锅炉连接。
本实用新型的颜料生产废水处理设备的工作原理及有益效果：
将生产废水及生产辅助废水分别进行处理，废水处理效率高，降低废水处理成本。对于反应釜及反应流程中直接产生的废水，其经过所述生产废水管引至所述生产污水收集池，并经过所述空压压滤机进行压滤后，通过外委处理出水管外委处理。对于辅助颜料反应设备，如喷淋塔、烟气净化排水等辅助设备产生的废水，通过所述冲洗废水管及烟气净化排水管引至所述辅助废水收集池，再通过污水处理装置进行微生物絮凝反应及沉淀后，通过直接排放出水管直接排放。
