申请日2018.01.05
公开(公告)日2018.09.11
IPC分类号B01D53/78; B01D53/84; B01D53/52
摘要

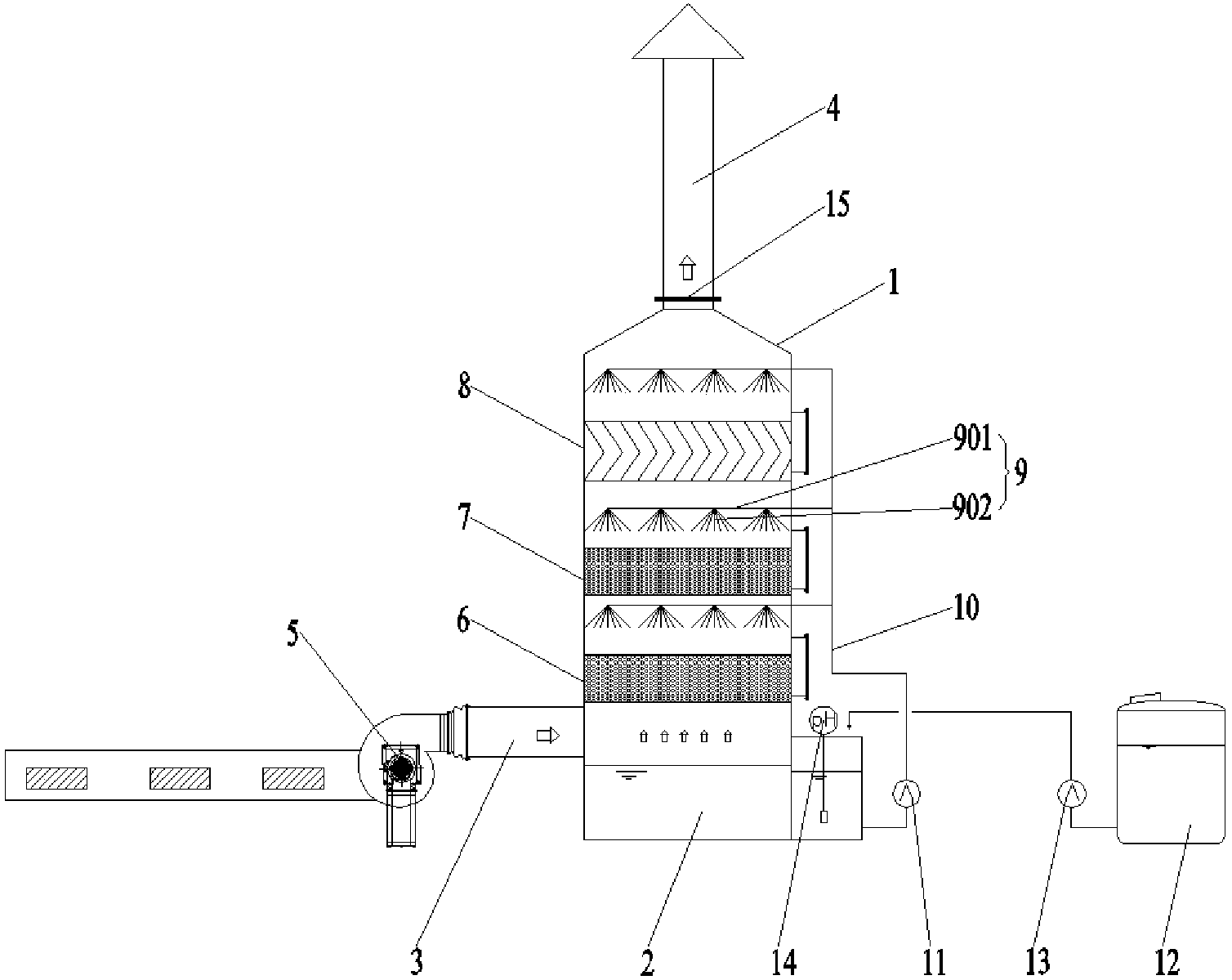

本实用新型公开了一种适用于含硫废水厌氧系统的生物除臭塔，包括一塔体，塔体底端设有一循环液槽，循环液槽上方设有一进气筒，塔体顶端设有一排气筒，进气筒通过一引风机与外部酸性气体连接。塔体内由下至上依次设置有三级填料区，分别为第一级无机传质填料区、第二级无机传质填料区、第三级有机生物传质填料区。任一填料区上方均设置一喷淋装置，喷淋装置包括一喷淋管及安装在喷淋管上的若干喷淋头，喷淋装置通过一喷淋总管与循环液槽连接，喷淋总管和循环液槽之间设有一增压泵。还增设一配药桶，配药桶通过一液泵与循环液槽连接，配药桶内设有碱性溶液。本实用新型技术方案通过设置多级过滤区和喷淋塔结合的除臭方式，提高除臭效果。
权利要求书
1.一种适用于含硫废水厌氧系统的生物除臭塔，其特征在于，包括一塔体，所述塔体底端设有一循环液槽，所述循环液槽上方设有一进气筒，所述塔体顶端设有一排气筒，所述进气筒通过一引风机与外部酸性气体连接;所述塔体内由下至上依次设置有三级填料区，分别为第一级无机传质填料区、第二级无机传质填料区、第三级有机生物传质填料区;任一所述填料区上方均设置一喷淋装置，所述喷淋装置包括一喷淋管及安装在所述喷淋管上的若干喷淋头，所述喷淋装置通过一喷淋总管与所述循环液槽连接，所述喷淋总管和所述循环液槽之间设有一增压泵;还增设一配药桶，所述配药桶通过一液泵与所述循环液槽连接，所述配药桶内设有碱性溶液。
2.如权利要求1所述的适用于含硫废水厌氧系统的生物除臭塔，其特征在于，所述第一级无机传质填料区和第二级无机传质填料区内设置为球状塑料填充。
3.如权利要求1所述的适用于含硫废水厌氧系统的生物除臭塔，其特征在于，所述第三级有机生物传质填料区设置为嗜硫生物填料。
4.如权利要求1所述的适用于含硫废水厌氧系统的生物除臭塔，其特征在于，任一所述喷淋装置包括四喷淋头。
5.如权利要求1所述的适用于含硫废水厌氧系统的生物除臭塔，其特征在于，所述循环液槽内增设一PH在线仪表。
6.如权利要求1所述的适用于含硫废水厌氧系统的生物除臭塔，其特征在于，所述排气筒内设有一除雾器，所述除雾器设置为折流板式除雾器。
说明书
一种适用于含硫废水厌氧系统的生物除臭塔
技术领域
本实用新型涉及环保技术领域，特别涉及一种适用于含硫废水厌氧系统的生物除臭塔。
背景技术
在含硫废水厌氧系统中，会产生大量的酸性臭气，气体大部分为硫化氢气体，容易对环境造成严重的污染。现有的除臭设备通过喷淋塔内置溶液对臭气进行处理，或者通过微生物滤料进行过滤处理，结构复杂，安装不方便，处理效果不理想，容易对环境造成污染。
实用新型内容
本实用新型的主要目的是提出一种适用于含硫废水厌氧系统的生物除臭塔，旨在改变传统的臭气处理方式，通过设置多级过滤区和喷淋塔结合的除臭方式，提高除臭效果。
为实现上述目的，本实用新型提出的一种适用于含硫废水厌氧系统的生物除臭塔，包括一塔体，所述塔体底端设有一循环液槽，所述循环液槽上方设有一进气筒，所述塔体顶端设有一排气筒，所述进气筒通过一引风机与外部酸性气体连接。所述塔体内由下至上依次设置有三级填料区，分别为第一级无机传质填料区、第二级无机传质填料区、第三级有机生物传质填料区。任一所述填料区上方均设置一喷淋装置，所述喷淋装置包括一喷淋管及安装在所述喷淋管上的若干喷淋头，所述喷淋装置通过一喷淋总管与所述循环液槽连接，所述喷淋总管和所述循环液槽之间设有一增压泵。还增设一配药桶，所述配药桶通过一液泵与所述循环液槽连接，所述配药桶内设有碱性溶液。
优选地，所述第一级无机传质填料区和第二级无机传质填料区内设置为球状塑料填充。
优选地，所述第三级有机生物传质填料区设置为嗜硫生物填料。
优选地，任一所述喷淋装置包括四喷淋头。
优选地，所述循环液槽内增设一PH在线仪表。
优选地，所述排气筒内设有一除雾器，所述除雾器设置为折流板式除雾器。
与现有技术相比，本实用新型的有益效果是：将喷淋碱吸收和生物滤池除臭相结合，设置多级填料层，除臭效果好，适合应用于小型的含硫废水厌氧系统除臭。臭气与微生物之间有较大的接触面积和一定的接触时间，吸收效率较高。末端的除雾装置能去除多余的水气，达到较好的处理效果。整体结构简洁，安装方便，实用。
