申请日2018.01.05
公开(公告)日2018.10.12
IPC分类号C02F9/02
摘要
本实用新型公开了一种中央净水系统废水处理装置，包括装置本体，所述装置本体设置外壳，所述外壳的顶部设置进液口，所述进液口的底部设置沉淀池，所述沉淀池的左侧设置第一排污口，所述沉淀池的下方设置过滤池，所述过滤池的内部设置滤网，所述滤网的上方设置第二排污口，所述过滤池的底部设置反渗透膜组，所述反渗透膜组上设置第三排污口和清水口。本实用新型结构简单，通过沉淀和两次过滤的方式将废水进行净化处理，彻底将废水中的脏污过滤排出，而且分步骤对脏污进行处理，避免脏污二次混合到清液中，使用效果好，实用性强。
权利要求书

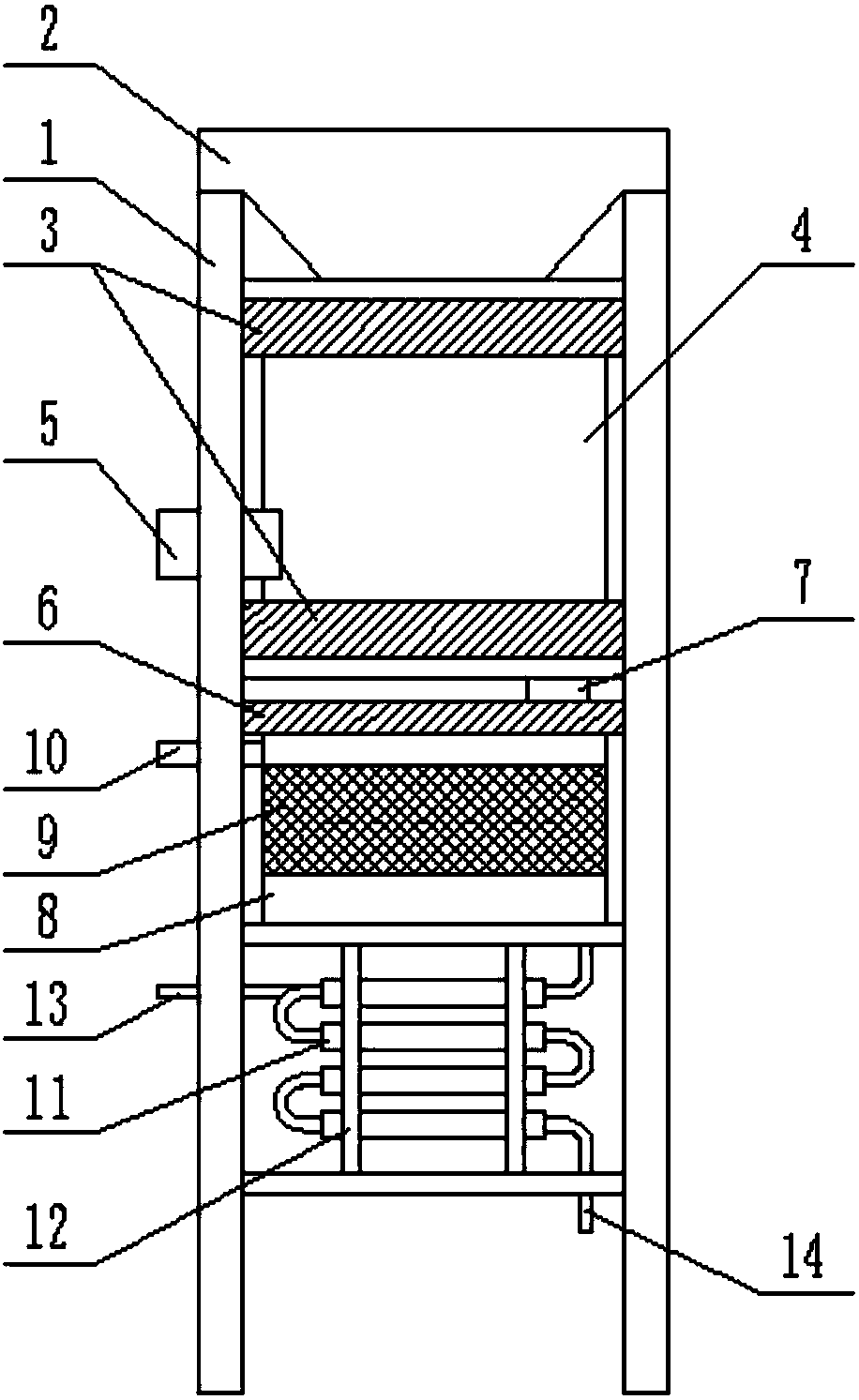

1.一种中央净水系统废水处理装置，包括装置本体，其特征在于，所述装置本体设置外壳(1)，所述外壳(1)的顶部设置进液口(2)，所述进液口(2)与外壳(1)之间通过焊接的方式固定连接，所述进液口(2)的底部设置沉淀池(4)，所述沉淀池(4)与进液口(2)的内部相互连通，所述沉淀池(4)的左侧设置第一排污口(5)，所述第一排污口(5)与沉淀池(4)的内部相互连通，所述沉淀池(4)的下方设置过滤池(8)，所述过滤池(8)的内部设置滤网(9)，所述滤网(9)与过滤池(8)的内壁之间通过螺钉的作用固定连接，所述滤网(9)的上方设置第二排污口(10)，所述第二排污口(10)与过滤池(8)的内部相互连通，所述过滤池(8)的底部设置反渗透膜组(11)，所述反渗透膜组(11)上设置第三排污口(13)和清水口(14)，所述第三排污口(13)设置在反渗透膜组(11)的上端部，所述清水口(14)设置在反渗透膜组(11)的下端部。
2.根据权利要求1所述的中央净水系统废水处理装置，其特征在于，所述沉淀池(4)的上下两端设置减震橡胶垫(3)。
3.根据权利要求1所述的中央净水系统废水处理装置，其特征在于，所述第一排污口(5)上设置防护盖，所述防护盖与第一排污口(5)之间通过螺纹的作用连接。
4.根据权利要求1所述的中央净水系统废水处理装置，其特征在于，所述反渗透膜组(11)的外壁上设置支架(12)，所述支架(12)与反渗透膜组(11)之间通过卡扣的作用固定连接。
5.根据权利要求1所述的中央净水系统废水处理装置，其特征在于，所述过滤池(8)的上方设置导水板(6)，所述导水板(6)与外壳(1)的内壁固定连接，所述导水板(6)上设置集水槽(15)和排水口(16)，所述集水槽(15)与沉淀池(4)之间通过连通管(7)的作用连通，所述排水口(16)设置在中间位置，所述排水口(16)与过滤池(8)的内部相互连通。
说明书
一种中央净水系统废水处理装置
技术领域
本实用新型涉及废水处理装置，具体是一种中央净水系统废水处理装置。
背景技术
中央净水系统，为中央水处理系统的子系统。中央水处理系统包括中央净水系统、中央软水系统、中央纯水系统三个部分。
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
目前中央净水系统是先清除水中固体悬浮物，后用活性炭进一步去除各种有机物，这种净化方式只是对于需要净化的水的部分进行处理了，而处理后的废水基本是直接排除，没有进行二次处理，这就造成了一定的浪费，因此需要对其进行改进。
发明内容
本实用新型的目的在于提供一种中央净水系统废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种中央净水系统废水处理装置，包括装置本体，所述装置本体设置外壳，所述外壳的顶部设置进液口，所述进液口与外壳之间通过焊接的方式固定连接，所述进液口的底部设置沉淀池，所述沉淀池与进液口的内部相互连通，所述沉淀池的左侧设置第一排污口，所述第一排污口与沉淀池的内部相互连通，所述沉淀池的下方设置过滤池，所述过滤池的内部设置滤网，所述滤网与过滤池的内壁之间通过螺钉的作用固定连接，所述滤网的上方设置第二排污口，所述第二排污口与过滤池的内部相互连通，所述过滤池的底部设置反渗透膜组，所述反渗透膜组上设置第三排污口和清水口，所述第三排污口设置在反渗透膜组的上端部，所述清水口设置在反渗透膜组的下端部。
作为本实用新型进一步的方案：所述沉淀池的上下两端设置减震橡胶垫。
作为本实用新型进一步的方案：所述第一排污口上设置防护盖，所述防护盖与第一排污口之间通过螺纹的作用连接。
作为本实用新型进一步的方案：所述反渗透膜组的外壁上设置支架，所述支架与反渗透膜组之间通过卡扣的作用固定连接。
作为本实用新型再进一步的方案：所述过滤池的上方设置导水板，所述导水板与外壳的内壁固定连接，所述导水板上设置集水槽和排水口，所述集水槽与沉淀池之间通过连通管的作用连通，所述排水口设置在中间位置，所述排水口与过滤池的内部相互连通。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，通过沉淀和两次过滤的方式将废水进行净化处理，彻底将废水中的脏污过滤排出，而且分步骤对脏污进行处理，避免脏污二次混合到清液中，使用效果好，实用性强。
