申请日2018.03.23
公开(公告)日2019.01.22
IPC分类号C02F9/10; C02F103/36
摘要
本实用新型公开了一种氢化废水回收处理装置，包括萃取塔、第一静态分离器、换热器、脱杂塔、第一输送管路和第二输送管路;萃取塔进料口包括上下设置的萃取剂入口和氢化废水入口;萃取塔和第一静态分离器的出料口均包括水相出口和油相出口;萃取塔的水相出口和油相出口分别设置在塔顶和塔底;萃取塔油相出口与第一静态分离器进料口相连通;第一静态分离器油相出口与第一输送管路相连通;萃取塔水相出口和第一静态分离器水相出口三通混合后通过换热器与脱杂塔进料口相连通;脱杂塔的出料口包括分别位于塔顶和塔底的共沸物出口和废水出口;优点在于：回收率高且处理后水相中萃取剂残留量少满足废水生化要求。
权利要求书
1.一种氢化废水回收处理装置，其特征在于：包括萃取塔(1)、第一静态分离器(2)、换热器(3)、脱杂塔(4)、第一输送管路和第二输送管路;萃取塔(1)进料口包括上下设置的萃取剂入口和氢化废水入口;萃取塔(1)和第一静态分离器(2)的出料口均包括水相出口和油相出口;萃取塔(1)的水相出口和油相出口分别设置在塔顶和塔底;萃取塔(1)油相出口与第一静态分离器(2)进料口相连通;第一静态分离器(2)油相出口与第一输送管路相连通;萃取塔(1)水相出口和第一静态分离器(2)水相出口三通混合后通过换热器(3)与脱杂塔(4)进料口相连通;脱杂塔(4)的出料口包括分别位于塔顶和塔底的共沸物出口和废水出口;脱杂塔(4)废水出口通过换热器(3)与第二输送管路相连通。
2.根据权利要求1所述的一种氢化废水回收处理装置，其特征在于：脱杂塔(4)共沸物出口连通有第二静态分离器(5)，第二静态分离器(5)水相出口与脱杂塔(4)进料口相连通，第二静态分离器(5)油相出口与第一输送管路相连通。
说明书
一种氢化废水回收处理装置
技术领域
本实用新型涉及化工生产设备领域，具体为一种氢化废水回收处理装置。
背景技术
在硝基苯加氢生产苯胺过程中，硝基苯加氢还原生产苯胺和水。在氢化工序精制过程中，生成的苯胺和水需要分离，分离的水中含有0.05～1.5%的苯胺，苯胺具有环状结构，性质稳定，难于生化降解，苯胺类化合物对微生物具有较高的生物毒性，氢化废水需要经预处理后才能进入生化池。
实用新型内容
本实用新型的目的在于提供一种回收率高且处理后水相中萃取剂残留量少满足废水生化要求的氢化废水回收处理装置。
为实现上述目的，本实用新型采用的技术方案如下：

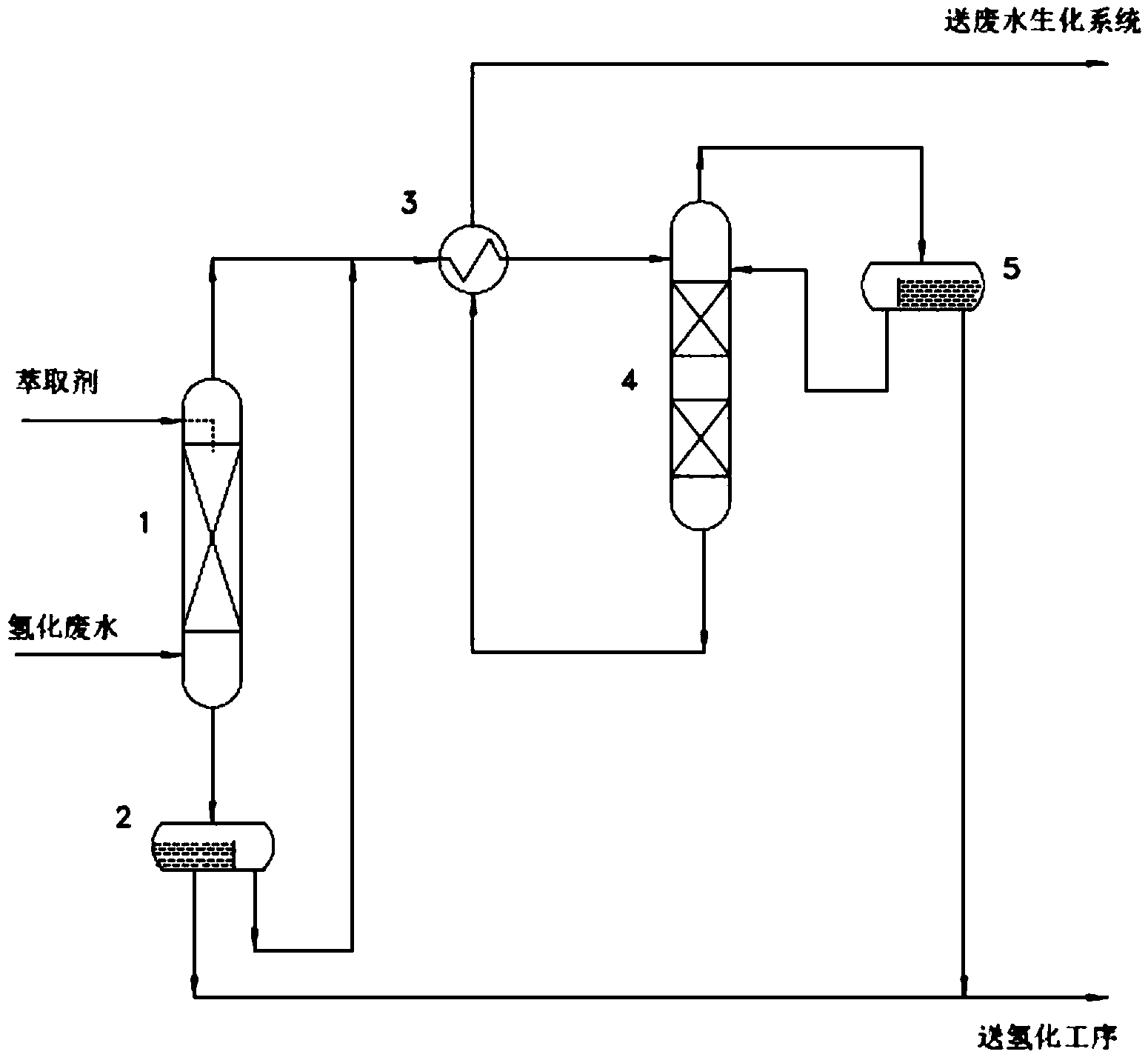

一种氢化废水回收处理装置，包括萃取塔、第一静态分离器、换热器、脱杂塔、第一输送管路和第二输送管路;萃取塔进料口包括上下设置的萃取剂入口和氢化废水入口;萃取塔和第一静态分离器的出料口均包括水相出口和油相出口;萃取塔的水相出口和油相出口分别设置在塔顶和塔底;萃取塔油相出口与第一静态分离器进料口相连通;第一静态分离器油相出口与第一输送管路相连通;萃取塔水相出口和第一静态分离器水相出口三通混合后通过换热器与脱杂塔进料口相连通;脱杂塔的出料口包括分别位于塔顶和塔底的共沸物出口和废水出口;脱杂塔废水出口通过换热器与第二输送管路相连通。
其中，脱杂塔共沸物出口连通有第二静态分离器，第二静态分离器水相出口与脱杂塔进料口相连通，第二静态分离器油相出口与第一输送管路相连通。
