申请日2018.03.22
公开(公告)日2019.03.01
IPC分类号C02F9/02; C02F103/20
摘要
本实用新型提供了一种畜牧养殖用污水处理装置，包括处理槽、抽水口、底部处理层、控制箱与底层抽水口，处理槽的顶端固定连接有扩展箱，处理槽的顶端表面固定嵌入有扩展凹槽，扩展凹槽的内部上方活动嵌入连接有污物隔离层，扩展凹槽的内部中间活动嵌入连接有污物过滤层。污物隔离层为不锈钢材料，且污物隔离层的底端嵌入到连接套中，污物隔离层在进行活动时带动活动轴在扩展凹槽内壁进行活动，在使用人员使用污水处理装置的时候，当污水进入到处理槽中的时候，在污水的较大污物沉淀后，通过污物隔离层达到将污水中较大污物与污水分离的效果，适用于畜牧养殖用污水处理装置的生产和使用，具有良好的发展前景。
权利要求书

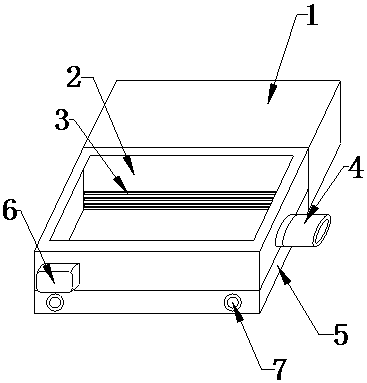

1.一种畜牧养殖用污水处理装置，包括处理槽(2)、抽水口(4)、底部处理层(5)、控制箱(6)与底层抽水口(7)，所述处理槽(2)设置在扩展箱(1)的前端，且处理槽(2)与扩展箱(1)进行固定连接，所述抽水口(4)设置在处理槽(2)的右端表面中间，且抽水口(4)与处理槽(2)进行固定连接，所述底部处理层(5)设置在处理槽(2)的底部，且底部处理层(5)与处理槽(2)进行固定连接，所述控制箱(6)设置在处理槽(2)的前端左侧，且控制箱(6)与处理槽(2)进行固定连接，所述底层抽水口(7)设置在底部处理层(5)的前端两侧，且底层抽水口(7)与底部处理层(5)进行固定连接;
其特征在于：所述处理槽(2)的顶端固定连接有扩展箱(1)，所述处理槽(2)的顶端表面固定嵌入有扩展凹槽(3);
所述扩展凹槽(3)的内部上方活动嵌入连接有污物隔离层(8)，所述扩展凹槽(3)的内部中间活动嵌入连接有污物过滤层(14)，所述扩展凹槽(3)的内部下方活动嵌入连接有污物吸附层(15)，所述污物过滤层(14)、污物隔离层(8)与污物吸附层(15)的顶端均固定连接有橡胶条(9)，所述污物过滤层(14)、污物隔离层(8)与污物吸附层(15)的底端均固定套装有连接套(11)，所述污物过滤层(14)、污物隔离层(8)与污物吸附层(15)的两侧均固定连接有侧面橡胶条(10)，所述连接套(11)的两端均活动连接有活动轴(12)，所述连接套(11)的底端固定连接有弹簧伸缩杆(13);
所述扩展箱(1)的内部固定连接有电路板(16)，所述电路板(16)的前端上方固定连接有电机(17)，所述电路板(16)的前端两侧均固定连接有控制器(18);
所述电路板(16)与控制器(18)、电机(17)进行电性连接，所述控制器(18)与弹簧伸缩杆(13)进行电性连接，所述电机(17)与弹簧伸缩杆(13)进行电性连接。
2.根据权利要求1所述的一种畜牧养殖用污水处理装置，其特征在于：所述污物隔离层(8)为不锈钢材料，且污物隔离层(8)的底端嵌入到连接套(11)中，所述污物隔离层(8)在进行活动时带动活动轴(12)在扩展凹槽(3)内壁进行活动。
3.根据权利要求1所述的一种畜牧养殖用污水处理装置，其特征在于：所述污物过滤层(14)为塑胶材料，且污物过滤层(14)表面贯穿有直径两厘米的孔洞，所述污物过滤层(14)设置在污物隔离层(8)的下方。
4.根据权利要求1所述的一种畜牧养殖用污水处理装置，其特征在于：所述污物吸附层(15)由三层厚度为零点五毫米的塑胶板组成，且污物吸附层(15)设置在污物过滤层(14)的下方。
5.根据权利要求1所述的一种畜牧养殖用污水处理装置，其特征在于：所述橡胶条(9)设置为“T”状，且橡胶条(9)设置有三条，且相互对称，分别设置在污物隔离层(8)、污物过滤层(14)与污物吸附层(15)的顶端。
6.根据权利要求1所述的一种畜牧养殖用污水处理装置，其特征在于：所述活动轴(12)设置有六个，两两对称设置在连接套(11)的两侧，且活动轴(12)与扩展凹槽(3)的内壁进行活动连接。
7.根据权利要求1所述的一种畜牧养殖用污水处理装置，其特征在于：所述弹簧伸缩杆(13)为金属材料，且弹簧伸缩杆(13)的底端设置为弹簧状，所述污物隔离层(8)、污物过滤层(14)和污物吸附层(15)通过弹簧伸缩杆(13)进行活动。
说明书
一种畜牧养殖用污水处理装置
技术领域
本实用新型涉及畜牧养殖技术领域，具体为一种污水处理装置。
背景技术
规模化畜禽养殖场是指经当地农业、工商等行政主管部门批准，具有法人资格的养猪、奶牛、蛋鸡、肉鸡的养殖场。具有一定的规模，指标是猪出栏大于或等于500口;奶牛存栏大于或等于100头;肉牛出栏大于或等于200头;胥鸡存栏大于或等于20000羽;肉鸡出栏大于或等于50000羽。
现有的污水处理装置，在使用人员进行使用的过程中，由于结构简单，只能简单的对污水进行过滤处理，不能很好的达到对污水进行清除较大污物和大面积过滤的效果。
实用新型内容
本实用新型的目的旨在于解决不能很好的对污水进行清除较大污物和大面积过滤的技术问题，提供一种畜牧养殖用污水处理装置，该装置中通过设置污物隔离层、污物过滤层和污物吸附层部件，能够使得污水处理装置在使用的时候达到对污水进行清除较大污物和大面积过滤的效果，具有广泛的实用性，以解决上述背景技术中提出的现有的污水处理装置设计不够合理，不能很好的对污水进行清除较大污物和大面积过滤的问题。
为实现上述目的，本实用新型提供如下技术方案：一种畜牧养殖用污水处理装置，包括处理槽、抽水口、底部处理层、控制箱与底层抽水口，所述处理槽设置在扩展箱的前端，且处理槽与扩展箱进行固定连接，所述抽水口设置在处理槽的右端表面中间，且抽水口与处理槽进行固定连接，所述底部处理层设置在处理槽的底部，且底部处理层与处理槽进行固定连接，所述控制箱设置在处理槽的前端左侧，且控制箱与处理槽进行固定连接，所述底层抽水口设置在底部处理层的前端两侧，且底层抽水口与底部处理层进行固定连接。
所述处理槽的顶端固定连接有扩展箱，所述处理槽的顶端表面固定嵌入有扩展凹槽;
所述扩展凹槽的内部上方活动嵌入连接有污物隔离层，所述扩展凹槽的内部中间活动嵌入连接有污物过滤层，所述扩展凹槽的内部下方活动嵌入连接有污物吸附层，所述污物过滤层、污物隔离层与污物吸附层的顶端均固定连接有橡胶条，所述污物过滤层、污物隔离层与污物吸附层的底端均固定套装有连接套，所述污物过滤层、污物隔离层与污物吸附层的两侧均固定连接有侧面橡胶条，所述连接套的两端均活动连接有活动轴，所述连接套的底端固定连接有弹簧伸缩杆;
所述扩展箱的内部固定连接有电路板，所述电路板的前端上方固定连接有电机，所述电路板的前端两侧均固定连接有控制器;
所述电路板与控制器、电机进行电性连接，所述控制器与弹簧伸缩杆进行电性连接，所述电机与弹簧伸缩杆进行电性连接。
优选的，所述污物隔离层为不锈钢材料，且污物隔离层的底端嵌入到连接套中，所述污物隔离层在进行活动时带动活动轴在扩展凹槽内壁进行活动。
优选的，所述污物过滤层为塑胶材料，且污物过滤层表面贯穿有直径两厘米的孔洞，所述污物或滤层设置在污物隔离层的下方。
优选的，所述污物吸附层由三层厚度为零点五毫米的塑胶板组成，且污物吸附层设置在污物过滤层的下方。
优选的，所述橡胶条设置为“T”状，且橡胶条设置有三条，且相互对称，分别设置在污物隔离层、污物过滤层与污物吸附层的顶端。
优选的，所述活动轴设置有六个，两两对称设置在连接套的两侧，且活动轴与扩展凹槽的内壁进行活动连接。
优选的，所述弹簧伸缩杆为金属材料，且弹簧伸缩杆的底端设置为弹簧状，所述污物隔离层、污物过滤层和污物吸附层通过弹簧伸缩杆进行活动。
本实用新型的目的旨在于解决不能很好的对污水进行清除较大污物和大面积过滤的技术问题，提供一种畜牧养殖用污水处理装置，该装置中通过设置污物隔离层、污物过滤层和污物吸附层部件，能够使得污水处理装置在使用的时候达到对污水进行清除较大污物和大面积过滤的效果。
(1)该种畜牧养殖用污水处理装置设置的污物隔离层为不锈钢材料，且污物隔离层的底端嵌入到连接套中，污物隔离层在进行活动时带动活动轴在扩展凹槽内壁进行活动，在使用人员使用污水处理装置的时候，当污水进入到处理槽中的时候，在污水的较大污物沉淀后，通过污物隔离层达到将污水中较大污物与污水分离的效果，从而达到对污水进行处理的效果。
(2)该种畜牧养殖用污水处理装置设置的污物过滤层为塑胶材料，且污物过滤层表面贯穿有直径两厘米的孔洞，污物或滤层设置在污物隔离层的下方，在使用人员使用污水处理装置的时候，当污水进入到处理槽中的时候，在污水沉淀后，通过污物过滤层达到将污水中的稻草以及条状污物与污水进行分离的效果，从而达到对污水进行处理的效果。
(3)该种畜牧养殖用污水处理装置设置的污物吸附层由三层厚度为零点五毫米的塑胶板组成，且污物吸附层设置在污物过滤层的下方，在使用人员使用污水处理装置的时候，在污水中的较大污物被分离后，通过污物吸附层将污水中微小污染物进行吸附的效果，从而达到对污水进行处理的效果。
(4)该种畜牧养殖用污水处理装置设置的橡胶条设置为“T”状，且橡胶条设置有三条，且相互对称，分别设置在污物隔离层、污物过滤层与污物吸附层的顶端在使用人员使用污物隔离层、污物过滤层和污物吸附层的时候，通过橡胶条与处理槽的内壁进行接触达到防止污水中的污物和已经处理过的污水接触的效果。
(5)该种畜牧养殖用污水处理装置设置的活动轴设置有六个，两两对称设置在连接套的两侧，且活动轴与扩展凹槽的内壁进行活动连接，在使用人员使用污物隔离层、污物过滤层和污物吸附层的时候，通过活动轴达到辅助弹簧伸缩杆使污物隔离层、污物过滤层和污物吸附层进行活动的效果。
(6)该种畜牧养殖用污水处理装置设置的弹簧伸缩杆为金属材料，且弹簧伸缩杆的底端设置为弹簧状，污物隔离层、污物过滤层和污物吸附层通过弹簧伸缩杆进行活动，在使用人员使用污物隔离层、污物过滤层和污物吸附层的时候，通过弹簧伸缩杆达到使其进行活动伸缩的效果。
