申请日2018.03.22
公开(公告)日2019.01.18
IPC分类号C02F11/18; C02F11/12
摘要
本实用新型是一种热风干燥污泥用新型干化箱，包括干化箱本体，干化箱本体顶部设有分散污泥入口，干化箱本体内设有第一链网传送带和第二链网传送带，第一链网传送带的落料端与第二链网传送带之间设有导料筒，干化箱本体的两侧内壁上设有刮刀，两个刮刀分别位于第一链网传送带、第二链网传送带底部且相抵触，第一链网传送带底部的刮刀下方设有回收导料筒，回收导料筒的下方设有水平的回收链网传送带，干化箱本体底部两端设有干燥污泥出料口和回收污泥出料口，第一链网传送带、第二链网传送带传送方向的两侧均设有热空气分布管，干化箱本体顶部设有湿热空气出口。本实用新型可以对粘附的污泥进行及时清除，能够增强干化效果。
权利要求书

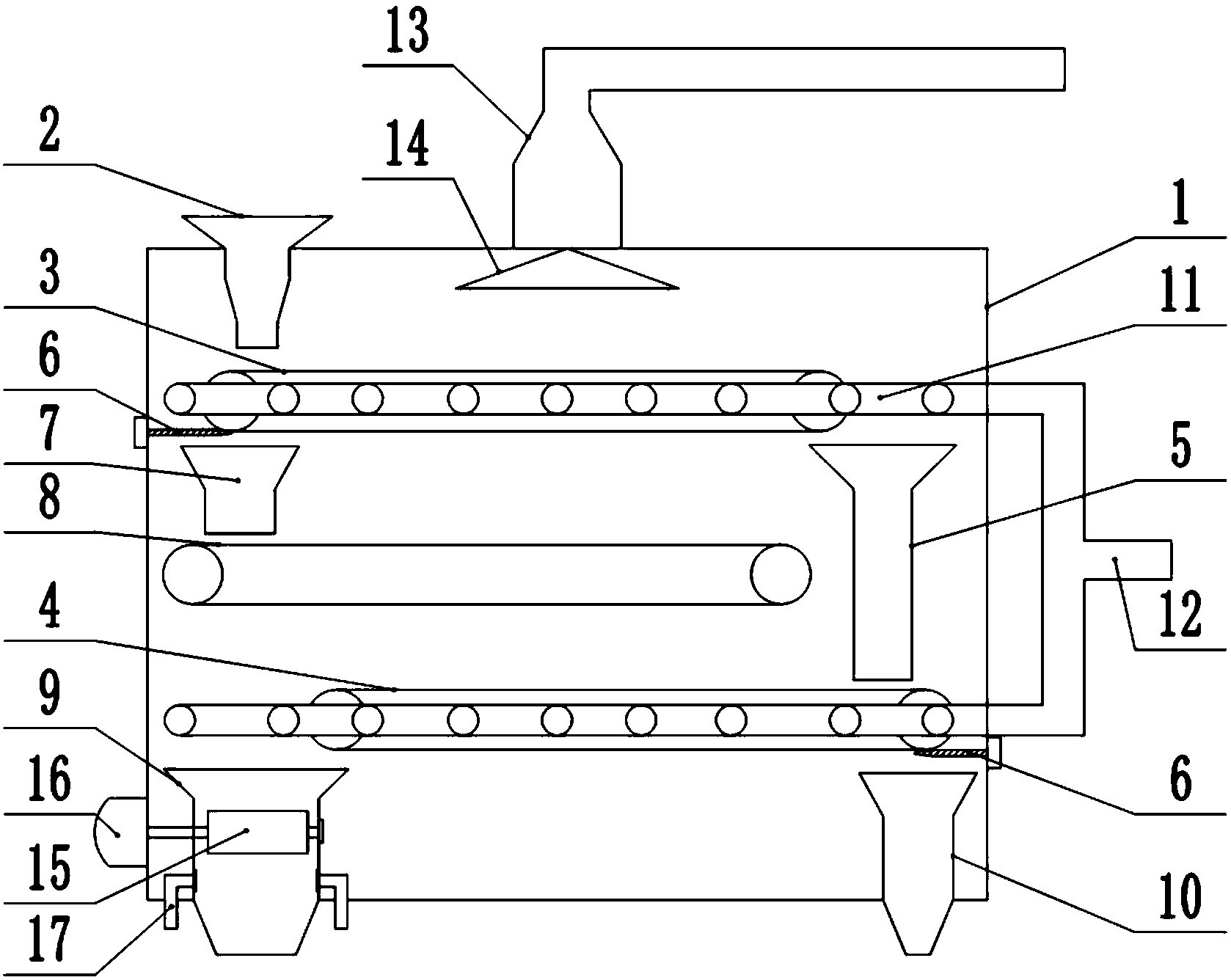

1.一种热风干燥污泥用新型干化箱，其特征在于，包括干化箱本体(1)，所述干化箱本体(1)顶部一端设有分散污泥入口(2)，所述干化箱本体(1)内设有水平的第一链网传送带(3)和第二链网传送带(4)，所述第一链网传送带(3)、第二链网传送带(4)上下交错布置且传送方向相反，第一链网传送带(3)的落料端与所述第二链网传送带(4)之间设有竖直的导料筒(5)，所述干化箱本体(1)的两侧内壁上均设有刮刀(6)，两个刮刀(6)分别位于第一链网传送带(3)、第二链网传送带(4)底部且与第一链网传送带(3)、第二链网传送带(4)底部相抵触，第一链网传送带(3)底部的刮刀(6)下方设有回收导料筒(7)，所述回收导料筒(7)的下方设有水平的回收链网传送带(8)，所述回收链网传送带(8)位于第一链网传送带(3)、第二链网传送带(4)之间，所述回收链网传送带(8)与第一链网传送带(3)的传送方向相同，所述第一链网传送带(3)、第二链网传送带(4)、回收链网传送带(8)均连有驱动电机，所述干化箱本体(1)底部两端设有干燥污泥出料口(9)和回收污泥出料口(10)，所述回收污泥出料口(10)位于第二链网传送带(4)底部的刮刀(6)下方，所述干燥污泥出料口(9)位于第二链网传送带(4)落料端的下方，所述第一链网传送带(3)、第二链网传送带(4)传送方向的两侧均设有热空气分布管(11)，所述热空气分布管(11)上设有若干个空气喷孔，所述热空气分布管(11)连有热空气总管(12)，所述干化箱本体(1)顶部设有湿热空气出口(13)，所述干化箱本体(1)内在所述湿热空气出口(13)端设有圆锥形挡板(14)。
2.根据权利要求1所述的一种热风干燥污泥用新型干化箱，其特征在于，所述干燥污泥出料口(9)内通过转轴旋转安装有分散滚筒(15)，所述转轴连有旋转电机(16)，所述旋转电机(16)固定在干化箱本体(1)外壁上，所述回收污泥出料口(10)下端两侧连有干燥风管(17)。
3.根据权利要求2所述的一种热风干燥污泥用新型干化箱，其特征在于，所述导料筒(5)、回收导料筒(7)、干燥污泥出料口(9)和回收污泥出料口(10)的顶部均为倒锥形接料端。
说明书
一种热风干燥污泥用新型干化箱
技术领域
本实用新型涉及污泥干燥利用的技术领域，尤其涉及一种热风干燥污泥用新型干化箱。
背景技术
各类污水、废水处理厂均会产生大量含水率在75%以上的湿污泥，在对污泥进行减量化、稳定化、无害化和资源化处理过程中，需要对湿污泥进行干化处理。现在多采用加热空气对湿污泥进行干化。
污泥干化箱中的污泥在干化过程中含水率降低，塑性逐步显现，并产生极大的粘性，极易粘附在输送机械上，造成输送机械的负担增大，也影响其正常运行。
发明内容
本实用新型旨在解决现有技术的不足，而提供一种热风干燥污泥用新型干化箱。
本实用新型为实现上述目的，采用以下技术方案：
一种热风干燥污泥用新型干化箱，包括干化箱本体，所述干化箱本体顶部一端设有分散污泥入口，所述干化箱本体内设有水平的第一链网传送带和第二链网传送带，所述第一链网传送带、第二链网传送带上下交错布置且传送方向相反，第一链网传送带的落料端与所述第二链网传送带之间设有竖直的导料筒，所述干化箱本体的两侧内壁上均设有刮刀，两个刮刀分别位于第一链网传送带、第二链网传送带底部且与第一链网传送带、第二链网传送带底部相抵触，第一链网传送带底部的刮刀下方设有回收导料筒，所述回收导料筒的下方设有水平的回收链网传送带，所述回收链网传送带位于第一链网传送带、第二链网传送带之间，所述回收链网传送带与第一链网传送带的传送方向相同，所述第一链网传送带、第二链网传送带、回收链网传送带均连有驱动电机，所述干化箱本体底部两端设有干燥污泥出料口和回收污泥出料口，所述回收污泥出料口位于第二链网传送带底部的刮刀下方，所述干燥污泥出料口位于第二链网传送带落料端的下方，所述第一链网传送带、第二链网传送带传送方向的两侧均设有热空气分布管，所述热空气分布管上设有若干个空气喷孔，所述热空气分布管连有热空气总管，所述干化箱本体顶部设有湿热空气出口，所述干化箱本体内在所述湿热空气出口端设有圆锥形挡板。
所述干燥污泥出料口内通过转轴旋转安装有分散滚筒，所述转轴连有旋转电机，所述旋转电机固定在干化箱本体外壁上，所述回收污泥出料口下端两侧连有干燥风管。
所述导料筒、回收导料筒、干燥污泥出料口和回收污泥出料口的顶部均为倒锥形接料端。
本实用新型的有益效果是：本实用新型可以在污泥输送干化过程中，利用刮刀对第一链网传送带、第二链网传送带上粘附的污泥进行及时清除并进一步干化回收，避免污泥粘附对输送机械的运行产生影响，圆锥形挡板可以避免加热空气直接从湿热空气出口流失，能够有效延长加热空气的路径，增强干化效果。
