申请日2018.03.23
公开(公告)日2019.02.22
IPC分类号B65G65/46
摘要
本实用新型涉及污泥处理设备领域，尤其涉及一种高干脱水污泥存储装置，包括框体、设于框体中部的缓存机构、设于框体下部的输出机构，所述框体顶部设有进料口，所述框体下部设有出料口，所述输出机构与出料口相连通，所述缓存机构包括可转动地设于框体上的复数个转动辊、驱动各转动辊转动的转动电机，各转动辊上设有复数个沿径向均匀分布的承托叶片。其解决了现有设备螺旋输送机承受力大，运转困难，使用寿命低等技术问题，其用于高干污泥的储存及输出。
权利要求书
1.一种高干脱水污泥存储装置，其特征在于：包括框体、设于框体中部的缓存机构、设于框体下部的输出机构，所述框体顶部设有进料口，所述框体下部设有出料口，所述输出机构与出料口相连通，所述缓存机构包括可转动地设于框体上的复数个转动辊、驱动各转动辊转动的转动电机，各转动辊上设有复数个沿径向均匀分布的承托叶片。
2.根据权利要求1所述的一种高干脱水污泥存储装置，其特征在于：各承托叶片上设有复数个缺口，同一转动辊上的相邻两承托叶片的缺口错位设置。
3.根据权利要求2所述的一种高干脱水污泥存储装置，其特征在于：各承托叶片沿轴向方向延伸布满转动辊。
4.根据权利要求2所述的一种高干脱水污泥存储装置，其特征在于：所述承托叶片的一侧上设有用于支撑承托叶片的肋板。
5.根据权利要求1或2或3或4所述的一种高干脱水污泥存储装置，其特征在于：所述输出机构包括可转动地设于框体上的输送轴、驱动输送轴转动的输送电机、设于输送轴前端的螺旋输送叶片、设于输送轴上位于螺旋输送叶片后方的复数个输出拨片，各输出拨片位于出料口的上方。
6.根据权利要求5所述的一种高干脱水污泥存储装置，其特征在于：各输出拨片由输送轴一端向外逐渐弯曲。
7.根据权利要求6所述的一种高干脱水污泥存储装置，其特征在于：各输出拨片的一侧上设有用于支撑输出拨片的第二肋板。
说明书
一种高干脱水污泥存储装置
技术领域
本实用新型涉及污泥处理设备领域，尤其涉及一种高干脱水污泥存储装置。
背景技术
中国专利号：201510616930.4公开一种污泥存储及输送系统，它包括一架体，竖直设置的支撑部以及一设置于支撑部上的钢架平台;一矩形料仓，设置于所述钢架平台的上方;一液压滑架组，水平安装于矩形料仓的下部;一液压油缸，连接于液压滑架组;至少一螺旋输送机安装于所述矩形料仓的下方，进料口接通于所述矩形料仓的出料端;一卸料平板阀，所述卸料平板阀设置于所述螺旋输送机的卸料口处;一液压驱动系统，连接于所述卸料平板阀。该污泥存储及输送系统虽然解决了圆柱形料仓在使用过程中滑架行程逐渐减小、污泥无法连续均匀输送的弊端，但是污泥量大时容易出现螺旋输送机承受力大，运转困难，使用寿命低等问题。
实用新型内容
因此，针对上述的问题，本实用新型提出一种高干脱水污泥存储装置。其解决了现有设备螺旋输送机承受力大，运转困难，使用寿命低等技术问题。

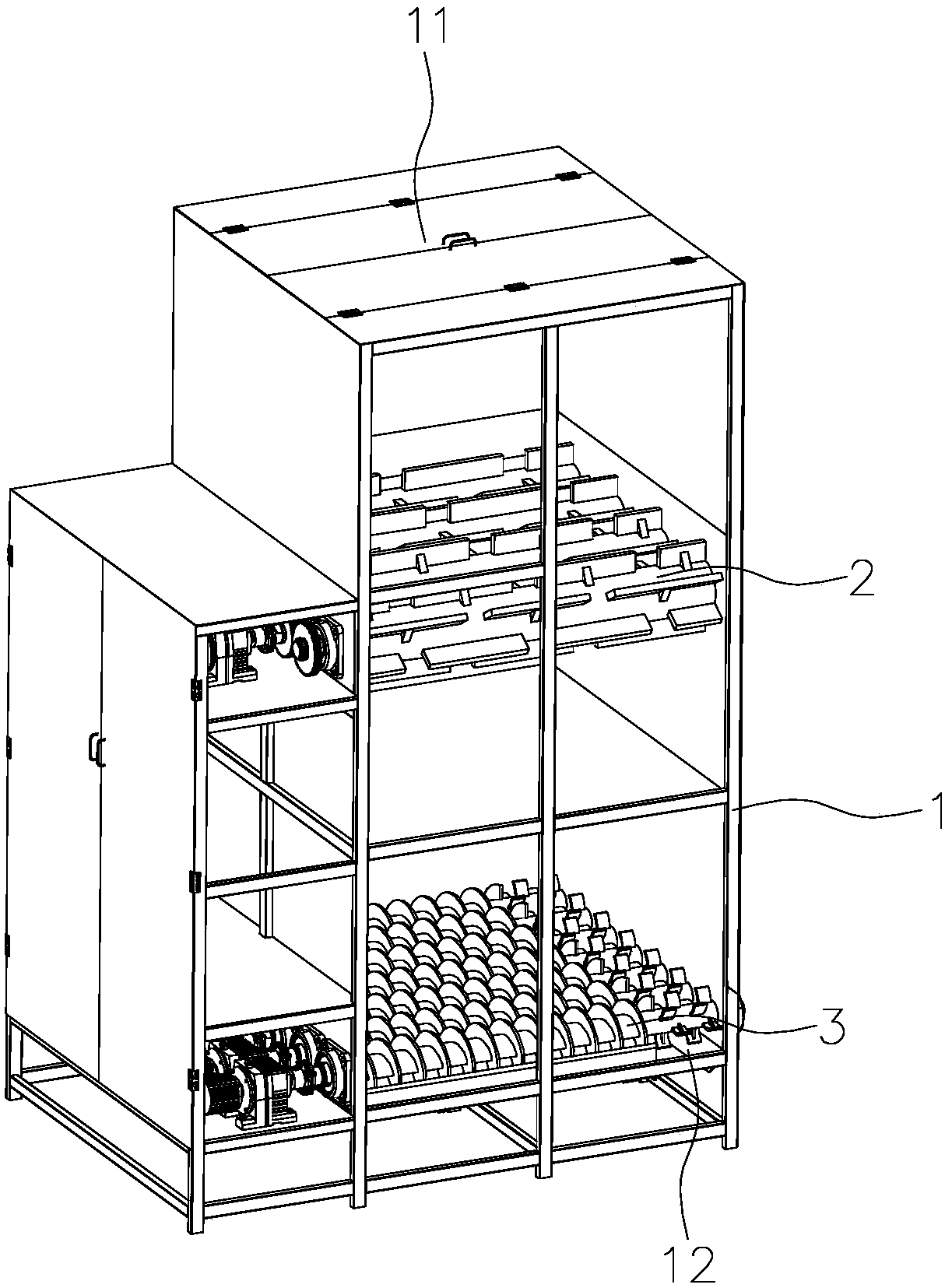

为实现上述目的，本实用新型采用了以下技术方案：一种高干脱水污泥存储装置，包括框体、设于框体中部的缓存机构、设于框体下部的输出机构，所述框体顶部设有进料口，所述框体下部设有出料口，所述输出机构与出料口相连通，所述缓存机构包括可转动地设于框体上的复数个转动辊、驱动各转动辊转动的转动电机，各转动辊上设有复数个沿径向均匀分布的承托叶片。
进一步的，各承托叶片上设有复数个缺口，同一转动辊上的相邻两承托叶片的缺口错位设置。
进一步的，各承托叶片沿轴向方向延伸布满转动辊。
进一步的，所述承托叶片的一侧上设有用于支撑承托叶片的肋板。
进一步的，所述输出机构包括可转动地设于框体上的输送轴、驱动输送轴转动的输送电机、设于输送轴前端的螺旋输送叶片、设于输送轴上位于螺旋输送叶片后方的复数个输出拨片，各输出拨片位于出料口的上方。
进一步的，各输出拨片由输送轴一端向外逐渐弯曲。
进一步的，各输出拨片的一侧上设有用于支撑输出拨片的第二肋板。
通过采用前述技术方案，本实用新型的有益效果是：本高干脱水污泥存储装置通过缓存机构的设置，可以实现有计划的放料，使得仓内污泥的数量保持一个稳定、合适的范围，利用承托叶片实现污泥的承接，即使相邻两个转动辊之间存有间隙，下落的污泥量也极少，大部分都会被承托叶片所承接，需要放料时，只要转动电机启动，即可实现放料;进一步的，通过缺口，可以使得叶片的承受力减少，而且通过同一转动辊上的相邻两承托叶片的缺口错位设置，可以减少污泥的下落速度;进一步的，所述承托叶片的一侧上设有用于支撑承托叶片的肋板，由于污泥的重量较重，设置肋板可以更好地保护承托叶片，提高其使用寿命;进一步的，输出机构上设置输出拨片，可以有效提高输出效率;进一步的，各输出拨片由输送轴一端向外逐渐弯曲，这样可以减少输出拨片的压力，提高使用寿命;进一步的，通过第二肋板的设置，可以提高输出拨片的使用寿命。
