申请日2018.03.23
公开(公告)日2019.01.22
IPC分类号C02F1/00; B08B1/00
摘要
本实用新型属于刮泥设备技术领域，提出了一种污水沟自动刮泥装置，包括分别设置在水沟底部两侧和顶部两侧的导向辊，导向辊上设置有拉绳，拉绳呈环形，且还套设在动力辊上，拉绳的下方还设置有托辊，拉绳朝外的一侧均匀设置有若干个刮板，刮板的宽度与水沟的宽度一致，且刮板与拉绳连接的一侧设置有一开口，拉绳设置在开口内，刮板经过导向辊时，导向辊穿过开口，解决了现有搅拌站的水沟中通常含水泥成分，水泥沉入水沟的底部容易板结、沉淀凝固，清理时消耗人力、物力的技术问题。
权利要求书

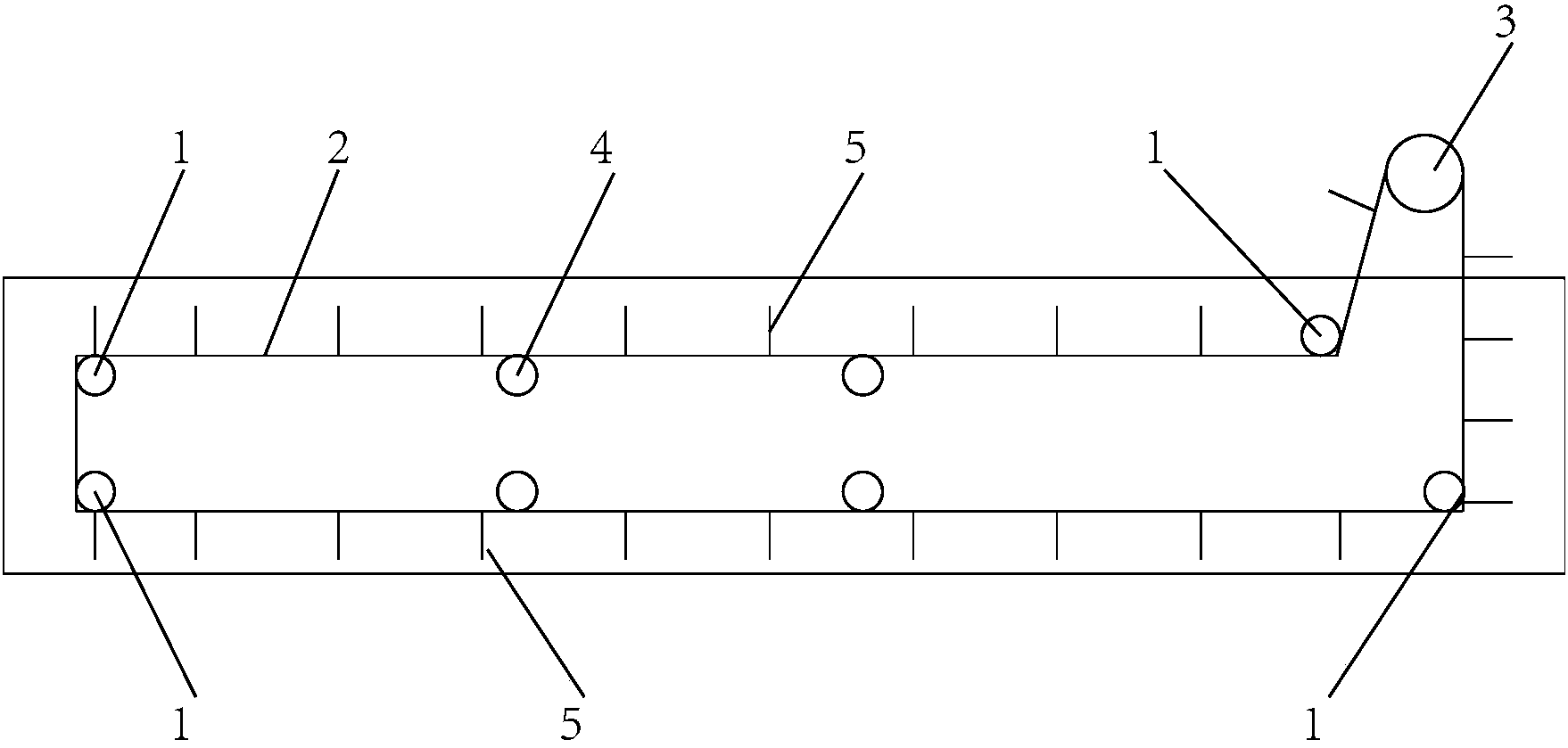

1.一种污水沟自动刮泥装置，其特征在于，包括分别设置在水沟底部两侧和顶部两侧的导向辊(1)，所述导向辊(1)上设置有拉绳(2)，所述拉绳(2)呈环形，且还套设在动力辊(3)上，所述拉绳(2)的下方还设置有托辊(4)，所述拉绳(2)朝外的一侧均匀设置有若干个刮板(5)，所述刮板(5)的宽度与所述水沟的宽度一致，且所述刮板(5)与所述拉绳(2)连接的一侧设置有一开口(6)，所述拉绳(2)设置在所述开口(6)内，所述刮板(5)经过所述导向辊(1)时，所述导向辊(1)穿过所述开口(6)。
2.根据权利要求1所述的一种污水沟自动刮泥装置，其特征在于，所述导向辊(1)上与所述拉绳(2)接触处包裹有弧形聚氨酯片(7)，其弧形开口朝向所述拉绳(2)。
3.根据权利要求1所述的一种污水沟自动刮泥装置，其特征在于，所述刮板(5)为弹性聚氨酯刮板，且其内部设置有铁条(8)。
4.根据权利要求3所述的一种污水沟自动刮泥装置，其特征在于，所述铁条(8)的两侧均设置有若干个加强片(9)。
5.根据权利要求1所述的一种污水沟自动刮泥装置，其特征在于，所述水沟的一侧设置有污水池(10)，所述污水池(10)的池身大于所述水沟的深度，所述污水池(10)的水面与所述水沟的水面平齐，所述水沟的底部设置有与所述污水池(10)连通的通道(11)，所述通道(11)内设置有阀门(12)。
6.根据权利要求1所述的一种污水沟自动刮泥装置，其特征在于，所述刮板(5)远离所述拉绳(2)的一端设置有锯齿形刮片(13)。
7.根据权利要求6所述的一种污水沟自动刮泥装置，其特征在于，所述锯齿形刮片(13)具体为金属刮片。
说明书
一种污水沟自动刮泥装置
技术领域
本实用新型属于刮泥设备技术领域，涉及一种污水沟自动刮泥装置。
背景技术
搅拌站的水沟中通常含水泥成分，水泥沉入水沟的底部容易板结、沉淀凝固，清理时消耗人力、物力，根据这一情况设计了一套刮泥设备，能有效缓解沉淀物流动性差消耗人力、物力的技术问题。
实用新型内容
本实用新型提出了一种污水沟自动刮泥装置，解决了上述技术问题。
本实用新型的技术方案是这样实现的：
一种污水沟自动刮泥装置，包括：
分别设置在水沟底部两侧和顶部两侧的导向辊，所述导向辊上设置有拉绳，所述拉绳呈环形，且还套设在动力辊上，所述拉绳的下方还设置有托辊，所述拉绳朝外的一侧均匀设置有若干个刮板，所述刮板的宽度与所述水沟的宽度一致，且所述刮板与所述拉绳连接的一侧设置有一开口，所述拉绳设置在所述开口内，所述刮板经过所述导向辊时，所述导向辊穿过所述开口。
作为进一步的技术方案，所述导向辊上与所述拉绳接触处包裹有弧形聚氨酯片，其弧形开口朝向所述拉绳。
作为进一步的技术方案，所述刮板为弹性聚氨酯刮板，且其内部设置有铁条。
作为进一步的技术方案，所述铁条的两侧均设置有若干个加强片。
作为进一步的技术方案，所述水沟的一侧设置有污水池，所述污水池的池身大于所述水沟的深度，所述污水池的水面与所述水沟的水面平齐，所述水沟的底部设置有与所述污水池连通的通道，所述通道内设置有阀门。
作为进一步的技术方案，所述刮板远离所述拉绳的一端设置有锯齿形刮片。
作为进一步的技术方案，所述锯齿形刮片具体为金属刮片。
与现有技术相比，本实用新型工作原理和有益效果为：
1、本实用新型中，动力辊转动，带动拉绳沿着导向辊的方向环形转动，在拉绳的作用下，带动刮板将水沟底部的泥刮起，拉绳以每分钟15米速度运行，将水沟的沉淀物处于不断运动的状态，防止其沉积絮凝造成不好清理的状态，刮板与拉绳连接时，将拉绳热压合在刮板内，连接更加稳固，刮板的宽度与水沟的宽度一致，刮泥的面积更大，更够能够全面的实现刮泥作业，拉绳直接热压合在刮板的开口内，并且当拉绳转动到位于其上方的导向辊处时，导向辊能够恰好穿过开口，实现了刮板顺利的在拉绳的外表面做环形运动，实现连续刮泥作业，提高了工作效率，节省人力物力。
2、本实用新型中，导向辊中间的不锈钢轴套，表面包裹有聚氨酯片，增加了钢丝绳和轴之间的摩擦力，使拉绳在导向辊内能够更加稳定的移动;刮板为弹性聚氨酯刮板具备了软体耐磨的特定，使用寿命长，其中间设置有铁条作为内衬，增加了刮板的重量和刚性，将刮板的重量控制在1.2公斤左右，具备较好的刮泥效果;刮板将泥通过通道刮入污水池中，污水池中将泥进行再次利用或者压滤分离，污水池与水沟的底部有一定的高度差，使泥有一个下落的过程，使其更加松散，更加容易在污水池中进行后处理，不需要刮泥时可以将阀门关闭，方便将污水池进行处理;锯齿形刮片设置在刮板的自由端，刮泥时更容易刮动，能够提高刮泥的效率，材质为金属刮片，使用寿命更长。
