申请日2018.03.23
公开(公告)日2019.01.22
IPC分类号B01D36/04; B01D24/10
摘要
本实用新型公开了一种简易水处理设备，包括过滤筒，所述过滤筒的内部设有滤芯结构，所述过滤筒的一端设有出水口，另一端设有侧壁带进水口的扩径端，所述扩径端的侧壁上相对于进水口的一侧设有排杂口。该水处理设备结构简单，使用方便，便于携带，成本低，有利于人们在野外环境下使用，提高使用水的安全性，保证了使用者的身体健康。
权利要求书

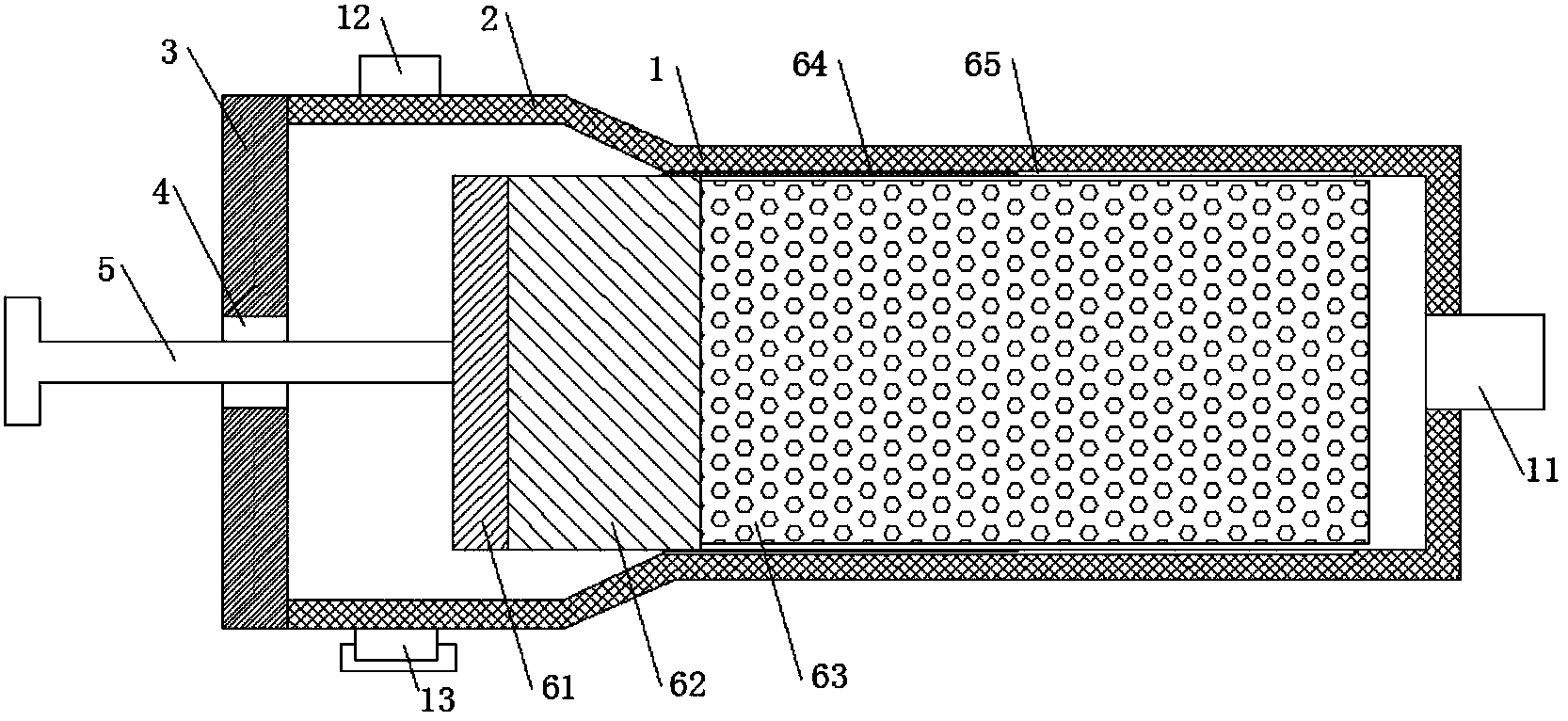

1.一种简易水处理设备，其特征在于：包括过滤筒，所述过滤筒的内部设有滤芯结构，所述过滤筒的一端设有出水口，另一端设有侧壁带进水口的扩径端，所述扩径端的侧壁上相对于进水口的一侧设有排杂口，所述扩径端上螺纹连接有密封盖，所述密封盖上设有通孔，所述通孔上设有活动连接的手柄，所述手柄连接滤芯结构，滤芯结构包括连接手柄的压盖、固定于压盖的胶垫和相抵于胶垫的过滤棉，所述压盖侧面设有对称设置的引导杆，所述引导杆滑动连接于过滤筒内壁上设置的引导槽，所述压盖与胶垫的厚度小于扩径端的厚度，且扩径端的厚度小于引导杆的长度。
2.根据权利要求1所述的一种简易水处理设备，其特征在于：所述手柄可连接气缸，所述气缸连接定时装置。
说明书
一种简易水处理设备
技术领域
本实用新型涉及一种水处理设备，具体是指一种简易水处理设备。
背景技术
随着我们经济的快速发展，环保工作和环保意识没有跟上步伐，水资源污染较为严重。作为生活中不可缺少的资源，对于受污染水资源的处理显得十分迫切。目前，大多的水处理设备体积较大，主要是固定安装后使用，因此，我们需要提供一种可便携式的水处理设备，便于人们外出时使用，提高使用水的安全性。
实用新型内容
本实用新型的目的是为了提供一种简易水处理设备，该水处理设备结构简单，使用方便，便于携带，成本低，有利于人们在野外环境下使用，提高使用水的安全性，保证了使用者的身体健康。
为了达到上述目的，本实用新型提供了如下技术方案：一种简易水处理设备，包括过滤筒，所述过滤筒的内部设有滤芯结构，所述过滤筒的一端设有出水口，另一端设有侧壁带进水口的扩径端，所述扩径端的侧壁上相对于进水口的一侧设有排杂口，所述扩径端上螺纹连接有密封盖，所述密封盖上设有通孔，所述通孔上设有活动连接的手柄，所述手柄连接滤芯结构，滤芯结构包括连接手柄的压盖、固定于压盖的胶垫和相抵于胶垫的过滤棉，所述压盖侧面设有对称设置的引导杆，所述引导杆滑动连接于过滤筒内壁上设置的引导槽，所述压盖与胶垫的厚度小于扩径端的厚度，且扩径端的厚度小于引导杆的长度。
进一步优选的，所述手柄可连接气缸，所述气缸连接定时装置。
本实用新型的有益效果：该水处理设备结构简单，使用方便，便于携带，成本低，有利于人们在野外环境下使用，提高使用水的安全性，保证了使用者的身体健康。
