申请日2018.03.23
公开(公告)日2019.03.26
IPC分类号A61L2/26; A61L2/07
摘要
本实用新型提供一种废水箱冷却回路，包括：废水箱、冷凝管、废水进管、废水出管、废水回流进管、排出口;废水箱底部设有废水冷却入口和废水冷却出口;废水进管的一端用于连接前级冷凝器，另一端连接废水冷却入口;冷凝管设置在废水箱内，冷凝管的两端分别连接废水冷却入口和废水冷却出口;废水出管的一端连接废水箱的废水冷却出口，另一端用于连接水汽分离装置的入口;废水回流进管伸入所述废水箱中，在废水箱底部或侧面底部还设有排出口。本实用新型进一步降低抽真空装置的工作温度，延长了抽真空泵的使用寿命。排出的废水温度更低更安全。
权利要求书

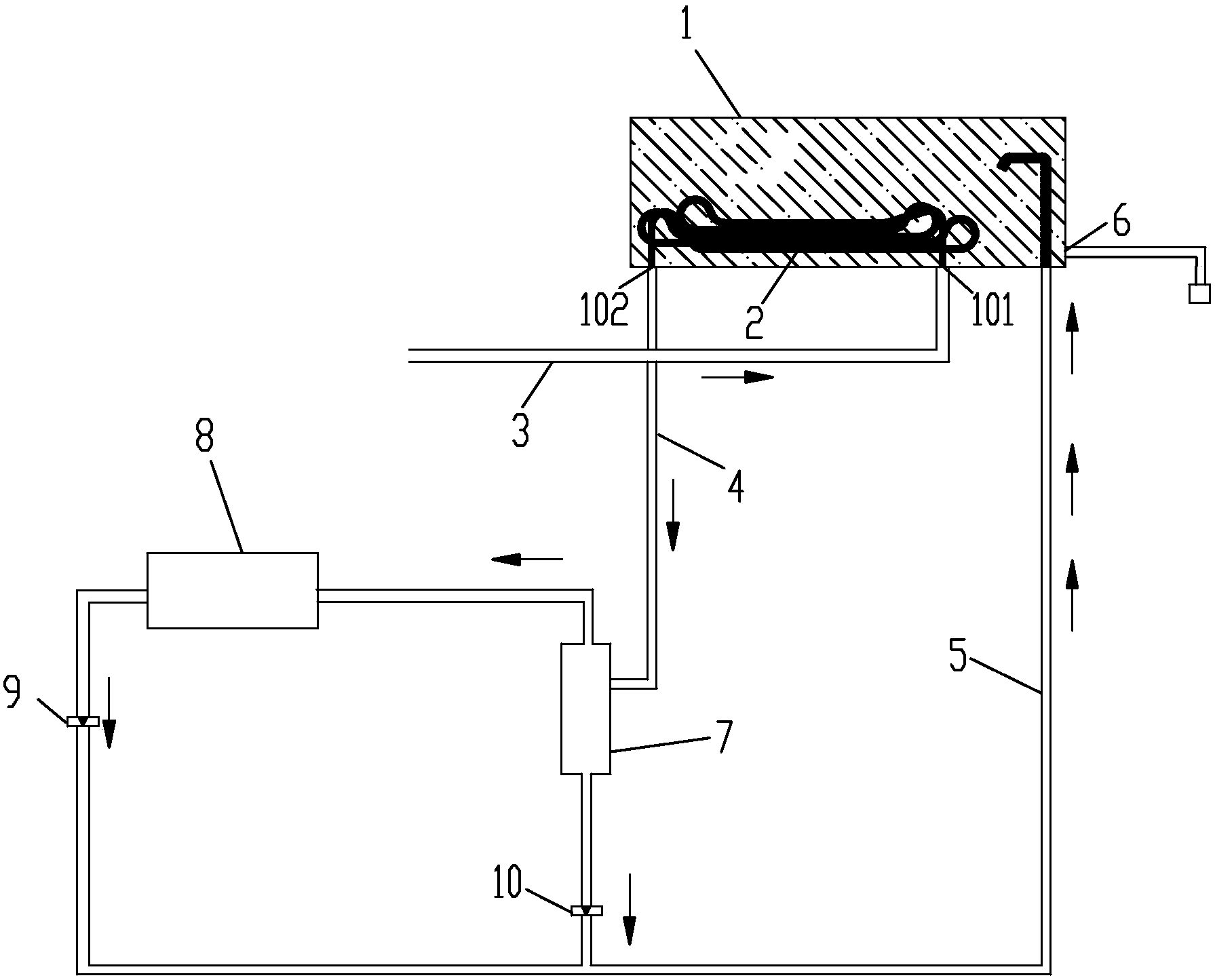

1.一种废水箱冷却回路，其特征在于，包括：废水箱(1)、冷凝管(2)、废水进管(3)、废水出管(4)、废水回流进管(5)、排出口(6);
废水箱(1)底部设有废水冷却入口(101)和废水冷却出口(102);废水进管(3)的一端用于连接前级冷凝器，另一端连接废水冷却入口(101);冷凝管(2)设置在废水箱(1)内，冷凝管(2)的两端分别连接废水冷却入口(101)和废水冷却出口(102);
废水出管(4)的一端连接废水箱(1)的废水冷却出口(102)，另一端用于连接水汽分离装置(7)的入口;
废水回流进管(5)伸入所述废水箱(1)中，在废水箱(1)底部或侧面底部还设有排出口(6)。
2.如权利要求1所述的废水箱冷却回路，其特征在于，
冷凝管(2)在废水箱(1)内横向往复折叠设置。
3.如权利要求1所述的废水箱冷却回路，其特征在于，
废水回流进管(5)的出口高于所述冷凝管(2)。
4.如权利要求1所述的废水箱冷却回路，其特征在于，
还包括水汽分离装置(7)和抽真空装置(8);水汽分离装置(7)的入口连接废水出管(4)，水汽分离装置(7)的气体出口通过管路连接抽真空装置(8);抽真空装置(8)通过第一单向阀(9)连接废水回流进管(5);水汽分离装置(7)的液体出口通过第二单向阀(10)连接废水回流进管(5)。
说明书
废水箱冷却回路
技术领域
本实用新型涉及一种灭菌器废水处理设备，尤其是一种废水箱冷却回路。
背景技术
灭菌器通过反复抽真空和充入水蒸汽，利用饱和蒸汽在冷凝时释放出大量潜热的物理特性以达到灭菌的效果。
现有的灭菌器，高温水蒸气或废水经过一个一级冷凝器后就排出，温度依然很高;长期过高的温度会影响灭菌器中真空泵的使用寿命。
发明内容
针对现有技术中存在的不足，本实用新型提供一种废水箱冷却回路，使得灭菌器一级冷凝器排出的水蒸气或废水，能够再次进行冷却，从而可以进一步降低抽真空装置的工作温度，延长了抽真空泵的使用寿命。本实用新型采用的技术方案是：
一种废水箱冷却回路，包括：废水箱、冷凝管、废水进管、废水出管、废水回流进管、排出口;
废水箱底部设有废水冷却入口和废水冷却出口;废水进管的一端用于连接前级冷凝器，另一端连接废水冷却入口;冷凝管设置在废水箱内，冷凝管的两端分别连接废水冷却入口和废水冷却出口;
废水出管的一端连接废水箱的废水冷却出口，另一端用于连接水汽分离装置的入口;
废水回流进管伸入所述废水箱中，在废水箱底部或侧面底部还设有排出口。
进一步地，冷凝管在废水箱内横向往复折叠设置。
进一步地，废水回流进管的出口高于所述冷凝管。
进一步地，所述的废水箱冷却回路，还包括水汽分离装置和抽真空装置;水汽分离装置的入口连接废水出管，水汽分离装置的气体出口通过管路连接抽真空装置;抽真空装置通过第一单向阀连接废水回流进管;水汽分离装置的液体出口通过第二单向阀连接废水回流进管。
本实用新型的优点在于：
1)降低了抽真空泵的工作温度，延长其使用寿命。
2)废水可循环利用。
3)废水经过再次冷却后排出，更加安全。
