申请日2018.03.23
公开(公告)日2019.02.15
IPC分类号C02F1/46; C02F1/72; C02F1/467; C02F1/78
摘要
本实用新型公开了一种等离子体水处理设备，包括底板，底板顶部的中部贯穿有放电腔体，并且放电腔体的顶部螺纹连接有箱盖，第一导线的一端贯穿箱盖并延伸至箱盖的底部，并且第一导线的一端电性连接有板电极，高压脉冲电源的左侧电性连接有第二导线，第二导线的左端贯穿放电腔体并延伸至放电腔体的内腔，本实用新型涉及高级催化氧化污水技术领域。该等离子体水处理设备，通过第一导线的一端电性连接有板电极，可以在保障设备对污水COD的降解效果前提下，减少设备能耗，改善环境，减少能源消耗，使设备的使用费用降低，这解决了现有的等离子体水处理设备不能在保障设备对污水COD的降解效果前提下减少设备能耗的问题。
权利要求书

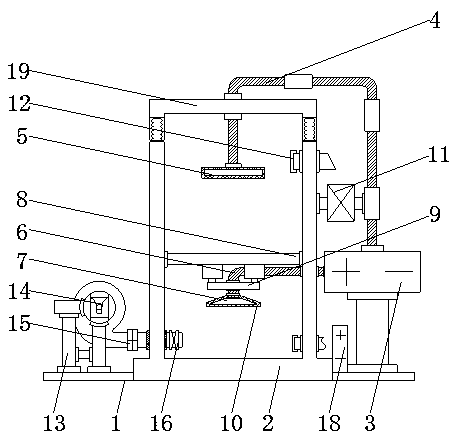

1.一种等离子体水处理设备，包括底板(1)，其特征在于：所述底板(1)顶部的中部贯穿有放电腔体(2)，并且放电腔体(2)的顶部螺纹连接有箱盖(19)，所述底板(1)顶部的右侧通过连接杆固定连接有高压脉冲电源(3)，并且高压脉冲电源(3)的顶部电性连接有第一导线(4)，所述第一导线(4)的一端贯穿箱盖(19)并延伸至箱盖(19)的底部，并且第一导线(4)的一端电性连接有板电极(5)，所述高压脉冲电源(3)的左侧电性连接有第二导线(6)，所述第二导线(6)的左端贯穿放电腔体(2)并延伸至放电腔体(2)的内腔，所述第二导线(6)的左端电性连接有针电极(7)，并且放电腔体(2)内腔两侧之间的中部固定连接有支撑杆(8)，所述第二导线(6)的表面通过支撑架(9)与支撑杆(8)的底部固定连接，并且板电极(5)和针电极(7)的表面均固定连接有玻璃罩(10)。
2.根据权利要求1所述的一种等离子体水处理设备，其特征在于：所述第一导线(4)的表面与放电腔体(2)的表面之间固定连接有控制器(11)，并且放电腔体(2)右侧的顶部贯穿有出水口(12)。
3.根据权利要求1所述的一种等离子体水处理设备，其特征在于：所述底板(1)顶部的左侧通过连接架(13)固定连接有鼓风机(14)，并且鼓风机(14)的出风管上设置有空气流量传感器(15)。
4.根据权利要求3所述的一种等离子体水处理设备，其特征在于：所述鼓风机(14)的出风口贯穿放电腔体(2)并延伸至放电腔体(2)的内腔，所述鼓风机(14)的出风口上固定连接有倒流阀(16)。
5.根据权利要求3所述的一种等离子体水处理设备，其特征在于：所述空气流量传感器(15)的输出端与控制器(11)的输入端连接，并且控制器(11)的输出端与脉冲频率调节器(17)的输入端连接，所述脉冲频率调节器(17)的输出端与高压脉冲电源(3)的输入端连接。
6.根据权利要求3所述的一种等离子体水处理设备，其特征在于：所述放电腔体(2)右侧的底部贯穿有进水口，并且放电腔体(2)右侧的底部且位于底板(1)的顶部固定连接有电源模块(18)，所述电源模块(18)分别与控制器(11)、空气流量传感器(15)和脉冲频率调节器(17)电性连接。
说明书
一种等离子体水处理设备
技术领域
本实用新型涉及高级催化氧化污水技术领域，具体为一种等离子体水处理设备。
背景技术
等离子体是一种由自由电子和带电离子为主要成分的物质形态，广泛存在于宇宙中，常被视为是物质的第四态，被称为等离子态，或者“超气态”，也称“电浆体”。等离子体具有很高的电导率，与电磁场存在极强的耦合作用。等离子体又叫做电浆，是由部分电子被剥夺后的原子及原子团被电离后产生的正负电子组成的离子化气体状物质。等离子体是一种很好的导电体，利用经过巧妙设计的磁场可以捕捉、移动和加速等离子体。等离子体物理的发展为材料、能源、信息、环境空间、空间物理、地球物理等科学的进一步发展提供了新的技术和工艺。
在实际生活中，现有的利用电解放电等离子体对污水进行处理的方法和技术中，大多将高压电极位于液面以上，等离子作用于气体，无法与液面直接接触，其放电产物再进一步与液体发生反应。放电产生的活性粒子寿命极短，其氧化作用无法充分利用，为达到既定去除率，反应器能耗较高，对反应器的材质要求也较高。
实用新型内容
针对现有技术的不足，本实用新型提供了一种等离子体水处理设备，解决现有的等离子体水处理设备放电产生的活性粒子寿命极短，其氧化作用无法充分利用的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种等离子体水处理设备，包括底板，所述底板顶部的中部贯穿有放电腔体，并且放电腔体的顶部螺纹连接有箱盖，所述底板顶部的右侧通过连接杆固定连接有高压脉冲电源，并且高压脉冲电源的顶部电性连接有第一导线，所述第一导线的一端贯穿箱盖并延伸至箱盖的底部，并且第一导线的一端电性连接有板电极，所述高压脉冲电源的左侧电性连接有第二导线，所述第二导线的左端贯穿放电腔体并延伸至放电腔体的内腔，所述第二导线的左端电性连接有针电极，并且放电腔体内腔两侧之间的中部固定连接有支撑杆，所述第二导线的表面通过支撑架与支撑杆的底部固定连接，并且板电极和针电极的表面均固定连接有玻璃罩。
优选的，所述第一导线的表面与放电腔体的表面之间固定连接有控制器，并且放电腔体右侧的顶部贯穿有出水口。
优选的，所述底板顶部的左侧通过连接架固定连接有鼓风机，并且鼓风机的出风管上设置有空气流量传感器。
优选的，所述鼓风机的出风口贯穿放电腔体并延伸至放电腔体的内腔，所述鼓风机的出风口上固定连接有倒流阀。
优选的，所述空气流量传感器的输出端与控制器的输入端连接，并且控制器的输出端与脉冲频率调节器的输入端连接，所述脉冲频率调节器的输出端与高压脉冲电源的输入端连接。
优选的，所述放电腔体右侧的底部贯穿有进水口，并且放电腔体右侧的底部且位于底板的顶部固定连接有电源模块，所述电源模块分别与控制器、空气流量传感器和脉冲频率调节器电性连接。
有益效果
本实用新型提供了一种等离子体水处理设备。具备以下有益效果：
(1)、该等离子体水处理设备，通过第一导线的一端电性连接有板电极，高压脉冲电源的左侧电性连接有第二导线，第二导线的左端贯穿放电腔体并延伸至放电腔体的内腔，第二导线的左端电性连接有针电极，放电腔体内腔两侧之间的中部固定连接有支撑杆，第二导线的表面通过支撑架与支撑杆的底部固定连接，板电极和针电极的表面均固定连接有玻璃罩，可以在保障设备对污水COD的降解效果前提下，减少设备能耗，改善环境，减少能源消耗，使设备的使用费用降低，这解决了现有的等离子体水处理设备不能在保障设备对污水COD的降解效果前提下减少设备能耗的问题。
(2)、该等离子体水处理设备，通过第一导线的表面与放电腔体的表面之间固定连接有控制器，放电腔体右侧的顶部贯穿有出水口，鼓风机的出风口贯穿放电腔体并延伸至放电腔体的内腔，鼓风机的出风口上固定连接有倒流阀，空气流量传感器的输出端与控制器的输入端连接，控制器的输出端与脉冲频率调节器的输入端连接，脉冲频率调节器的输出端与高压脉冲电源的输入端连接，可以达到结构简单、操作方便和便于运输的好处，这解决了目前现有的等离子体水处理设备结构复杂、操作麻烦的问题。
