申请日2018.03.22
公开(公告)日2018.12.11
IPC分类号C02F9/02; B01D36/04
摘要
本实用新型公开了一种具有固液分离的工业污水处理装置，包括底板、一级分离装置和二级分离装置，底板的上端设有Z形板，Z形板的上端上部设有分离筒，分离筒的筒内设有一级分离装置，分离筒的出液口处设有出液管，出液管的表面上端设有阀门，Z形板的上端下部设有分离箱，该具有固液分离的工业污水处理装置结构简单，使用方便，分离彻底，给使用者的使用带来了极大的便利，而且能够根据使用需求，通过一级分离装置、二级分离装置和分离机的使用，实现对工业污水的三级多层次固液分离，保障污水彻底高效固液分离，减轻了人员的工作负担，在保障排放要求达标前提下，提升了工业污水的处理效率。
权利要求书

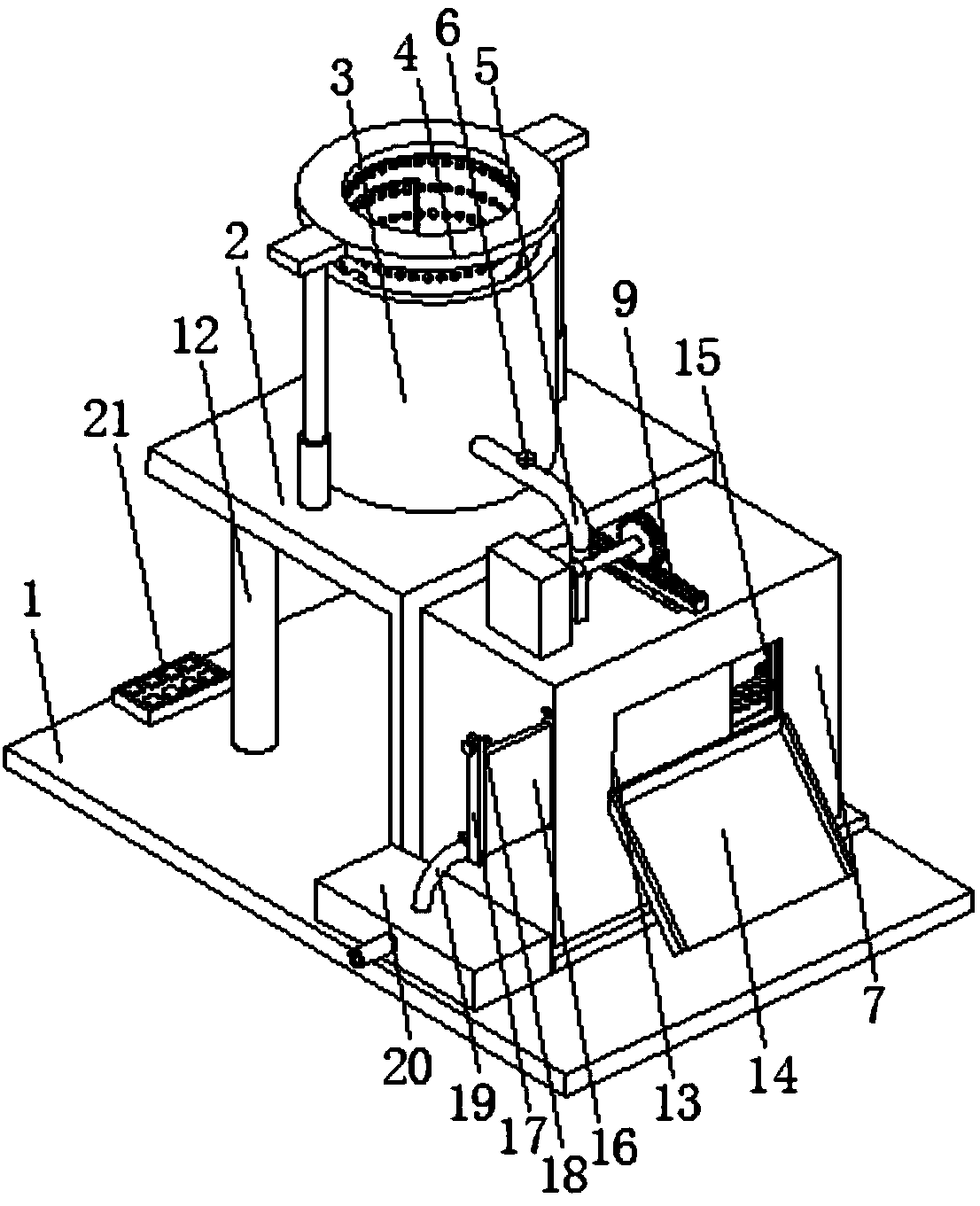

1.一种具有固液分离的工业污水处理装置，包括底板(1)、一级分离装置(4)和二级分离装置(8)，其特征在于：所述底板(1)的上端设有Z形板(2)，Z形板(2)的上端上部设有分离筒(3)，分离筒(3)的筒内设有一级分离装置(4)，所述分离筒(3)的出液口处设有出液管(5)，出液管(5)的表面上端设有阀门(6)，所述Z形板(2)的上端下部设有分离箱(7)，所述出液管(5)的底端与分离箱(7)的上端入液口相连，所述分离箱(7)的箱内中部设有固定过滤网(9)，所述分离箱(7)的箱内上部设有固定框(10)，固定框(10)的框上四角螺纹孔内通过螺栓可拆卸连接活动过滤网(11)，活动过滤网(11)的上端设有二级分离装置(8)，所述底板(1)的上端后侧对称设有支柱(12)，支柱(12)的上端均固定连接Z形板(2)的后侧底面两角，所述分离箱(7)的前侧上部设有排污口(13)，排污口(13)的底端边缘处设有排污溜槽(14)，所述分离箱(7)的右侧设有通槽(15)，通槽(15)的槽内滑动连接滑板(16)，滑板(16)的外侧面设有固定板(17)，固定板(17)的表面螺纹孔内设有固定旋钮(18)，固定旋钮(18)的底端与分离箱(7)的侧面螺纹孔通过螺纹连接，所述分离箱(7)的出液口处设有排液管(19)，所述底板(1)的上端前侧设有离心机(20)，所述排液管(19)的底端与离心机(20)的进液口相连，所述底板(1)的上端后侧设有控制开关组(21)，所述控制开关组(21)的输入端电连接外部电源，所述控制开关组(21)的输出端电连接离心机(20)的输入端。
2.根据权利要求1所述的一种具有固液分离的工业污水处理装置，其特征在于：所述一级分离装置(4)包括滑槽轨道(41)，所述分离筒(3)的筒内壁对称设有滑槽轨道(41)，滑槽轨道(41)的槽内均滑动连接轨道滑块(42)，轨道滑块(42)的外侧面均固定连接过滤筒(43)的外表面，过滤筒(43)的上端筒口处设有环形板(44)，环形板(44)的弧形面上对称设有支板(45)，所述Z形板的上端上部两侧对称设有电动伸缩柱(46)，电动伸缩柱(46)的顶端均固定连接支板(45)的底面，所述过滤筒(43)的上端开口处一侧铰接有弧形挡门(47)，弧形挡门(47)的表面在远离铰接点的一端设有挡门开关(48)，所述控制开关组(21)的输出端电连接电动伸缩柱(46)的输入端。
3.根据权利要求1所述的一种具有固液分离的工业污水处理装置，其特征在于：所述二级分离装置(8)包括T型滑槽(801)，所述活动过滤网(11)的上端两侧对称设有T型滑槽(801)，T型滑槽(801)的槽内均滑动连接T型滑块(802)，T型滑块(802)的上端均固定连接推污板(803)的底面两侧，推污板(803)的上端设有推板(804)，所述分离箱(7)的上端中部设有条型通孔(805)，条型通孔(805)的孔内两侧对称设有导向滑槽(806)，导向滑槽(806)的槽内均滑动连接推板(804)的顶端两侧滑块，所述推板(804)的上端穿过条型通孔(805)并在端头处设有齿条板(811)，所述分离箱(7)的上端一侧设有轴承组(808)，轴承组(808)的内部转动连接转轴(809)，所述分离箱(7)的上端设有步进电机(807)，步进电机(807)的输出轴通过联轴器固定连接转轴(809)的一端，转轴(809)的另一端设有齿轮(810)，齿轮(810)与齿条板(811)的上端齿轮对应配置连接，所述控制开关组(21)的输出端电连接步进电机(807)的输入端。
4.根据权利要求1所述的一种具有固液分离的工业污水处理装置，其特征在于：所述排污口(13)的长度小于排污溜槽(14)的槽宽，且排污口(13)与排污溜槽(14)对应设置。
5.根据权利要求1所述的一种具有固液分离的工业污水处理装置，其特征在于：所述滑板(16)的长和宽均大于排污口(13)的开口长和宽，且滑板(16)与排污口(13)对应设置。
说明书
一种具有固液分离的工业污水处理装置
技术领域
本实用新型涉及工业污水处理设备技术领域，具体为一种具有固液分离的工业污水处理装置。
背景技术
工业生产过程中，污水的排放一直是人们关注的热点话题，随着人们的环保意识增强，污水处理的要求也越来越受到人们的强烈把关，在工业污水的处理中，固液分离常常伴随着处理过程始终，能否高效彻底实现固液分离，是体现污水处理成效的成败，传统的污水处理设备，结构复杂，使用不便，分离不够彻底，给使用者的使用带来了极大的麻烦，而且不能够根据使用需求实现对工业污水的三级多层次固液分离，不能够保障对污水的彻底高效固液分离，无形中增加了人员的工作负担，既不能实现工业污水的排放要求，工业污水的处理效率低下，因此能够解决此类问题的具有固液分离的工业污水处理装置的实现势在必行。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种具有固液分离的工业污水处理装置，结构简单，使用方便，分离彻底，给使用者的使用带来了极大的便利，而且能够根据使用需求，通过一级分离装置、二级分离装置和分离机的使用，实现对工业污水的三级多层次固液分离，保障污水彻底高效固液分离，减轻了人员的工作负担，在保障排放要求达标前提下，提升了工业污水的处理效率，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有固液分离的工业污水处理装置，包括底板、一级分离装置和二级分离装置，所述底板的上端设有Z形板，Z形板的上端上部设有分离筒，分离筒的筒内设有一级分离装置，所述分离筒的出液口处设有出液管，出液管的表面上端设有阀门，所述Z形板的上端下部设有分离箱，所述出液管的底端与分离箱的上端入液口相连，所述分离箱的箱内中部设有固定过滤网，所述分离箱的箱内上部设有固定框，固定框的框上四角螺纹孔内通过螺栓可拆卸连接活动过滤网，活动过滤网的上端设有二级分离装置，所述底板的上端后侧对称设有支柱，支柱的上端均固定连接Z形板的后侧底面两角，所述分离箱的前侧上部设有排污口，排污口的底端边缘处设有排污溜槽，所述分离箱的右侧设有通槽，通槽的槽内滑动连接滑板，滑板的外侧面设有固定板，固定板的表面螺纹孔内设有固定旋钮，固定旋钮的底端与分离箱的侧面螺纹孔通过螺纹连接，所述分离箱的出液口处设有排液管，所述底板的上端前侧设有离心机，所述排液管的底端与离心机的进液口相连，所述底板的上端后侧设有控制开关组，所述控制开关组的输入端电连接外部电源，所述控制开关组的输出端电连接离心机的输入端。
作为本实用新型的一种优选技术方案，所述一级分离装置包括滑槽轨道，所述分离筒的筒内壁对称设有滑槽轨道，滑槽轨道的槽内均滑动连接轨道滑块，轨道滑块的外侧面均固定连接过滤筒的外表面，过滤筒的上端筒口处设有环形板，环形板的弧形面上对称设有支板，所述Z形板的上端上部两侧对称设有电动伸缩柱，电动伸缩柱的顶端均固定连接支板的底面，所述过滤筒的上端开口处一侧铰接有弧形挡门，弧形挡门的表面在远离铰接点的一端设有挡门开关，所述控制开关组的输出端电连接电动伸缩柱的输入端。
作为本实用新型的一种优选技术方案，所述二级分离装置包括T型滑槽，所述活动过滤网的上端两侧对称设有T型滑槽，T型滑槽的槽内均滑动连接T型滑块，T型滑块的上端均固定连接推污板的底面两侧，推污板的上端设有推板，所述分离箱的上端中部设有条型通孔，条型通孔的孔内两侧对称设有导向滑槽，导向滑槽的槽内均滑动连接推板的顶端两侧滑块，所述推板的上端穿过条型通孔并在端头处设有齿条板，所述分离箱的上端一侧设有轴承组，轴承组的内部转动连接转轴，所述分离箱的上端设有步进电机，步进电机的输出轴通过联轴器固定连接转轴的一端，转轴的另一端设有齿轮，齿轮与齿条板的上端齿轮对应配置连接，所述控制开关组的输出端电连接步进电机的输入端。
作为本实用新型的一种优选技术方案，所述排污口的长度小于排污溜槽的槽宽，且排污口与排污溜槽对应设置。
作为本实用新型的一种优选技术方案，所述滑板的长和宽均大于排污口的开口长和宽，且滑板与排污口对应设置。
与现有技术相比，本实用新型的有益效果是：本具有固液分离的工业污水处理装置，结构简单，通过控制开关组的调控，实现装置本身的便利使用，分离彻底，给使用者的使用带来了极大的便利，而且能够根据使用需求，通过一级分离装置中过滤筒实现一级固液分离，电动伸缩柱提升，提升过滤筒至一定高度，固体残渣通过弧形挡门及时排出外界，活动过滤网、固定过滤网及之间过滤棉等材料实现二级固液分离，通过二级分离装置中步进电机运转，输出轴转动带动转轴及齿轮旋转，由于T型滑块在T型滑槽内滑动连接，推板顶端滑块在导向滑槽内滑动连接，来达到带动齿条板及下方推污板推动分离后的残渣排出外界，通过分离机运转，实现三级固液分离，进而实现装置本身对工业污水的三级多层次固液分离，保障污水彻底高效固液分离，减轻了人员的工作负担，在保障排放要求达标前提下，提升了工业污水的处理效率。
